继电保护测试仪开入量监测与开出量控制功能详解

在电力系统继电保护装置的调试与校验过程中，除了需要模拟电压、电流信号外，对装置的开入量（接点输入）与开出量（开关输出）进行测试与监测同样至关重要。这两项功能是继电保护测试仪实现完整闭环测试的重要环节，用于检验保护装置逻辑、动作顺序及跳闸信号的正确性，是保障电力系统安全运行的重要技术手段。

开入量（接点）监测功能

开入量监测是指继电保护测试仪能够实时检测保护装置发出的接点信号状态变化，用于判断被测装置的动作情况。继电保护装置在运行过程中，当电压、电流达到整定值时，会通过内部逻辑输出动作信号（如跳闸、闭锁、告警等），这些信号以“接点通断”的形式体现。测试仪通过开入量端口采集这些接点变化信号，准确记录保护装置的动作时刻、持续时间以及逻辑顺序，从而完成动作时间和逻辑验证。

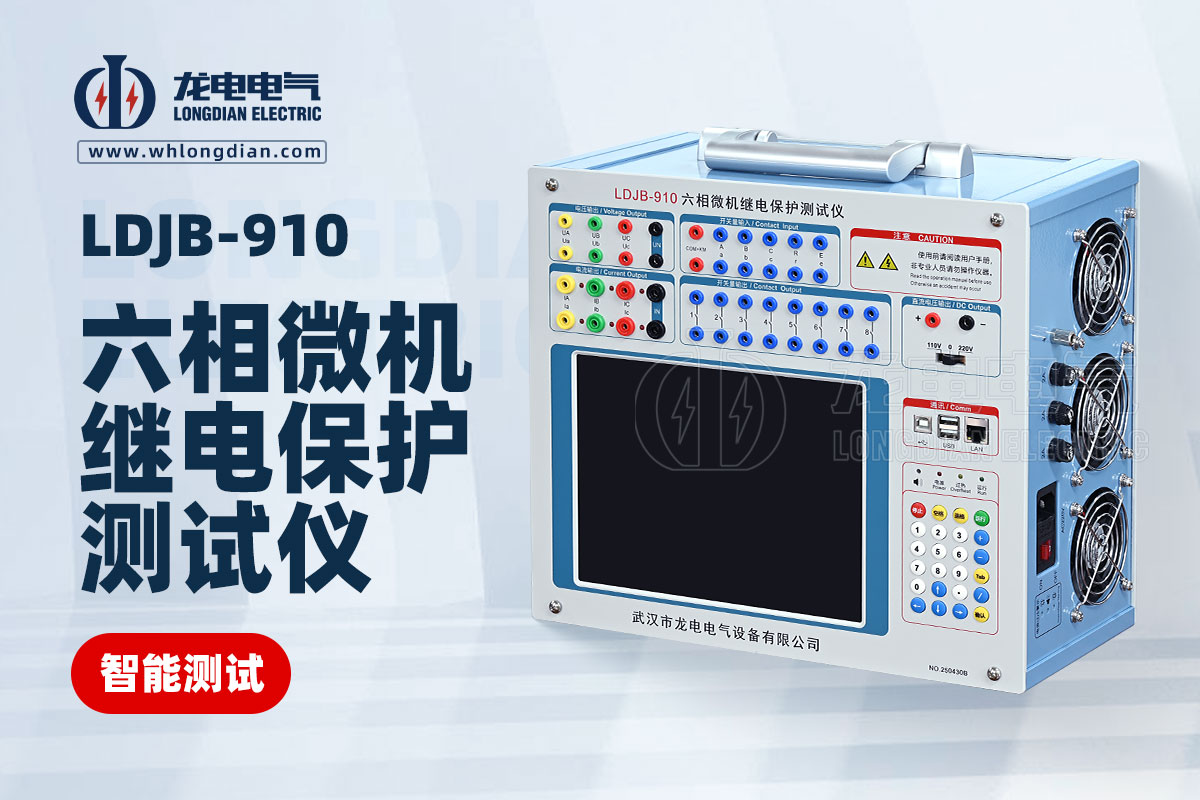

开入量监测通常具备多通道设计，能同时监测多个信号输入点。以武汉市龙电电气设备有限公司生产的继电保护测试仪为例，设备配备多路隔离输入端口，可检测空接点、带电接点等多种形式信号，输入响应时间小于1ms，能够高精度捕捉保护装置瞬时动作信号。测试软件可实时显示接点状态变化，并自动计算动作时间，生成测试报表，方便用户分析与记录。

开出量（开关）控制功能

开出量控制则是继电保护测试仪通过内部继电器或电子开关输出控制信号，用于模拟外部跳闸或投切命令。测试人员可通过软件设置输出逻辑，在特定条件下（如达到设定动作电流、电压或相位条件），自动触发开出动作，从而实现对被测保护装置外部控制回路的联动测试。

这一功能可用于验证被测保护装置是否能正确识别控制信号并执行动作，例如检查断路器跳合闸逻辑、闭锁信号响应等。通过开出量控制与开入量监测的配合，测试仪可实现完整的自动化逻辑校验。例如：当测试仪输出电流递增至保护动作值时，可自动发出跳闸信号，并监测开入量是否及时返回“动作”状态，从而实现保护逻辑的全流程验证。

开入/开出量组合测试的意义

开入量监测与开出量控制的结合，使继电保护测试仪能够实现“输入—动作—输出”的完整测试链路。这不仅能测试保护装置动作是否正确，还能验证装置逻辑关系是否符合系统设计要求。例如，距离保护、差动保护、重合闸、闭锁逻辑等复杂保护方案的试验，都离不开开入与开出信号的协同测试。

武汉龙电电气继电保护测试仪的技术优势

武汉龙电电气的继电保护测试仪在开入开出测试功能上具备以下优势：

◆ 多通道高灵敏输入：支持空接点与电平信号自动识别，响应速度快，动作检测准确。

◆ 可编程输出控制：支持多种逻辑条件触发输出，灵活模拟系统跳闸与闭锁动作。

◆ 自动化测试流程：开入量与开出量联动分析，自动判断动作顺序与时间，生成完整测试报告。

◆ 智能图形化界面：通过触摸屏直观显示信号状态变化，测试结果一目了然。

继电保护测试仪的开入量监测与开出量控制功能，是实现继电保护装置整组逻辑验证的关键环节。它让测试人员能够精准掌握保护动作的全过程，从信号输入到控制输出，全面验证保护装置的性能与逻辑正确性。武汉龙电电气凭借多年的电力测试设备研发经验，持续优化继保测试技术，为电力行业提供高性能、高可靠性的智能化检测解决方案。
