继电保护校验仪三相与六相的区别详解

在电力系统继电保护装置的检测与校验中，继电保护测试仪作为核心测试设备，其性能直接影响测试的准确性与效率。其中，三相继电保护测试仪与六相继电保护测试仪是两种常见型号，它们在输出能力、测试范围和适用场景上各有特点，了解两者的区别有助于工程人员根据实际需求选择合适的设备。

首先，从输出通道来看，三相继电保护测试仪通常具备“三相电压+三相电流”的输出配置，能够满足一般的三相电力保护装置的测试需求，如过流、过压、低电压、方向保护、差动保护等。它可以同时输出三相电压信号（Ua、Ub、Uc）和三相电流信号（Ia、Ib、Ic），支持相位、幅值和频率的独立调节，能够模拟电力系统在各种工况下的运行状态。三相测试仪结构相对简单、操作方便、体积小、价格适中，是常规继保测试的主流选择。

相比之下，六相继电保护校验仪在输出通道上更加灵活与强大，通常配置为“六相电流+六相电压”或“六相电流+四相电压”。它可以同时输出六路独立的交流信号，允许用户自由组合电压与电流通道，以实现更加复杂的保护方案测试。例如，在进行差动保护、距离保护、同期检测、自动重合闸及联动逻辑测试时，六相测试仪能够更好地模拟真实系统的运行状态，特别适合多端口、多元件保护装置的综合试验。

在测试功能上，六相继电保护校验仪不仅具备三相机型的全部功能，还可实现多端子保护、母线保护、线路保护、相间故障及不平衡工况等复杂场景的验证。同时，六相机型往往具备更高的输出精度、更快的响应速度及更丰富的自动化测试程序，能够与上位机软件协同运行，实现测试流程自动化与结果数据分析。

从应用角度看，三相继电保护校验仪适合电力系统日常检修、继保定值校验及一般保护装置的现场测试，而六相继电保护校验仪则更多应用于电力科研机构、大型变电站、发电厂及继电保护研发实验室，用于高精度、多功能的继电保护综合试验。

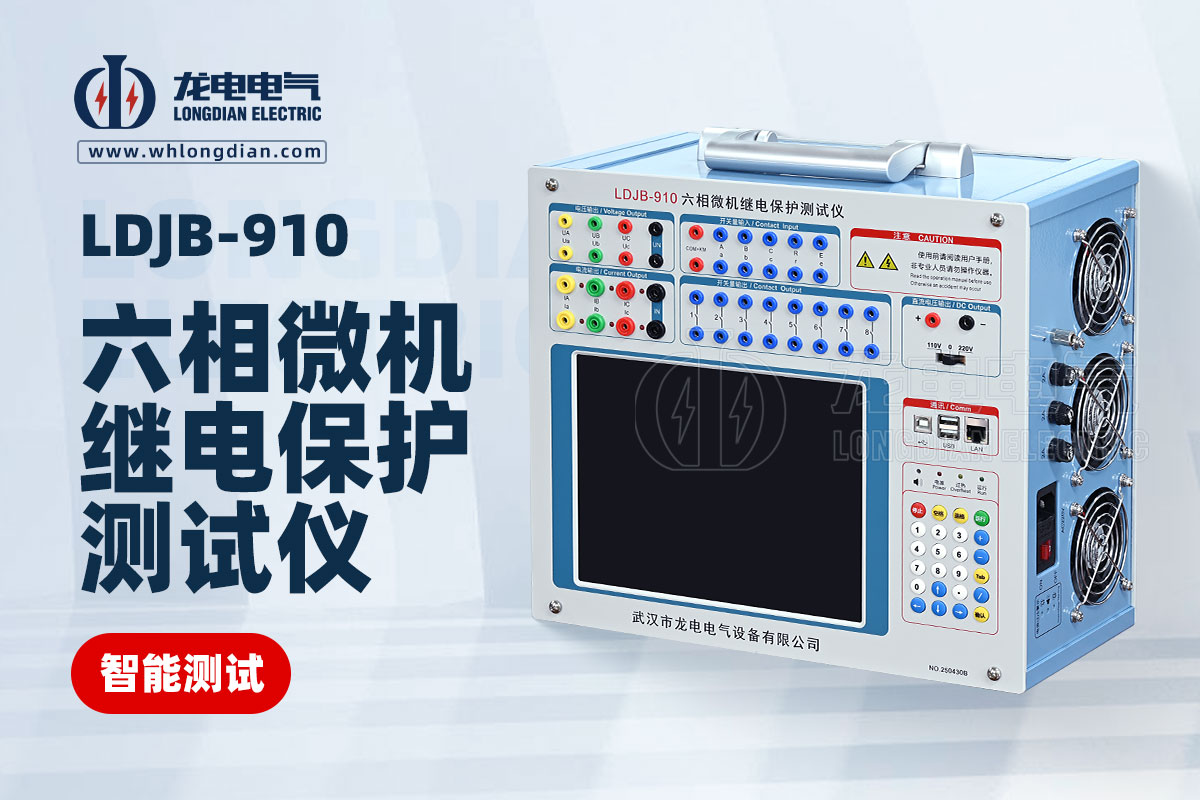

以武汉市龙电电气设备有限公司生产的继电保护校验仪为例，公司产品涵盖三相与六相系列，均采用高性能DSP处理芯片和高精度功率放大技术，输出稳定、波形纯净。六相机型特别支持多通道同步控制与谐波叠加输出，搭配智能上位机软件，能轻松完成复杂保护逻辑与动态特性测试，深受业内用户好评。

总的来说，三相与六相继电保护校验仪的主要区别在于输出通道数量、测试功能复杂度与适用场景。三相机型注重实用与便携，六相机型则突出高性能与全面性。用户在选择时，应根据被测保护装置类型、试验项目复杂程度以及预算因素综合考虑，从而实现最佳的测试效果与经济性。
