超低频耐压测试仪与工频耐压测试仪的区别详解

在电力设备绝缘性能检测中，耐压试验是验证设备能否在高电压下安全运行的重要项目。随着检测技术的不断发展，耐压试验设备也逐步多样化，其中应用最广的两类是——工频耐压测试仪与超低频耐压测试仪。很多用户在选购或使用时常常疑惑：这两种设备有什么区别？各自又适用于哪些场合？下面就带大家全面了解它们的原理差异与应用特点。

首先，从输出频率原理上看，两者最大的区别在于测试频率不同。

◆ 工频耐压测试仪采用的是标准工频交流电（50Hz或60Hz），直接对试品施加工频高电压，以检验其在运行频率下的绝缘强度；

◆ 超低频耐压测试仪（VLF）则采用0.1Hz、0.05Hz或0.02Hz等极低频率输出，通过降低频率的方式减少电容性负载下的试验电流，从而在更小功率下实现同等电压试验。

其次，从适用试品类型来看，工频耐压测试仪更适合电感性或低电容性设备，而超低频耐压测试仪则更适合大电容性设备。

◆ 工频耐压测试仪常用于变压器、互感器、断路器、开关柜、绝缘子、母线、避雷器等设备的工频耐压试验；

◆ 超低频耐压测试仪主要用于中高压电缆、发电机、电动机定子、GIS、电容器等具有较大电容量的设备。对于这些设备，若使用工频试验，电源容量需求极大、设备笨重；而使用超低频试验则能在较小功率下完成测试。

从设备结构与体积来看，两者差异也十分明显。

◆  工频耐压测试仪一般由控制箱和试验变压器组成，按绝缘方式又分为油浸式、干式和充气式。其输出功率大、结构稳重，适合实验室或高压试验站使用；

◆ 超低频耐压测试仪采用固态电子技术，无需大型变压器，体积小、重量轻、携带方便，更适合现场测试与带电设备检测。

从测试波形与数据特征来看：

◆ 工频耐压仪输出的正弦波高压信号频率高、能量大，更接近设备的实际运行工况，因此测试结果具有较强的代表性；

◆ 超低频耐压仪输出的极低频正弦波信号，虽然频率不同，但在电应力上与工频试验等效，因此同样能有效判断绝缘状态。VLF试验通过监测泄漏电流变化和击穿特性，可精准发现绝缘老化、受潮及局部放电隐患。

在能耗与操作安全性方面，超低频耐压测试仪具有明显优势。由于其输出频率低、试验电流小，能耗仅为工频设备的几十分之一，对电源要求低，适合现场快速检测。同时，现代VLF设备具备自动升压、自动保护、放电和记录功能，安全性与便捷性更高。而工频耐压设备在高压输出时电流较大，对操作人员防护及接地系统要求更严格。

从试验标准与适用电压等级看，两种设备的定位也不同：

◆ 工频耐压测试仪通常用于高压及特高压设备的例行试验、出厂检验与型式试验，符合GB/T 16927.1、DL/T 596等标准；

◆ 超低频耐压测试仪主要用于6kV～110kV中高压电缆及电容性设备的现场耐压试验，符合DL/T 849.4、IEC 60502等国际标准。

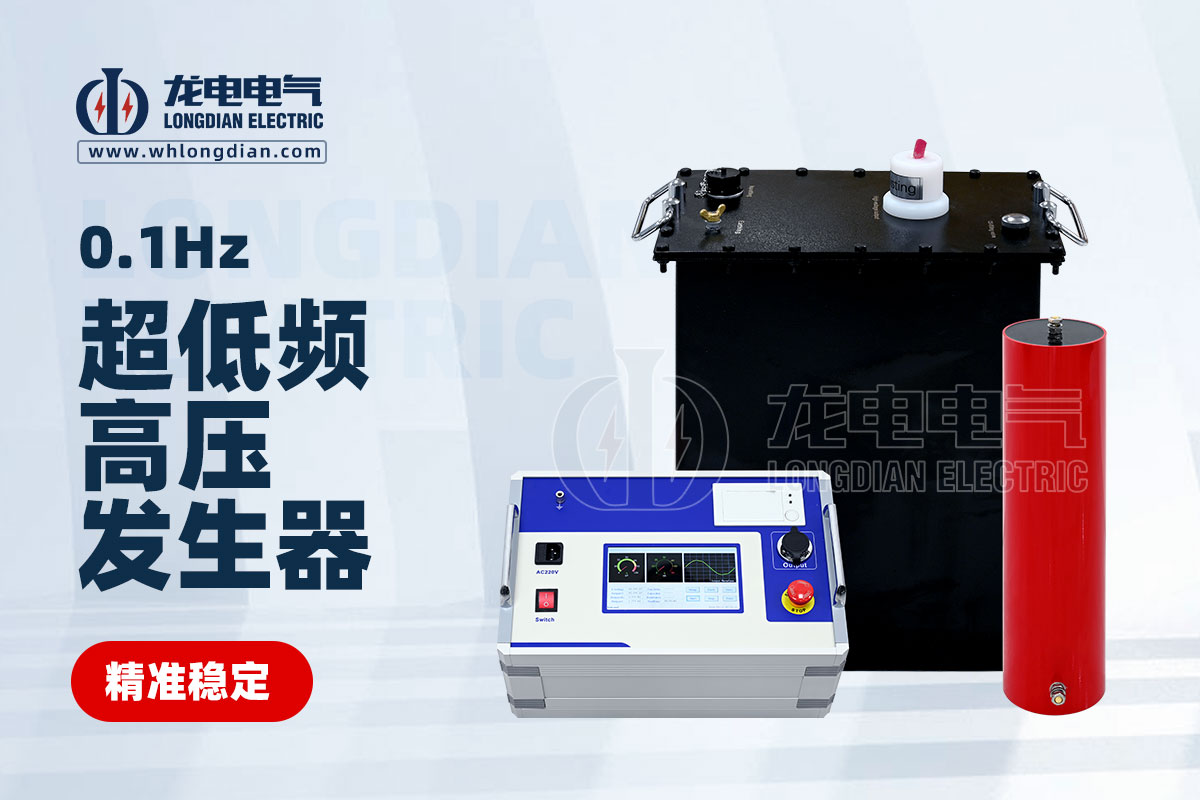

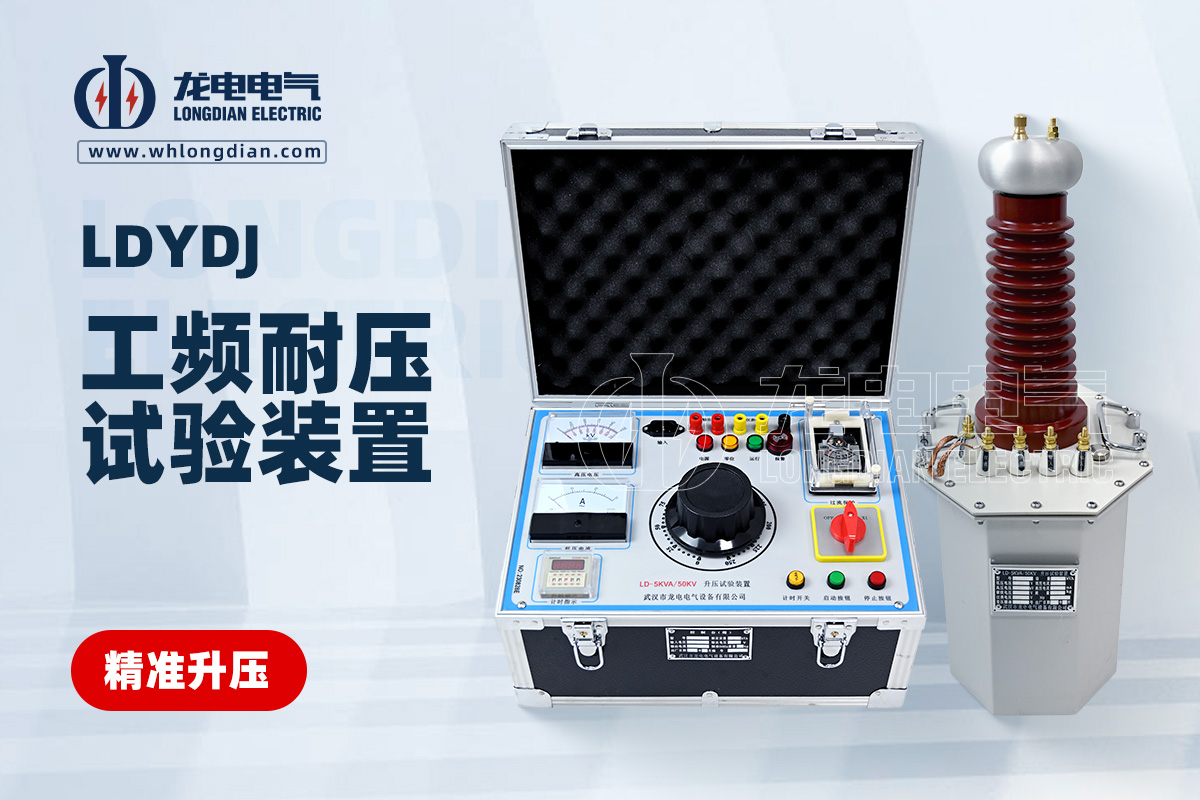

武汉龙电电气作为国内专业的高压试验设备制造企业，拥有丰富的耐压检测技术研发与应用经验。公司生产的LDYDJ系列工频耐压测试仪采用智能数字控制系统，输出波形纯正、保护功能完善，适合实验室及高压设备测试；同时推出的LDVLF系列超低频耐压测试仪具备0.1Hz/0.05Hz多频可调、自动保护、快速放电等功能，专为电缆及大电容设备绝缘检测设计。两类设备均通过ISO质量体系认证，性能稳定、安全可靠。

综上所述，工频耐压测试仪与超低频耐压测试仪的主要区别在于测试频率、适用对象、设备结构与能耗特性。简单来说：

◆ 工频耐压测试仪——更适合高电压、低电容设备；

◆ 超低频耐压测试仪——更适合中高压电缆及大电容负载。
在实际选型中，应根据试验对象、试验电压等级和使用场景进行合理选择。选择像武汉龙电电气这样拥有完善产品线和技术支持的厂家，可帮助您根据实际需求匹配最佳方案，确保测试结果准确、安全、可靠。
