高压开关动特性测试仪速度传感器的选型指南：直线、旋转、万能与激光传感器全面解析

高压开关动特性测试仪是断路器检修、出厂验收和预防性试验中最关键的测试设备之一，其中速度参数（刚分速度、刚合速度、最大速度、平均速度）是否准确，往往取决于“速度传感器”的选型是否合理。武汉市龙电电气设备有限公司长期专注于高压开关动特性测试仪的研发生产，对各类速度传感器的应用积累了丰富的现场经验。本文将从直线传感器、旋转传感器、万能传感器与激光传感器四个方面进行全面对比，帮助用户根据断路器型号与现场环境做出更适合的选择。

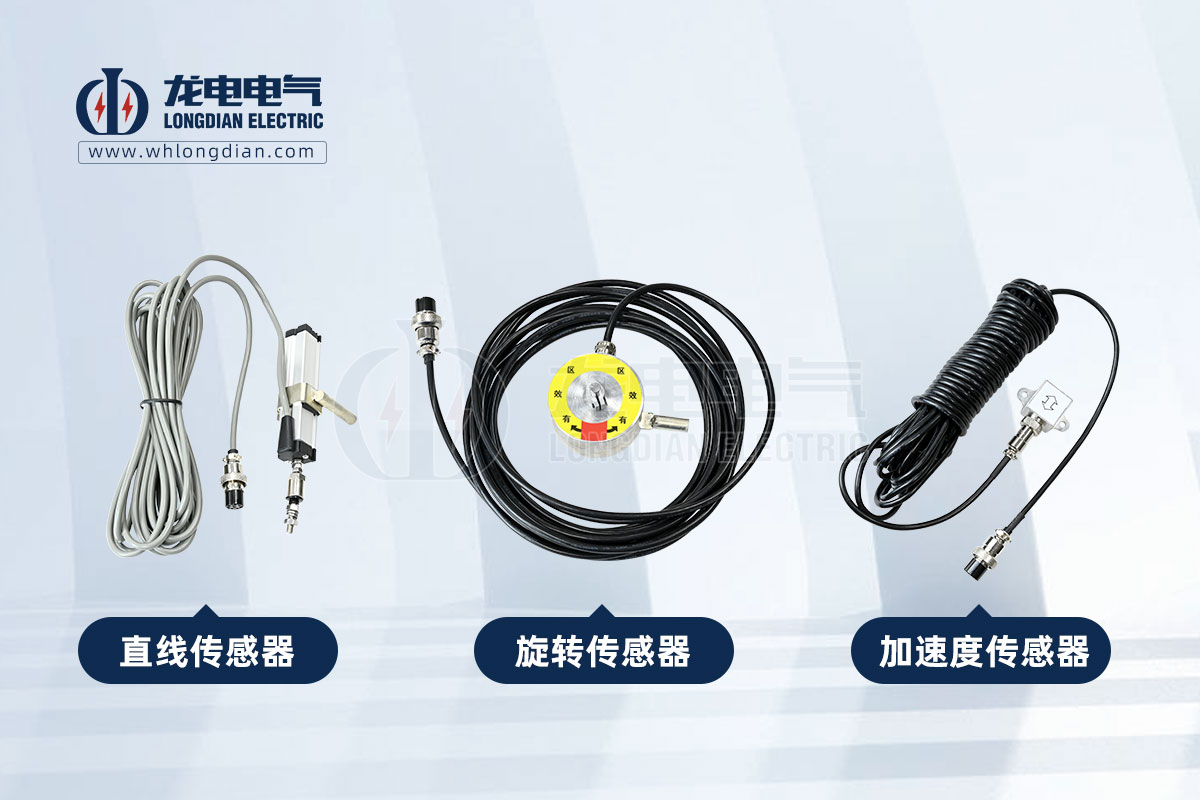

一、直线传感器：传统断路器的主流选择
直线传感器通过拉绳位移方式采集行程，结构简单、稳定性高、安装适应性强，是油断路器、少油断路器、部分户内真空断路器最常用的速度测量方式。其优势在于抗干扰能力强、数据连续性好，但对于行程短、安装空间有限的 GIS 设备不够友好。

二、旋转传感器：适用于机构角度输出型断路器
旋转角位移传感器适用于采用旋转轴或凸轮结构的断路器，尤其在部分真空断路器和弹簧机构中表现出更高的匹配度。旋转传感器体积小、安装灵活、测量角度转换速度精准，但需要对传动比进行换算，对测试仪的数据处理能力要求更高。

三、万能传感器：兼容性强的全场景方案
万能传感器可同时满足直线与旋转两种安装方式，是目前现场通用性最强的速度测量方案。对于设备型号复杂、测试场景变化多的单位，如供电公司运维班组、检修公司等，选用万能传感器可有效减少适配工作的复杂度。

四、激光传感器：非接触式测量的新趋势
激光传感器依靠光学测距实现非接触测量，具有无需安装、对机构无干扰、精度高的优势，特别适用于 GIS、开关柜空间狭窄或不便安装拉绳的场合。其主要挑战在于成本较高、对环境光及安装位置要求更高，但随着技术成熟正在逐步普及。

五、如何选择最适合的传感器？
在实际测试中，建议从以下角度综合考虑：

◆ 断路器类型：是否为真空、SF6、GIS 或传统油断路器。

◆ 机构运动方式：线性运动、旋转运动或特殊结构。

◆ 现场安装条件：空间大小、光线条件、是否存在干扰。

◆ 测量精度要求：是否用于科研、出厂试验或日常运维。

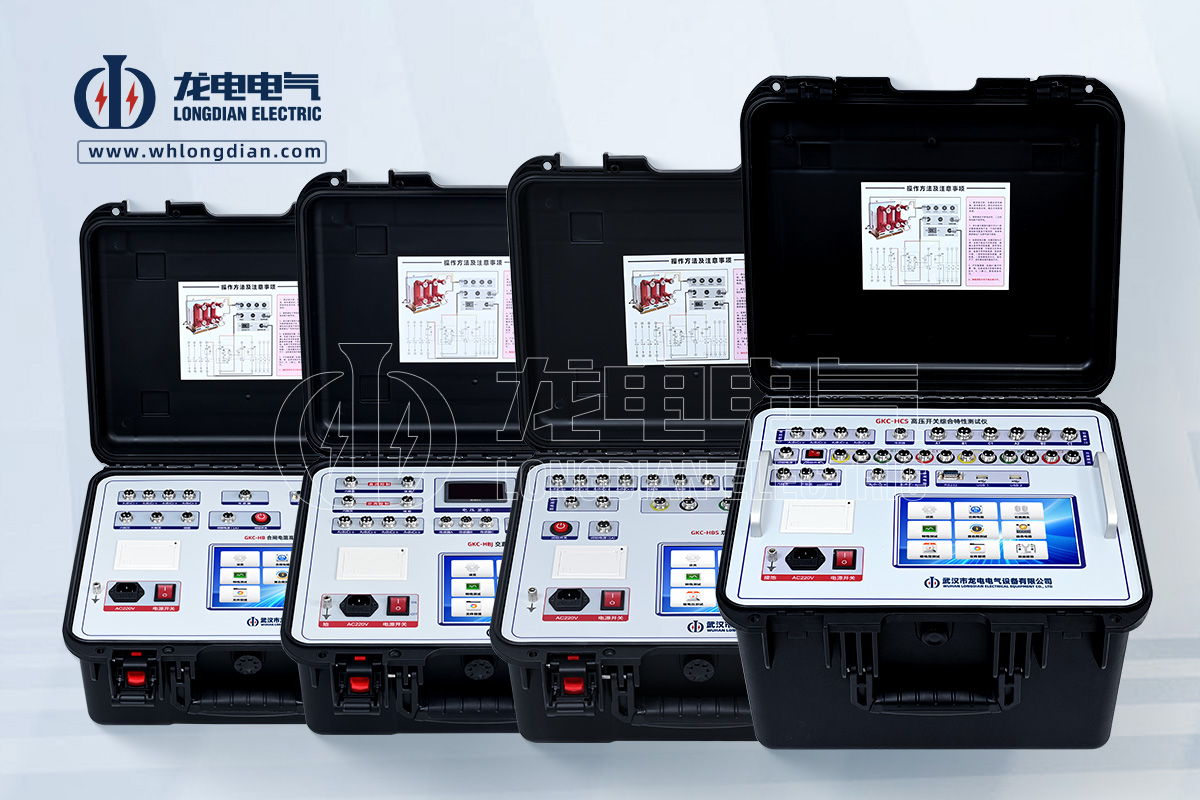

◆ 测试仪兼容性：如武汉市龙电电气设备有限公司生产的高压开关动特性测试仪，标配直线、旋转与万能传感器，选配激光类传感器。

合理选择速度传感器不仅关系到测试数据是否准确，更影响断路器运行安全性评估的可靠性。随着测试技术的发展，未来非接触式激光传感器将成为趋势，但直线与旋转传感器仍会在相当长一段时间内保持主流地位。
