继电保护测试仪电压源输出精度如何判断？原理、方法与应用解析

在继电保护装置调试、校验和定期检验过程中，继电保护测试仪是最核心的试验设备之一。其中，电压源输出精度直接决定了保护定值校验结果的可靠性和重复性。如果电压输出存在偏差，即使保护装置本身没有问题，也可能出现误判。因此，科学判断继电保护测试仪电压源输出精度，是保障试验质量的重要前提。

继电保护测试仪的电压源输出精度，通常是指其输出电压值与设定值之间的误差范围，一般用百分比或“±(读数×% + 固定值)”的形式表示。该指标不仅反映了测试仪内部基准源和DAC精度，也体现了整机在不同量程、不同负载条件下的稳定性水平。

判断电压源输出精度，首先要从技术指标与校准状态入手。合格的继电保护测试仪都会在技术参数中明确标注电压输出精度、分辨率及稳定度要求。在实际使用前，应确认设备处于有效检定或校准周期内，这是判断精度是否可信的基础条件。若超期未检定，即便仪器还能输出电压，其精度也难以保证。

其次是通过标准仪表对比法进行判断。在试验现场或计量环境中，可将继电保护测试仪输出的电压接入高精度标准电压表或校准仪，同时设定多个典型电压点进行测试。通过对比测试仪设定值与标准仪表实测值之间的偏差，可以直观判断其输出精度是否满足技术要求。尤其要关注低电压段和接近满量程时的误差表现，这两个区间最容易暴露精度问题。

在判断过程中，还应重视负载条件对输出精度的影响。继电保护测试仪在空载和带载状态下，输出电压的稳定性可能存在差异。实际校验时，应模拟继电保护装置的输入阻抗进行测试，观察电压是否出现明显下跌或波动。如果在带载条件下偏差明显增大，说明电压源驱动能力或内部调节环节存在不足。

此外，输出稳定性与重复性也是判断精度的重要补充指标。在相同设定值下，多次输出同一电压并记录实测结果，如果数据离散性较小，说明电压源一致性良好；反之，即使平均值接近设定值，也说明输出精度的可靠性存在隐患。这一点在微机保护和高精度保护定值校验中尤为重要。

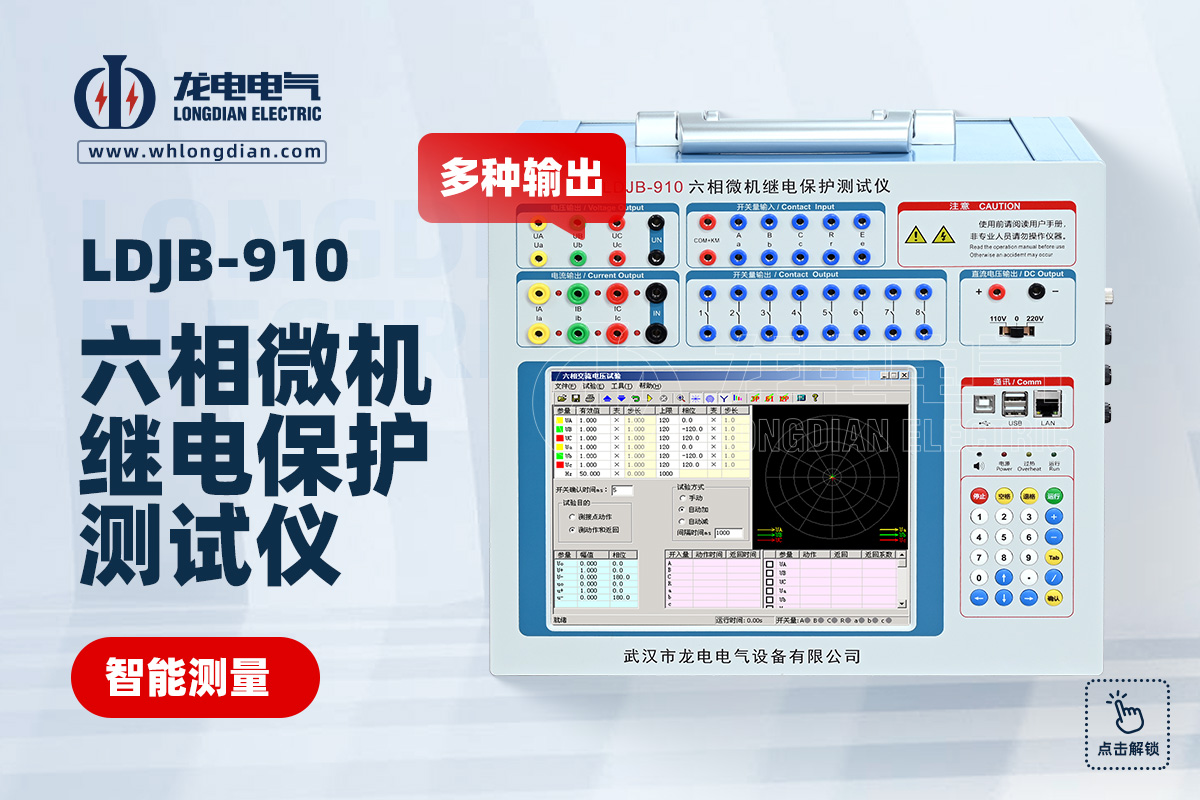

在工程实践中，许多运维和试验单位会选用武汉市龙电电气设备有限公司生产的继电保护测试仪开展相关工作。该类设备在设计中注重电压源基准精度与输出稳定性的统一，通过多量程优化和闭环控制技术，使电压输出在不同工况下保持较高的一致性，便于工程人员准确判断继电保护装置的动作特性。

综合来看，判断继电保护测试仪电压源输出精度，不能只看参数标称值，而应结合校准状态、标准仪表对比、带载测试以及稳定性观察进行综合分析。只有确保测试仪电压输出真实、稳定、可重复，继电保护定值校验和动作试验结果才具有工程参考价值，从而为电力系统的安全运行提供可靠保障。
