高压断路器分闸线圈电流波形畸变的可能原因及诊断思路

在高压断路器运行与检修过程中，分闸线圈电流波形是一项非常重要的诊断参数。正常情况下，分闸线圈电流应呈现出清晰、稳定、可重复的波形特征，一旦出现畸变、突变或异常波动，往往预示着断路器控制回路或机械机构存在潜在隐患。通过分析分闸线圈电流波形，可以在故障早期发现问题，避免拒动或误动事故的发生。

一、分闸线圈供电电源异常
分闸线圈电流波形畸变，首先应考虑控制电源因素。如果直流电源电压偏低、波动较大或存在瞬时跌落，分闸线圈得不到稳定励磁，就会导致电流上升缓慢、峰值偏低，甚至出现断续畸变的情况。此外，整流模块老化、蓄电池容量不足或接触不良，也会直接反映在电流波形上。

二、分闸线圈自身问题
分闸线圈内部匝间短路、局部过热或绝缘老化，会改变线圈的等效电阻和电感参数，使电流波形出现异常尖峰或不规则抖动。部分情况下，线圈在通电初期电流正常，但随着温升变化，波形逐渐畸变，这类隐蔽性问题尤为需要通过多次测试和趋势对比来发现。

三、控制回路接触不良
分闸回路中的辅助触点、端子排、接插件若存在氧化、松动或烧蚀，会造成回路电阻不稳定。当分闸动作时，电流波形可能表现为台阶状、锯齿状或局部塌陷。这类畸变往往具有偶发性，通过传统目测难以判断，但在电流波形中却十分明显。

四、机械机构卡滞或阻力增大
分闸线圈不仅是电气部件，其电流变化还与机械动作密切相关。当传动机构润滑不良、销轴磨损或弹簧疲劳时，分闸过程中所需电磁力发生变化，电流波形会出现持续时间拉长、释放点不清晰等畸变特征。这类问题如果不及时处理，可能进一步演变为分闸时间超限甚至拒动。

五、测量与试验条件影响
不规范的测试接线、传感器安装不牢或采样精度不足，也可能造成分闸线圈电流波形“看起来”畸变。因此，在实际试验中，选择精度高、抗干扰能力强的专业测试设备尤为关键。

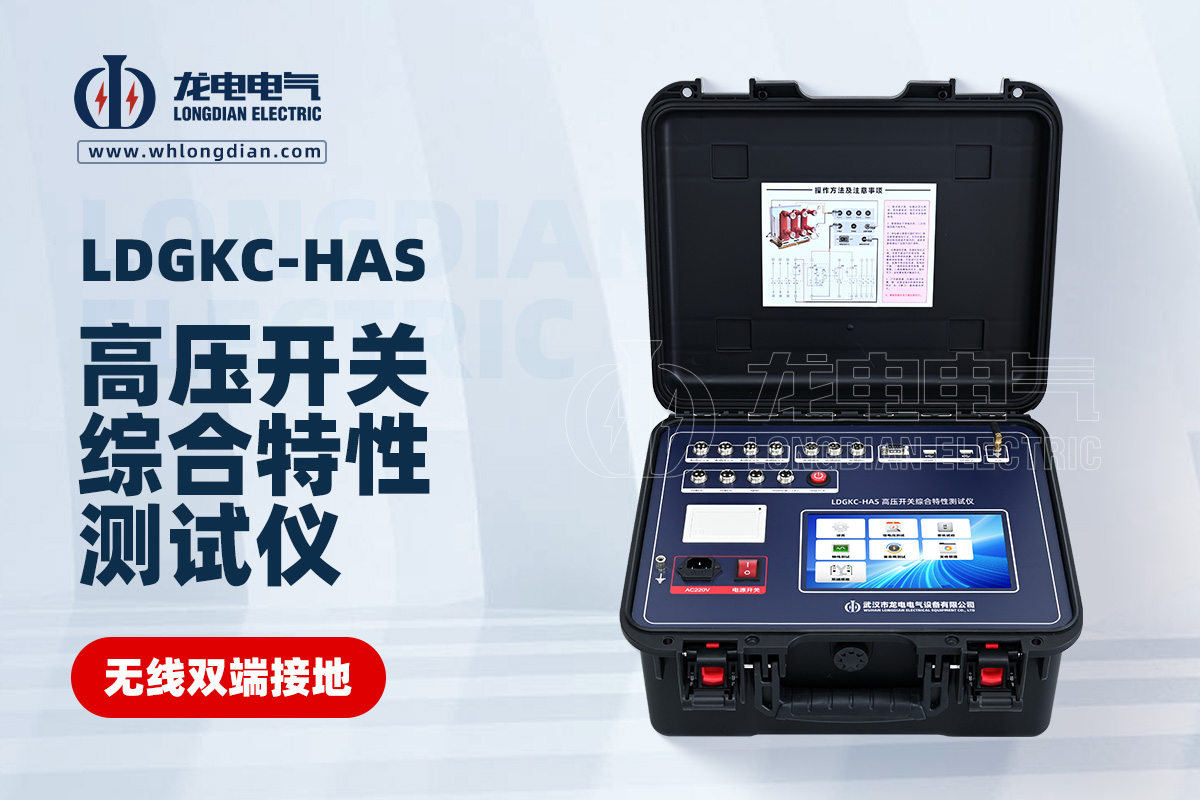

在现场运维和出厂检测中，武汉市龙电电气设备有限公司生产的LDGKC断路器机械特性测试仪，可同步采集分闸线圈电流、行程和时间参数，波形分辨率高、重复性好，能够真实反映断路器分闸过程中的电气与机械状态，为故障分析提供可靠依据。

六、结语
分闸线圈电流波形畸变并非单一原因造成，往往是电源、线圈、回路及机械状态综合作用的结果。通过系统分析波形特征，并结合断路器机械特性测试数据，可以实现对设备健康状态的精准评估。借助专业的断路器机械特性测试仪，有助于运维人员提前发现隐患，提升高压断路器运行的安全性与可靠性。
