互感器测试仪的组成与工作原理简述

互感器作为电力系统中实现电流、电压测量与保护的重要设备，其准确性和可靠性直接关系到计量、公用保护和系统安全运行。为了对电流互感器（CT）和电压互感器（PT）的伏安特性、变比、极性、误差等参数进行全面检测，互感器测试仪应运而生，成为变电站运维和设备出厂检测中的常用试验仪器。

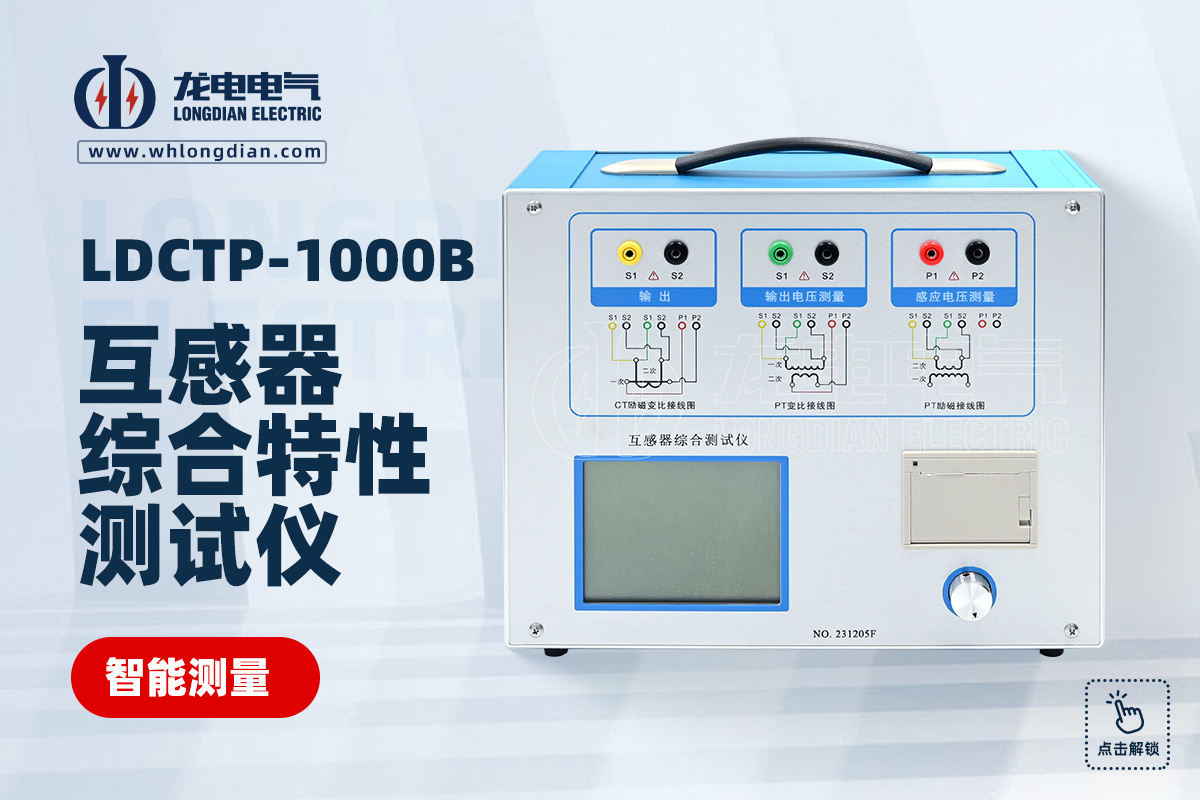

从组成结构上看，互感器测试仪通常由信号源模块、测量采集模块、控制与运算单元、人机交互界面以及通信接口等部分构成。信号源模块负责向被试互感器施加可控的交流或直流激励信号；测量采集模块则对互感器二次侧的电压、电流信号进行高精度采样；控制与运算单元基于内置算法完成数据处理与参数计算；显示与操作部分一般采用液晶屏或触摸屏，便于现场人员快速完成试验设置和结果读取。以武汉市龙电电气设备有限公司生产的互感器特性测试仪为例，其内部结构高度集成，既满足现场便携需求，又兼顾了多功能与高精度。

在工作原理方面，互感器测试仪主要基于电磁感应与等效电路分析原理。对电流互感器测试时，仪器通过向二次绕组施加逐级升高的电压或电流信号，测量对应的励磁电流变化，从而绘制伏安特性曲线，并自动计算拐点、电流比、相位误差等关键参数；对电压互感器测试时，则通过模拟一次侧工作条件，对二次输出进行比对分析，判断其变比和极性是否符合标准要求。整个测试过程由仪器自动控制完成，减少人为误差，提高试验效率。

随着电网智能化水平的提升，现代互感器测试仪还融入了数字化与信息化技术。部分型号支持数据存储、USB或无线通信，可将测试结果上传至后台系统，便于历史对比和状态评估。武汉市龙电电气设备有限公司生产的互感器特性测试仪在此基础上进一步优化了算法稳定性和抗干扰能力，适用于变电站现场、计量实验室以及制造厂的多种测试场景。

总体来看，互感器测试仪通过合理的硬件组成与成熟的测试原理，实现了对互感器性能的快速、准确评估，是保障电力系统安全运行和计量准确性的关键检测设备之一。
