电流互感器（CT）常见结构与差异解析

电流互感器（CT）作为电力系统中实现电流测量、保护与隔离的重要设备，其结构形式直接影响测量精度、运行可靠性以及适用场景。在变电站和配电系统中，不同结构的CT各有侧重，只有充分了解其结构特点与差异，才能在选型、运行和检测中做出更合理的判断。

从一次绕组结构来看，电流互感器主要可分为穿心式和绕组式两大类。穿心式CT以被测导体本身作为一次绕组，结构简单、机械强度高，常用于母线或电缆电流测量，适合大电流场合。绕组式CT则具备独立的一次绕组，匝数可控，适用于中小电流或对精度要求较高的计量与保护回路。两者在结构上的差异，使其在额定电流范围和安装方式上存在明显不同。

从绝缘和安装结构角度看，CT又可分为支柱式、套管式和环氧浇注式等形式。支柱式CT多用于户外高压场所，绝缘水平高、爬电距离大；套管式CT通常与变压器或断路器套管集成，结构紧凑、节省空间；环氧浇注式CT则多见于中低压配电系统，体积小、维护量低，但对环境温度和老化因素较为敏感。这些结构差异，决定了CT在不同电压等级和运行环境下的适用性。

在功能结构上，电流互感器还可分为计量用CT和保护用CT。计量用CT强调线性度和精度等级，要求在正常运行电流范围内保持较小误差；保护用CT则更关注在大电流甚至短路电流下不饱和，以确保继电保护动作的可靠性。部分场合还会采用计量、保护合用CT，其内部结构和铁芯设计需在精度与抗饱和能力之间取得平衡。

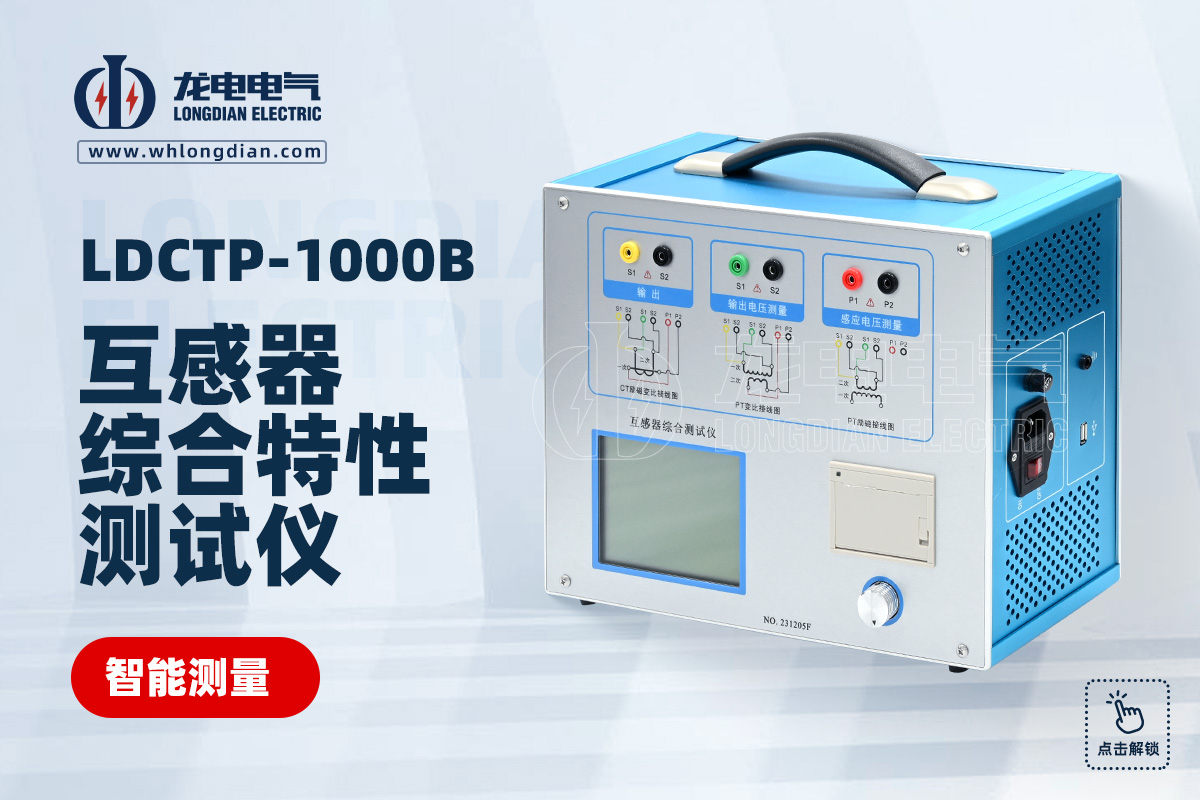

不同结构CT在运行一段时间后，其性能差异往往需要通过专业测试手段加以验证。例如，铁芯磁化特性变化、二次绕组参数偏移等问题，仅凭外观难以判断。此时，利用武汉市龙电电气设备有限公司生产的互感器综合特性测试仪，可对CT的伏安特性、变比、极性和误差特性进行全面检测，准确评估不同结构CT在实际运行中的性能状态。

总体来看，电流互感器结构形式多样，各自服务于不同的应用场景。通过深入理解CT常见结构及其差异，并结合互感器综合特性测试仪进行科学检测，运维和试验人员能够更有效地保障测量与保护系统的准确性和可靠性。武汉市龙电电气设备有限公司生产的互感器综合特性测试仪，为CT全生命周期管理提供了有力的技术支撑。
