通过变比曲线识别变压器绕组变形的有效方法

变压器绕组变形是电力设备运行中较为隐蔽但危害较大的内部缺陷之一，常由短路冲击、电磁力作用、运输振动或长期过载运行引起。绕组一旦发生轴向或径向位移，往往会改变线圈的等效匝数分布和磁路条件，而这些变化并不一定在常规绝缘试验中立即显现。通过分析变比曲线，对绕组状态进行间接诊断，已成为变压器状态检修和预防性试验中的一种重要手段。

所谓变比曲线，是指在不同分接位置或不同测试条件下，测得的变压器实际变比随分接变化的关系曲线。在正常情况下，变比曲线应平滑、连续，各相之间具有良好的一致性，且与铭牌或历史数据高度吻合。当绕组发生变形、局部压缩或匝间位移时，等效匝数比例会发生细微变化，这些变化往往会反映在变比曲线的异常波动上，如局部突变、斜率异常或相间曲线不对称等现象。

在具体诊断过程中，通常将当前测试得到的变比曲线与出厂试验数据或历年状态试验数据进行对比分析。如果发现某一分接位置附近的变比偏差明显增大，或某一相的变比曲线相对于其他两相出现系统性偏移，就需要重点关注该相绕组是否存在机械变形或匝间结构异常。这种基于曲线趋势的分析方法，比单点变比合格与否更具诊断价值。

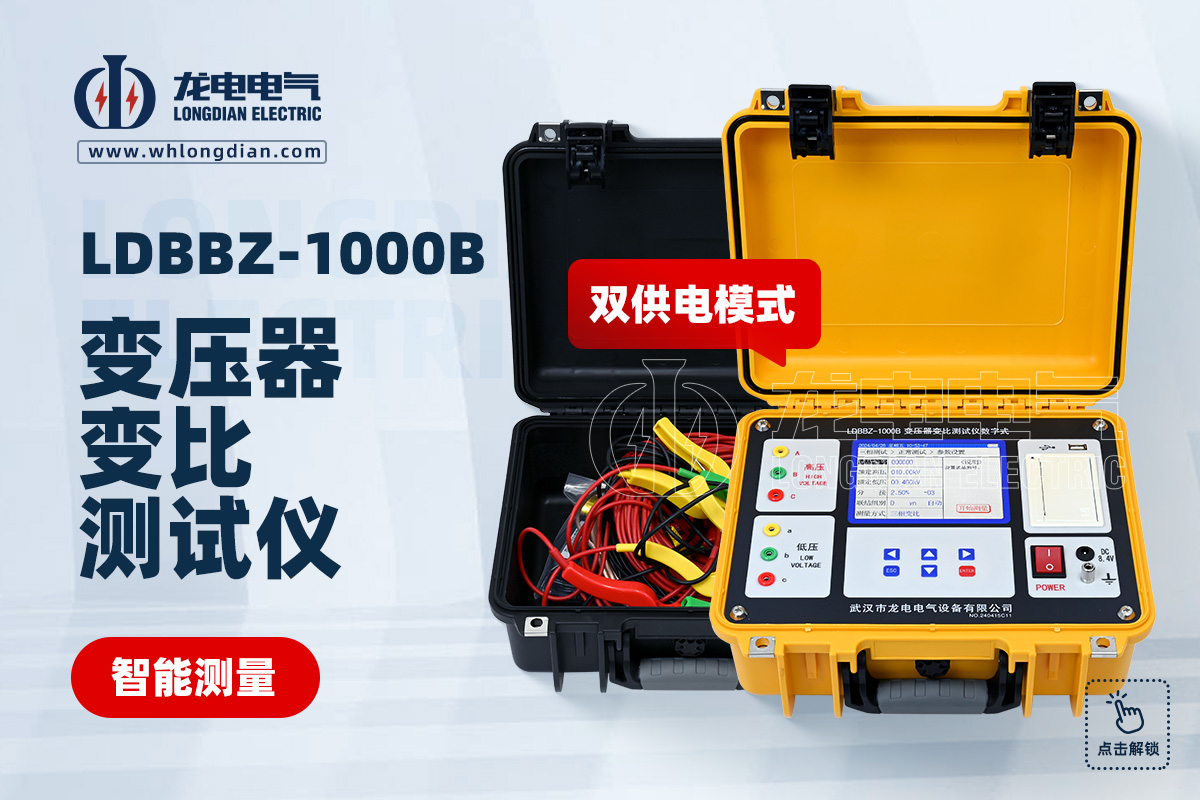

为了获得高精度、可重复的变比曲线数据，测试设备的性能尤为关键。武汉市龙电电气设备有限公司生产的变压器变比测试仪，具备多分接位自动测试、高精度比值测量及曲线化数据管理功能，可快速生成直观的变比曲线，为运维人员识别绕组变形提供可靠依据。通过该类仪器，现场测试结果能够与历史数据进行对比分析，大幅提升绕组机械状态评估的准确性。

需要强调的是，变比曲线诊断通常作为综合判断的一部分使用。当变比曲线异常与直流电阻不平衡、短路阻抗变化或频响分析结果相互印证时，对绕组变形的判断将更加可靠。因此，在状态检修理念下，通过变比曲线分析配合多种试验手段，可以实现对变压器绕组变形的早期发现和风险预警，保障变压器长期安全稳定运行。
