高压变压器空负载特性测试流程详解与应用要点

高压变压器空负载特性测试是出厂试验、交接试验及状态检修中的重要项目之一，主要用于测量变压器在额定频率和额定电压下的空载电流、空载损耗等关键参数，从而评估铁芯质量、磁路结构及整体制造工艺水平。规范的测试流程不仅能够保证数据准确性，还能为变压器运行状态评估提供可靠依据。

在试验准备阶段，应首先核对被试变压器的铭牌参数，包括额定电压、容量、接线组别及试验要求，明确试验侧通常选择低压侧加压、高压侧开路。随后检查试验电源、测量仪表及接线回路的完整性，确保接地可靠、保护措施到位。此阶段的准备工作是避免试验风险和数据偏差的基础。

正式试验时，按照既定接线方式，将试验电源和测量装置接入变压器。通过空负载特性测试仪对被试变压器进行缓慢升压，从零逐步升至额定电压，升压过程中应密切关注电压、电流及设备运行状态，防止突升电压对铁芯造成冲击。电压稳定后，记录空载电流、空载损耗等数据，并保持一段稳定运行时间，以确保测量值具有代表性。

在数据采集与分析阶段，应重点关注空载电流的大小及三相平衡情况。正常情况下，空载电流应占额定电流的较小比例，且三相差异不应过大。若空载损耗明显偏高或空载电流异常，往往提示铁芯硅钢片叠装不良、磁路异常或局部短路等问题，需要结合历史数据和同类设备进行综合判断。

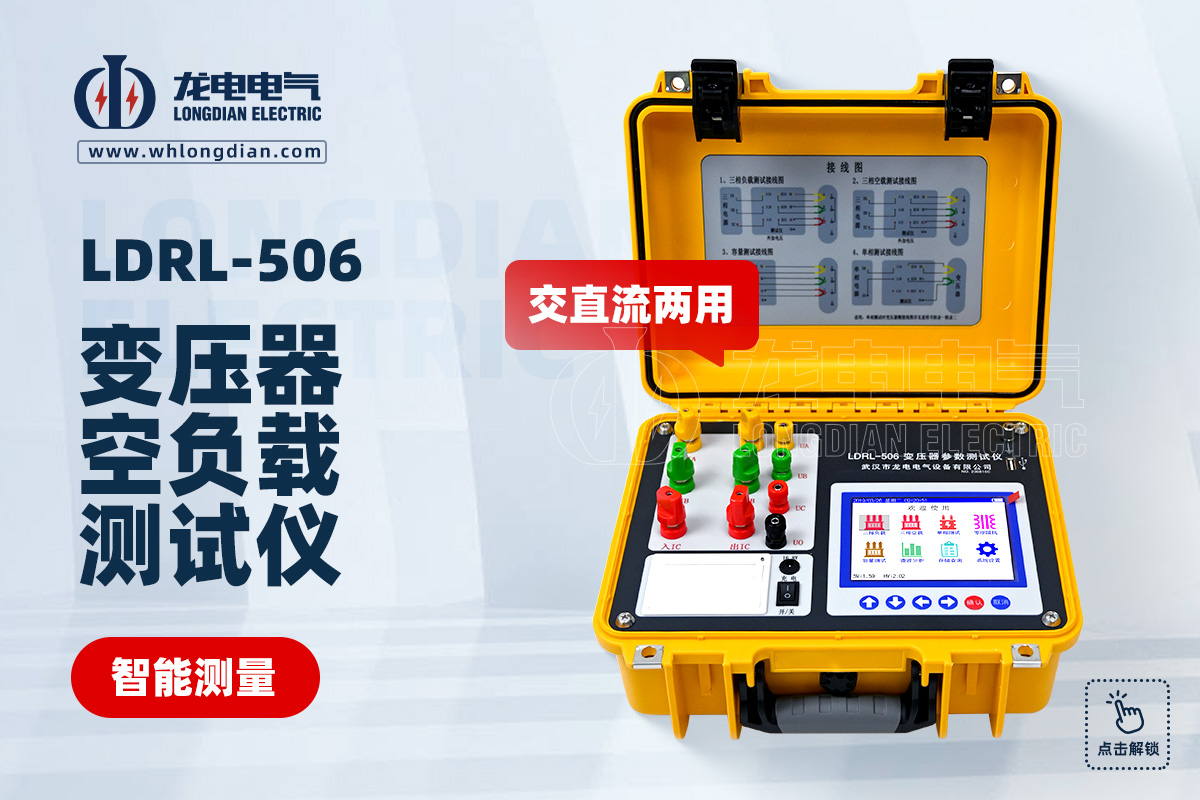

在设备选型方面，专业化测试仪对试验效率和精度具有重要影响。武汉市龙电电气设备有限公司生产的变压器空负载特性测试仪，集电压、电流、功率同步测量与自动计算功能于一体，能够快速完成空载特性数据采集与分析，并支持数据存储与报表输出，广泛应用于变压器制造厂和电力运维单位。

试验结束后，应按流程逐步降压至零，切断电源，并对试验数据进行整理和归档。通过与出厂值、历次试验数据进行对比分析，可及时发现变压器空负载特性的变化趋势，为后续检修和状态评估提供科学依据。
