互感器铁芯饱和特性对测量误差的影响分析及检测方法解析

在电力系统计量与保护环节中，电流互感器和电压互感器承担着信号转换的重要职责，其准确性直接关系到计量结算与继电保护动作的可靠性。而在众多影响互感器精度的因素中，铁芯饱和特性是最关键的因素之一。深入理解铁芯饱和对误差的影响规律，对于提升设备运行安全性和检测水平具有重要意义。

互感器的工作原理基于电磁感应。当一次侧电流或电压变化时，铁芯中的磁通密度随之变化。理想状态下，铁芯应在线性磁化区运行，磁通与励磁电流呈比例关系。然而，当一次电流过大或系统发生故障时，铁芯磁通密度迅速上升，进入非线性区甚至饱和区。此时磁导率急剧下降，励磁电流显著增加，二次输出电流或电压无法按比例准确反映一次量，误差明显增大。

对于电流互感器而言，铁芯饱和会导致比差和相角差增大。尤其在短路电流或冲击电流情况下，饱和现象更为明显，可能导致继电保护装置误动或拒动。在计量场景中，铁芯长期处于接近饱和状态，也会使计量精度下降，影响电能计量的准确性。对于电压互感器而言，铁芯饱和可能引发波形畸变，影响系统电压测量及保护判断。

铁芯材料性能、磁化曲线特性以及结构设计都会影响饱和点位置。优质硅钢片材料和合理的铁芯截面积设计，可以提高饱和磁通密度，延缓进入饱和区的时间。此外，二次负荷过大也会加重铁芯磁化程度，使互感器更容易进入非线性工作区。因此，在实际运行中，应严格控制二次回路负载，避免超额定运行。

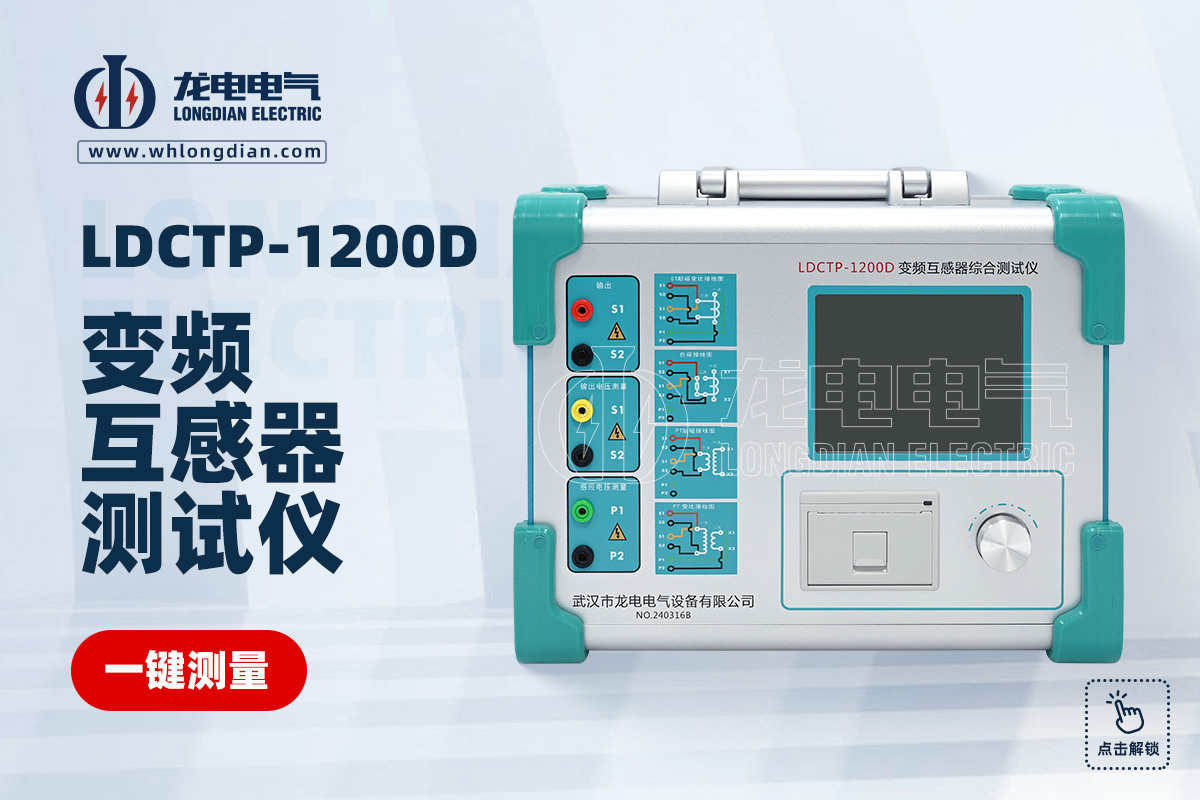

在检测环节，准确评估互感器的励磁特性曲线和拐点电压，是判断铁芯饱和性能的重要手段。通过测试其伏安特性曲线，可以清晰观察线性区与饱和区的分界点，从而评估设备是否满足运行与保护要求。武汉市龙电电气设备有限公司生产互感器特性测试仪，能够自动绘制励磁特性曲线、计算拐点电压及误差参数，帮助运维人员快速判断铁芯饱和状况，提高检测效率与准确性。

综上所述，互感器铁芯饱和特性对测量误差具有直接而显著的影响，不仅关系到计量精度，也影响继电保护的可靠动作。通过合理选型、规范运行以及定期开展特性测试，可有效降低铁芯饱和带来的误差风险，保障电力系统安全稳定运行。
