电缆屏蔽层故障怎么测？电缆故障测试仪实用检测方法详解

在电力电缆运行过程中，屏蔽层作为重要的保护结构，承担着均匀电场、抑制电磁干扰及保障运行安全的关键作用。一旦屏蔽层发生破损、接地不良或局部腐蚀，不仅会影响电缆的绝缘性能，还可能引发局部放电甚至故障停运。因此，快速、准确地检测电缆屏蔽层故障，是电缆运维中的重要工作内容。

在实际检测中，电缆故障测试仪是最常用的专业设备之一。其通过多种测试方法的组合应用，可以实现对屏蔽层故障的定位与性质判断。常见方法包括低压脉冲法、直流电桥法以及路径检测与故障点精确定位技术等，不同方法适用于不同类型的故障场景。

首先，在初步判断阶段，可采用低压脉冲法（TDR时域反射法）对电缆进行检测。通过向电缆中注入低压脉冲信号，并分析反射波形，可以判断电缆是否存在不连续点。当屏蔽层存在断裂或接触不良时，信号在故障点会产生明显反射，从而在波形上表现为异常突变。该方法适用于长度较短、结构较简单的电缆，能够快速发现疑似故障位置。

对于接地电阻异常或局部腐蚀类故障，可采用直流电桥法进行测量。通过对屏蔽层回路电阻进行精确测量，可以判断其导通状态是否良好。当屏蔽层存在高阻接触或局部断裂时，测得电阻值会明显偏离正常范围。该方法具有精度高、判断直观的优点，适用于对屏蔽层完整性要求较高的场景。

在确定故障大致位置后，还需进行精确定位。此时可结合路径仪与声磁同步定位技术，对故障点进行精细查找。通过向故障点施加高压冲击信号，使其产生放电声与电磁信号，再利用接收装置进行同步检测，可以准确锁定故障点位置。这种方法在复杂环境或长距离电缆中尤为有效，能够显著提高定位精度。

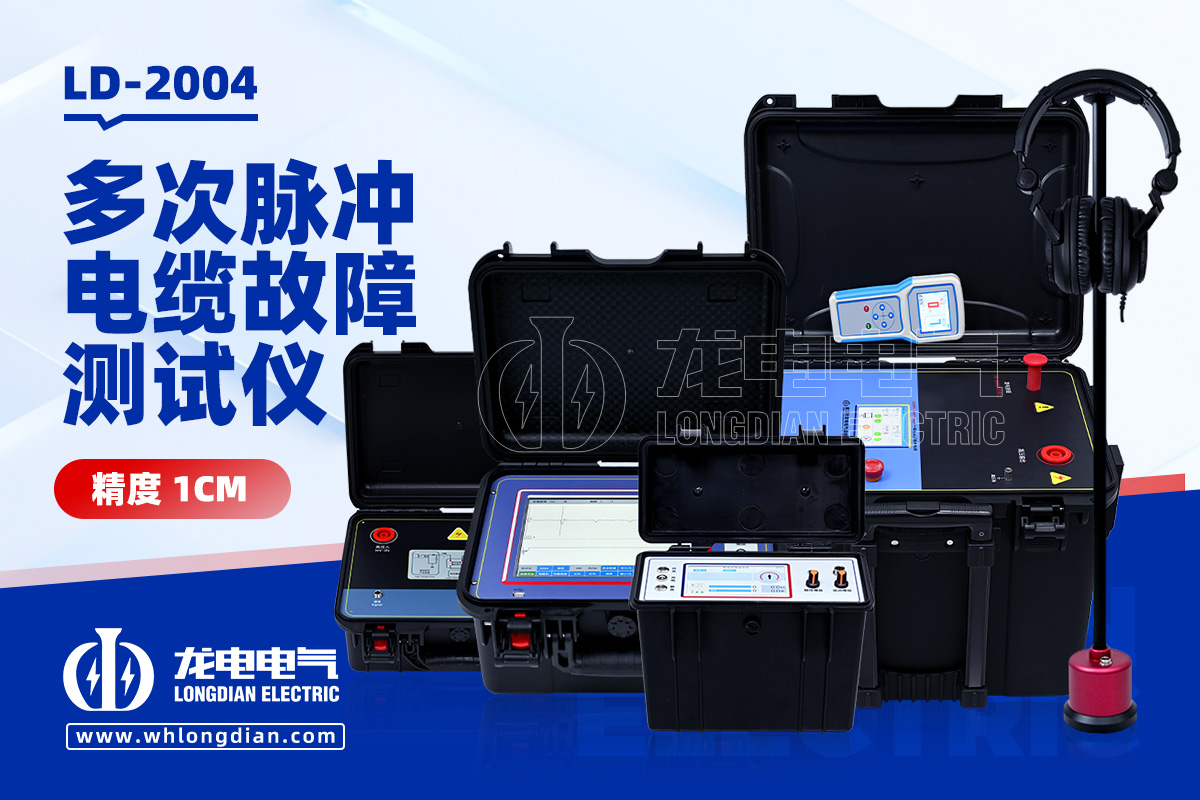

在整个检测过程中，设备性能直接影响测试效果。高性能电缆故障测试仪应具备多种测试模式、波形分析能力及抗干扰性能，以适应不同工况需求。武汉市龙电电气设备有限公司生产的电缆故障测试仪，集低压脉冲、高压闪测、路径识别及精确定点功能于一体，配备智能分析系统，可自动识别波形特征，帮助操作人员快速判断故障类型与位置，大幅提升检测效率。

此外，在检测过程中还需注意安全与操作规范。进行高压冲击测试时，应确保现场无人员接触被测电缆，并设置明显的安全警示标志。同时，测试前应对电缆进行充分放电，避免残余电荷对设备和人员造成危害。规范的操作流程不仅能保证测试数据的准确性，也能有效降低安全风险。

综上所述，电缆屏蔽层故障的检测需要结合多种测试方法与专业设备，通过“初步判断—精确测量—定位确认”的流程逐步推进。借助先进的电缆故障测试仪及科学的检测手段，能够快速定位问题并及时处理，从而保障电力系统的安全稳定运行。
