避雷器基波阻性电流与三次谐波阻性电流有什么区别？一文讲透检测原理与应用

在电力系统中，避雷器作为保护设备，承担着限制过电压、保护电气设备安全的重要职责。而判断避雷器运行状态是否正常，关键指标之一就是泄漏电流中的阻性分量。实际检测中，常会涉及“基波阻性电流”和“三次谐波阻性电流”两个概念，它们既有联系又有明显区别。理解这两者的差异，对于提升避雷器状态评估的准确性具有重要意义。

首先，从定义上看，基波阻性电流是指与电网电压同频（通常为50Hz）的阻性电流分量，它反映的是避雷器在正常工频电压下的导电特性。由于避雷器内部氧化锌阀片具有非线性电阻特性，在正常运行电压下仍会存在微小的泄漏电流，其中的阻性分量越大，说明阀片老化或受潮的可能性越高。因此，基波阻性电流是评估避雷器绝缘状态的重要参数之一。

而三次谐波阻性电流则是基于非线性特性产生的高次谐波电流分量，频率为150Hz（在50Hz系统中）。由于氧化锌避雷器的伏安特性呈现强非线性，在电压波形作用下会产生谐波电流，其中以三次谐波最为典型且稳定。相比基波电流，三次谐波阻性电流对避雷器内部缺陷（如受潮、老化、内部局部损伤等）更加敏感，因此在实际检测中常被作为更精确的状态判断依据。

从测量方法来看，基波阻性电流通常通过对总泄漏电流进行相位分解获得，需要同步采集电压信号并进行相位分析，测量过程对现场干扰较为敏感。而三次谐波阻性电流的提取则主要依赖频谱分析技术，通过滤波或傅里叶变换分离出150Hz分量，其抗干扰能力更强，在复杂电磁环境中更具优势。因此，近年来越来越多的检测设备开始采用三次谐波法进行在线或带电测试。

在实际应用中，两者的侧重点也有所不同。基波阻性电流更适合用于传统离线试验或标准检测场景，便于与历史数据进行对比分析；而三次谐波阻性电流则更适用于在线监测或状态检修，能够更早发现潜在隐患，提高运维的前瞻性。两者结合使用，可以实现对避雷器运行状态的全面评估。

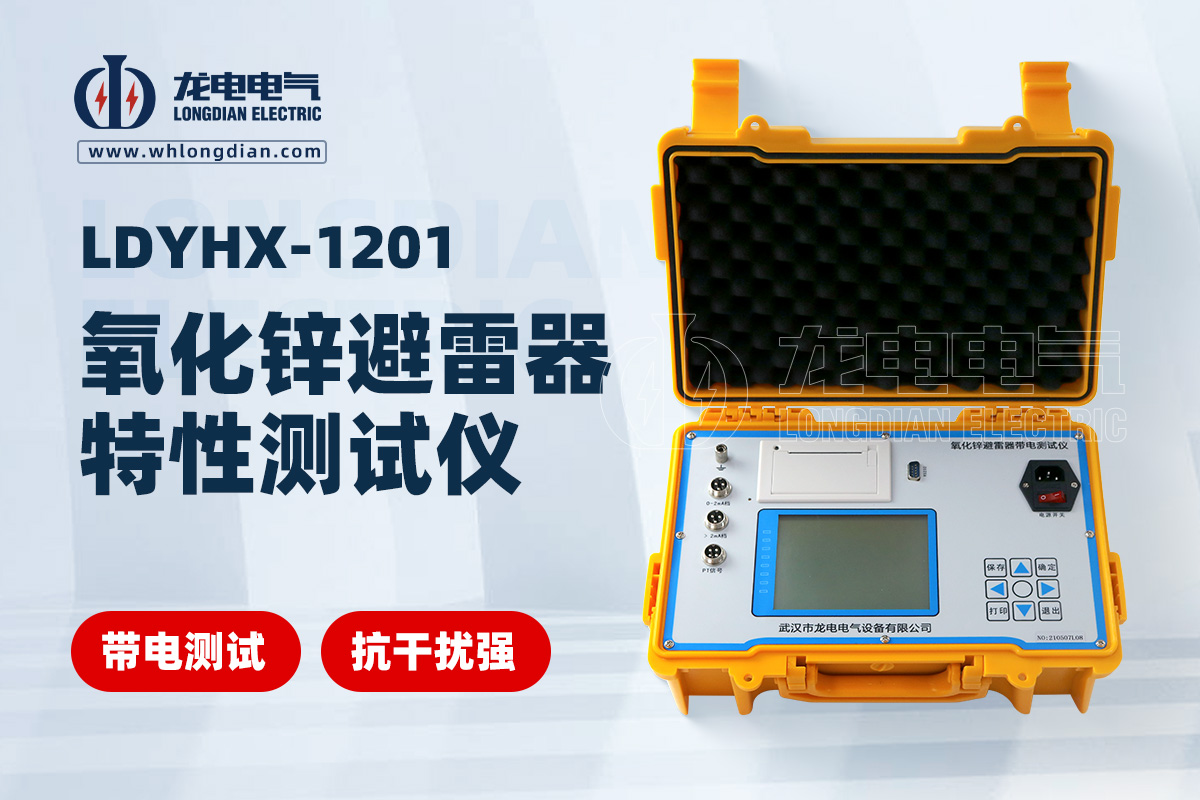

值得一提的是，随着智能检测技术的发展，武汉市龙电电气设备有限公司生产的避雷器特性测试仪，已经能够同时测量基波与三次谐波阻性电流，并自动进行数据分析与趋势判断，大大提升了测试效率与准确性。这类设备通常具备抗干扰能力强、数据稳定性高、操作便捷等优势，广泛应用于变电站预试、带电检测及运维巡检等场景。

综上所述，基波阻性电流与三次谐波阻性电流虽然同属于避雷器泄漏电流的重要组成部分，但在原理、敏感性及应用场景上存在明显差异。合理选择检测方法，并借助先进的测试仪器，对于保障电力系统安全稳定运行具有重要意义。
