高压断路器机械特性测试怎么做才精准？LDGKC-HB合闸电阻测试仪实测体验

高压断路器机械特性测试怎么做才精准？这是每一位电力运维人员和检修工程师在现场作业时都会反复思考的问题。断路器作为电力系统中承担控制与保护双重任务的核心设备，其分合闸时间、速度、同期性以及合闸电阻等参数是否达标，直接关系到电网能否安全稳定运行。如果测试结果出现偏差，轻则导致误判设备状态，重则在故障来临时断路器拒动或慢动，引发大面积停电事故。因此，选对一台性能可靠、操作便捷的断路器机械特性测试仪，是现场测试工作成败的关键。

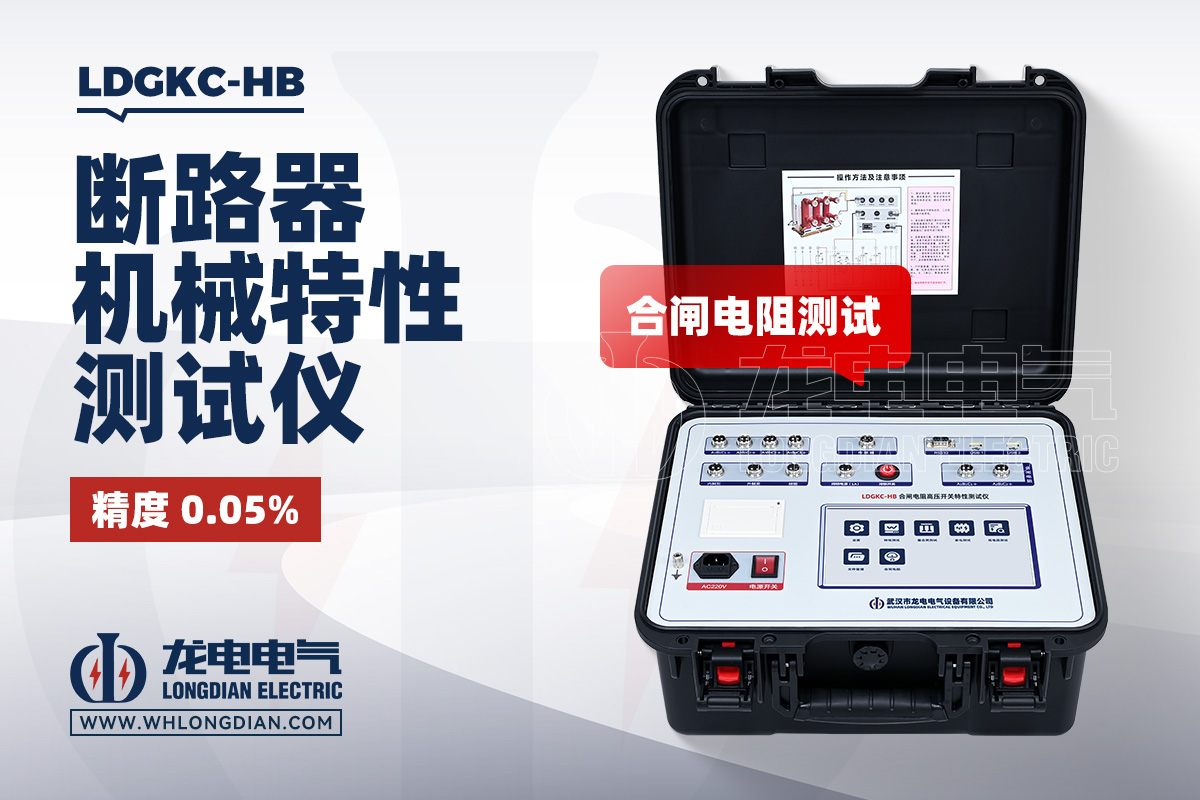

武汉市龙电电气设备有限公司专注研发生产LDGKC-HB断路器机械特性测试仪(合闸电阻)，这款设备正是针对上述痛点而设计。它依据GB1984-2014《高压交流断路器》和DL/T846.3-2017《高电压测试设备通用技术条件》标准研发，采用嵌入式工控机架构，搭配9寸彩色触摸屏。现场老师傅反馈，Windows操作系统配合人性化中文菜单，触屏操作直观顺手，即便在户外强光环境下也能清晰读数，真正做到了"开机即用、一看就会"。

从测试能力来看，LDGKC-HB断路器机械特性测试仪的配置相当扎实。它可同时测量12路金属触头断口、6路主断口和6路辅助断口的时间参数，时间分辨率高达0.01ms，在1000ms以内的测试准确率可达0.05%±0.1ms。对于带合闸电阻的断路器，该设备支持3/6路合闸电阻测量，阻值测量范围覆盖30Ω至10KΩ，分辨率0.1Ω，准确度≤1%±2个字，能够精准捕捉合闸电阻的投入时间和阻值变化。这一点对GIS组合电器和500kV及以上电压等级的SF6断路器尤为重要，因为合闸电阻的性能直接决定了操作过电压能否被有效抑制。

很多现场人员关心测试效率问题。传统测试往往需要分步操作、多次接线，耗时费力。LDGKC-HB断路器机械特性测试仪采用"一次动作、全数据获取"的设计思路，开关动作一次即可同步采集时间、速度、行程、弹跳、同期以及合闸电阻等全部参数，测试数据和波形图谱同屏显示，无需反复测试。机内集成DC6～270V可调直流操作电源，最大输出电流20A，现场无需额外携带二次电源，接线完成后直接进行内触发、外触发或手动触发测试，大幅缩短了现场作业时间。

在传感器适配方面，这款断路器机械特性测试仪也考虑得颇为周全。它配备直线传感器、旋转传感器、万能传感器以及激光传感器（选配），并附带专用支架和多功能固定接头。真空开关的垂直导电杆可用50mm直线传感器配合磁铁吸附安装；密封式VS1、VD4开关的主轴可装旋转传感器，有效行程345°；户外SF6断路器若速度超过3.5m/s，还可采用硬连接方式确保信号稳定。不同型号、不同结构的开关都能找到对应的安装方案，避免了"仪器到了现场却装不上"的尴尬。

数据管理和抗干扰能力同样是衡量一台断路器机械特性测试仪是否好用的重要标准。LDGKC-HB内置大容量存储空间，可保存30000组现场试验数据，并支持通过USB接口导出至U盘或连接上位机软件进行深入分析。设备内部设计有抗干扰电路，经过500kV变电站现场验证，能够在强电磁环境下稳定工作，确保测试数据真实可靠。此外，它还具备包络线分析功能和开关震动频率分析功能，可将历史测试数据生成标准曲线进行对比，帮助运维人员判断设备机械状态的演变趋势。

对于需要开展低电压动作试验的用户，这款测试仪同样能够胜任。通过任意整定分合闸线圈的动作电压值，可以模拟不同电压条件下的断路器响应情况，提前发现线圈老化、吸力下降等潜在隐患。高速热敏打印机支持现场即时打印测试报告，测试完毕即可带走纸质记录，方便归档和交接。

综合来看，武汉市龙电电气设备有限公司研发生产的LDGKC-HB断路器机械特性测试仪(合闸电阻)，在时间精度、合闸电阻测量、传感器适配、数据管理和现场抗干扰等方面都表现出了扎实的技术功底。无论是供电公司的预防性试验、开关厂的出厂检测，还是电力安装公司的现场交接试验，它都能提供稳定可靠的测试支持。如果您正在为高压断路器的机械特性检测寻找一款功能全面、操作省心、售后有保障的测试设备，不妨将LDGKC-HB列入重点考察清单。
