绝缘电阻测试仪和兆欧表、摇表是一回事吗？三者区别与联系详解

绝缘电阻测试仪、兆欧表、摇表到底是不是同一种设备？为什么电气试验人员有时叫它绝缘电阻测试仪，有时又说“拿兆欧表测一下”，现场甚至直接称为“摇表”？其实，这几个名称经常被混在一起使用，但从严格意义上来说，它们既有联系，也存在一定区别。弄清楚绝缘电阻测试仪和兆欧表、摇表的区别，对于正确选择测试设备、理解测试结果都有实际意义。

从测试目的来看，三者主要都是用于测量电气设备或电气线路的绝缘电阻。绝缘电阻反映的是绝缘材料阻止漏电流通过的能力。绝缘性能正常时，绝缘电阻通常较高；如果绝缘材料出现受潮、污染、老化、破损等情况，绝缘电阻可能下降。因此，在变压器、电机、电缆、开关柜、发电机以及其他电气设备的维护和试验过程中，绝缘电阻测量都是非常常见的一项工作。

所谓兆欧表，本质上就是专门用于测量高阻值绝缘电阻的仪表。“兆欧”指的是电阻单位MΩ，1MΩ等于100万Ω。普通万用表主要测量较低范围的电阻，而兆欧表通常能够通过较高的测试电压来检查电气设备的绝缘状态，因此两者不能混为一谈。

“摇表”则是现场人员对传统手摇式兆欧表的一种俗称。早期的兆欧表通常需要人工转动手柄，通过机械结构产生测试所需的直流高压，再测量被试品的绝缘电阻。因为测试时需要不断摇动手柄，所以大家习惯称它为“摇表”。也就是说，传统意义上的摇表属于兆欧表的一种，只是采用了手摇发电的工作方式。

现在电力试验现场使用较多的，则是电子式绝缘电阻测试仪。它不再依靠人工摇动手柄，而是通过内部电子电路产生稳定的直流测试电压。测试人员只需要选择相应测试电压并连接测试线，仪器即可自动完成绝缘电阻测量。相比传统摇表，现代绝缘电阻测试仪在操作便利性、测试速度、数据显示以及功能扩展方面都有明显提升。

因此，如果从日常叫法来看，“绝缘电阻测试仪”“兆欧表”“摇表”经常指向同一类绝缘电阻测量设备；但从设备形式和功能来看，三者不能简单画等号。绝缘电阻测试仪和兆欧表、摇表的区别，主要体现在名称范围、工作方式、操作方式以及功能配置等方面。

最直观的区别就是测试电压的产生方式。传统摇表需要人工摇动手柄产生测试电压，而电子式绝缘电阻测试仪由内部电源和升压电路自动产生测试电压。对于需要长时间测试或者连续测试多台设备的现场工作来说，电子式仪器明显更加方便，测试人员不需要一直手动操作。

现代绝缘电阻测试仪的另一个优势，是测试电压选择更加灵活。根据被试设备的类型和试验要求，可以选择不同等级的直流测试电压。例如低压电气设备、控制线路与高压电气设备所需要的测试电压并不完全一样，因此实际使用时不能简单地认为“电压越高越好”，而应该根据设备额定电压以及相关试验要求合理选择。

在电力设备试验中，绝缘电阻测试仪还经常用于测量变压器绕组对地绝缘、绕组之间绝缘，电机绕组对地绝缘，电力电缆绝缘，以及各种高压电气设备的绝缘状态。不同设备对应的测试电压和接线方式不同，现场操作时必须按照相关试验规程和设备技术要求进行。

除了绝缘电阻本身，一些功能更完善的绝缘电阻测试仪还可以进行吸收比、极化指数等相关测试。吸收比通常通过规定时间内的绝缘电阻测量值进行比较，而极化指数则需要更长时间的连续测量。这些数据能够从不同角度反映绝缘状态，因此对于大型电气设备的绝缘诊断具有一定参考价值。

在选择设备时，还需要注意一个容易被忽视的问题：测试范围并不是越大越好。不同设备对应的绝缘电阻范围差别较大。如果只是日常低压线路检测，没有必要一味追求特别高的测试电压；而对于高压变压器、电机、发电机以及大型电缆等设备，则需要根据试验要求选择具有相应测试电压和测量范围的专业仪器。

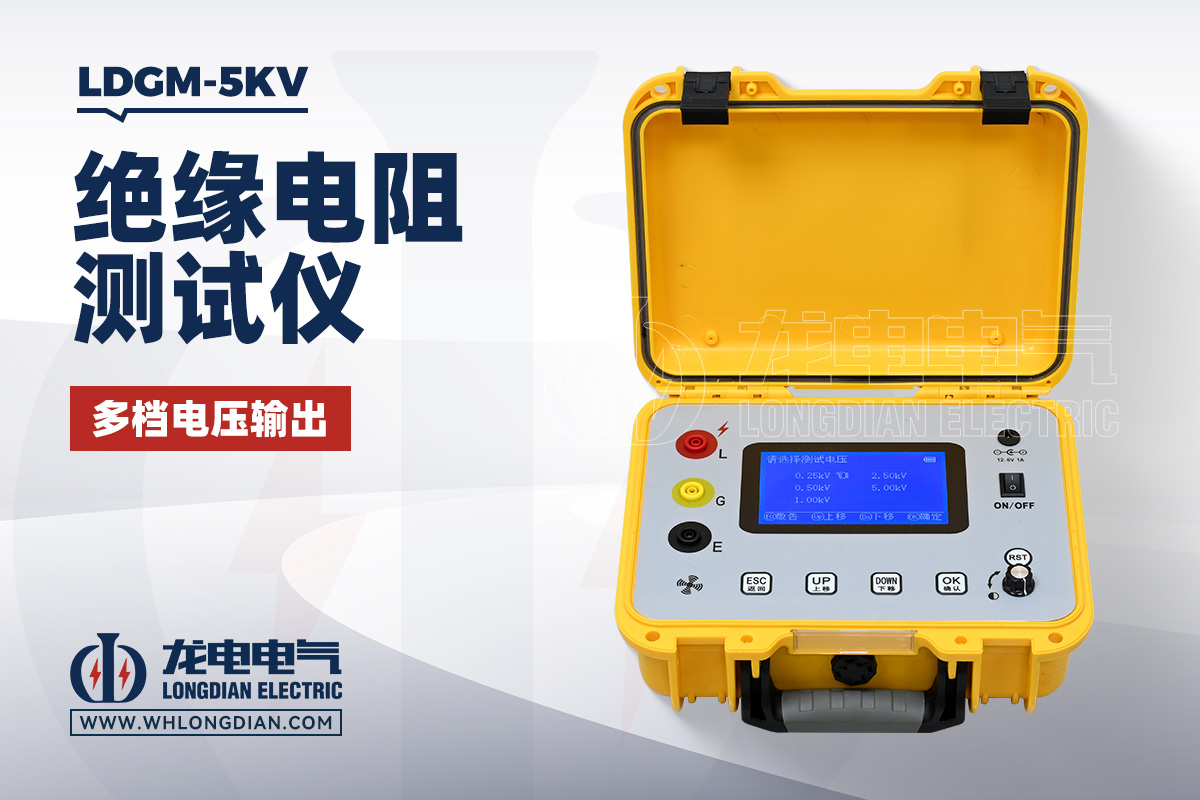

武汉市龙电电气设备有限公司研发生产的LDGM-5KV绝缘电阻测试仪，就是面向电气设备绝缘性能检测需求研发的专业测试设备。5kV测试电压能够覆盖多种电力设备绝缘测试场景，可用于变压器、电机、电缆以及其他电气设备的绝缘电阻检测。对于电力试验、设备检修和日常运维人员来说，使用电子式绝缘电阻测试仪，可以减少传统手摇设备操作上的不便，提高现场测试效率。

需要特别注意的是，无论使用传统摇表、兆欧表还是现代绝缘电阻测试仪，测试前都必须做好安全措施。被试设备应按照要求停电、验电并可靠接地，确认设备处于安全状态后再进行测试。测试完成后，也不能立即触碰测试端，因为被试设备中的电容性结构可能在测试过程中储存电荷，需要按照规定进行充分放电。

另外，绝缘电阻测试结果不能只看一个数字。比如同一台设备在不同温度、湿度条件下测试，绝缘电阻可能出现一定变化。因此，如果是在设备预防性试验中进行检测，更有价值的是将本次数据与历史测试数据进行对比。如果绝缘电阻持续下降，或者与同类设备相比出现明显异常，就应该进一步分析原因。

从名称上理解，兆欧表是一个相对传统、规范的称呼，摇表更多属于现场俗称，而绝缘电阻测试仪则是现在更加常见的设备名称。三者的核心工作都是测量绝缘电阻，但现代绝缘电阻测试仪在测试电压、自动化程度、数据处理和扩展功能方面通常更加完善。

所以，绝缘电阻测试仪和兆欧表、摇表的区别不能简单理解成“三种完全不同的仪器”。更准确地说，它们属于同一类绝缘测试设备的不同叫法和产品形态。传统摇表是兆欧表的一种典型形式，而现代绝缘电阻测试仪则更多采用电子式结构，操作更加方便，也更适合当前电力试验和设备运维工作的需要。

对于电力施工、设备检修和试验人员来说，真正需要关注的不是设备到底叫“兆欧表”还是“摇表”，而是测试电压是否满足要求、测量范围是否合适、测试精度是否可靠，以及设备是否具备适合实际工作的功能。选择合适的绝缘电阻测试仪，再按照正确的测试方法操作，才能让绝缘电阻测试数据真正发挥作用，为电气设备绝缘状态判断提供可靠依据。
