SF6气体泄漏在线监测系统怎么选？关键选型指标与配置要点

在GIS室、SF6开关室安装在线监测系统时，很多用户都会遇到一个实际问题：SF6气体泄漏在线监测系统到底怎么选？只看检测精度够不够？监测点数量、氧气检测、报警联动和数据通信应该怎么看？ 实际选型不能只盯着某一个参数，而要结合变电站面积、设备数量、安装环境以及后期运维需求综合判断。对于需要长期运行的电力现场来说，一套合适的SF6气体泄漏在线监测系统，不仅要能够发现泄漏，还要能够及时报警、联动通风，并留下完整的历史数据。

一、先看系统是不是“在线监测”，而不是简单检漏

SF6气体泄漏在线监测系统和便携式检漏设备的使用方式不同。便携式设备通常适合工作人员巡检时进行定点检测，而在线监测系统则安装在SF6开关室、GIS室等固定场所，对环境中的SF6浓度、氧气含量以及温湿度进行持续采集。

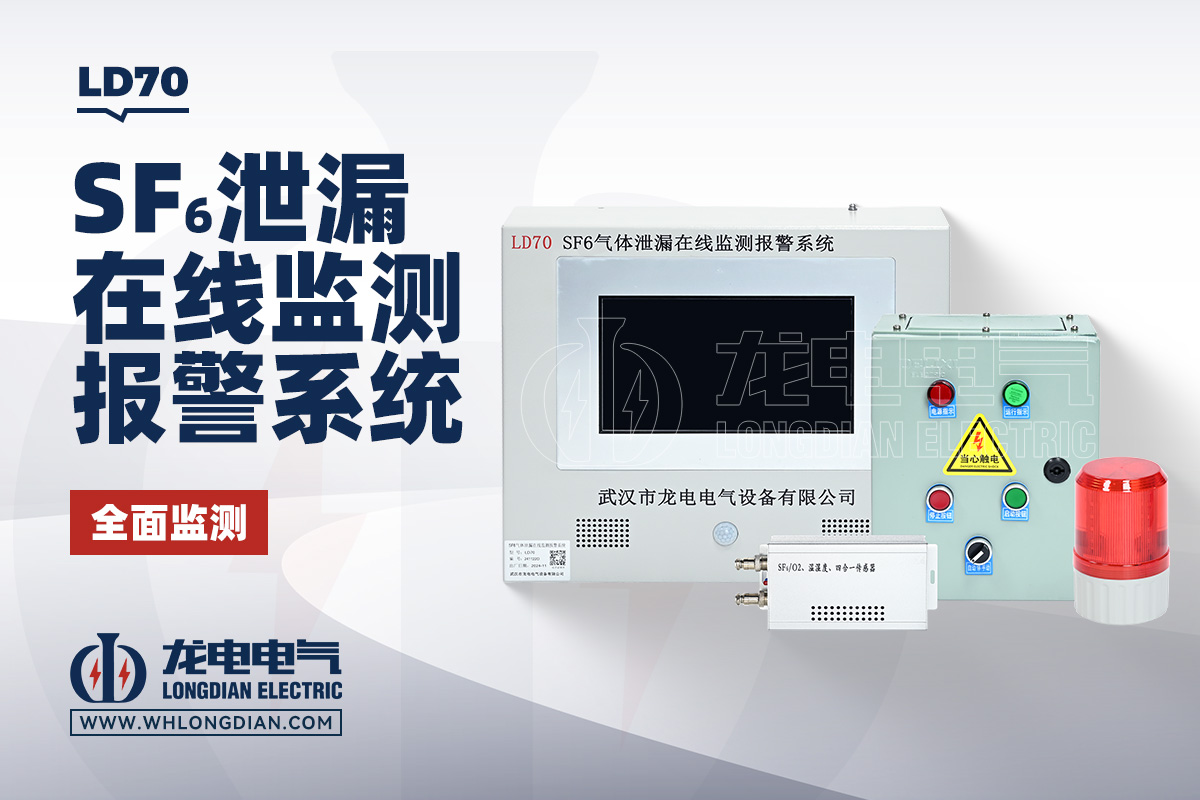

从系统结构来看，LD70-SF6气体泄漏在线监测报警系统主要由主机、变送器和外围设备组成。变送器负责现场数据采集，并通过RS485现场总线把数据传送给系统主机，主机再对数据进行分析和判断；外围设备则包括报警设备、通风设备以及外部监控系统等。

所以在选择SF6气体泄漏在线监测系统时，首先应该确认产品是不是具备完整的“检测—分析—报警—联动”能力，而不是单纯提供一个浓度显示。

二、关键指标之一：SF6检测灵敏度和测量误差

SF6泄漏往往不是一下子达到很高浓度，真正有价值的是在泄漏早期就能够发现异常。因此，SF6传感器的灵敏度是选型时必须关注的指标。

根据LD70-SF6系统说明书，该系统采用红外气体传感器，最小可检测环境中的10ppm SF6，并具备微量监测能力，可以在早期发现泄漏并触发现场警报。

从产品技术参数来看，系统的SF6气体泄漏监测报警限可在1～1500ppm范围内设置，说明书给出的主机参数中，SF6气体泄漏监测报警限误差为＜0.1%。

因此，选择SF6气体泄漏在线监测系统时，不要只看“测量范围”，还要重点了解最低检测浓度、报警误差以及报警阈值是否可以根据现场实际情况调整。

三、关键指标之二：有没有氧气检测功能

这是很多用户选型时容易忽略的一项。

SF6气体本身无色、无味，不容易通过人的感官直接发现，而SF6的密度比空气大，泄漏后容易在低处积聚。当室内通风条件较差，尤其是存在地下电缆层、电缆沟等区域时，泄漏可能造成局部缺氧。因此，仅仅监测SF6浓度并不一定够，氧气浓度同样值得关注。说明书也明确提出，在相关低位区域应检测含氧量和SF6气体含量。

LD70-SF6采用SF6、O2、温度、湿度四合一变送器，可以同时采集环境中的SF6浓度、氧气含量以及温湿度数据。其氧气检测范围为1.0～25.0%，缺氧报警限设置为18%。

所以，如果项目属于SF6开关室、GIS室等封闭或半封闭场所，建议优先选择同时具备SF6与氧气检测能力的SF6气体泄漏在线监测系统。

四、关键指标之三：报警后能不能自动联动通风

检测到泄漏只是第一步，真正关键的是报警以后系统能做什么。

一套完整的SF6气体泄漏在线监测系统，应当能够根据设定阈值自动进行声光报警，并联动风机进行排风。LD70-SF6系统在SF6浓度高于设定值或氧气浓度低于设定值时，主机会自动进行声光、语音报警，同时启动风机，并可向远动系统上传报警信号。

从具体功能来看，该系统支持报警自动启动风机、定时排风、强制排风以及远动排风，并能够记录风机启动相关数据。

因此，选SF6气体泄漏在线监测系统时，应重点确认系统是否支持风机联动、报警输出以及远程控制，而不是只关注传感器参数。

五、关键指标之四：监测点数量和组网能力

变电站项目大小不同，SF6开关室的面积、设备数量以及布点需求也不同。如果系统只能连接少量传感器，那么后续扩展会比较麻烦。

LD70-SF6采用现场总线设计，一根电缆可以连接多个变送器和主机，并支持多点组网检测。说明书给出的主机参数中，最多连接变送器数量为“不限”，适合监测面积较大、现场安装变送器数量较多的应用场合。

对于大型变电站或多个区域集中监测项目，组网能力尤其重要。选型时要结合现场房间数量、监测区域大小和计划安装的变送器数量，避免出现“前期够用，后期扩展困难”的情况。

六、关键指标之五：数据通信和远程监控能力

现在很多变电站都朝着数字化、少人值守甚至无人值守方向发展，SF6气体泄漏在线监测系统不能只在现场报警，还要方便数据上传。

LD70-SF6系统支持RS485、RS232数据上传，并具备标准通信能力，可将监测数据远传至控制中心，便于远距离查询和控制。系统同时支持历史数据、报警记录以及风机排风记录查询。

因此，对于无人值守变电站，选型时建议重点关注RS485/RS232等接口、远程数据上传、报警信号输出以及历史数据存储能力。这些功能直接关系到后期运维是否方便。

七、关键指标之六：安装方式和现场适应性

SF6气体泄漏在线监测系统不是单独购买主机就结束了，现场安装位置同样会影响实际使用效果。

根据LD70-SF6系统的设计要求，监控主机采用壁挂式安装，一般安装在主控室或SF6开关室入口处；变送器通常安装在设备下方基础槽钢上，没有基础槽钢时也可以固定在墙面，安装高度约为离地10cm。

主机电源适应AC/DC 185～265V，壁挂式设计能够适应不同变电站现场的安装条件。

所以，在实际选型中，还需要结合现场供电方式、安装空间、电缆沟和设备布置确定变送器数量及安装位置。

八、LD70-SF6适合哪些项目？

武汉市龙电电气设备有限公司研发生产的LD70 SF6气体泄漏在线监测系统，围绕SF6开关室和GIS等场景进行设计，具备SF6、氧气、温湿度检测、声光报警、语音提示、风机联动、定时排风、强制排风、历史数据查询和远程通信等功能。系统还支持用户设置SF6报警点和缺氧报警点，便于根据不同现场进行配置。

对于监测面积较大、传感器数量较多，或者需要远程了解现场运行状态的变电站项目，LD70-SF6具备较好的系统扩展和远程监控能力。说明书也明确将其定位于适应较大监测面积、较多变送器安装以及数据远传需求的场合。

九、SF6气体泄漏在线监测系统选型，核心还是看“系统能力”

综合来看，选择SF6气体泄漏在线监测系统不能简单用“价格高低”或者“检测精度高低”来判断。真正值得关注的是系统能不能早期发现泄漏，能不能同时监测氧气，报警后能不能自动联动风机，能不能支持多点组网，能不能实现远程通信，以及后期历史数据查询和运维是否方便。

对于普通小型项目，可以重点关注检测精度、传感器数量和基本报警功能；对于大型GIS室、变电站或无人值守场景，则更应该关注多点组网、远程通信、风机联动以及历史数据管理。

因此，采购SF6气体泄漏在线监测系统时，建议先确定现场监测区域、设备数量、传感器布点和联动控制要求，再根据这些条件选择对应配置。这样选出来的系统，才真正适合现场长期运行。
