变压器直流电阻测试仪的测量范围一般是多少？怎么选才合适

变压器直流电阻测试时，很多电力试验人员都会遇到一个实际问题：变压器直流电阻测试仪的测量范围一般是多少？是不是测量范围越大，仪器就越好？其实并不是。变压器容量、电压等级、绕组结构不同，对测试仪的量程和测试电流要求也不同。真正适合现场使用的变压器直流电阻测试仪，不仅要“测得了”，还要“测得准、测得稳、测得快”。

变压器绕组属于典型的低阻值测试对象，但不同绕组之间的电阻差异并不小。大型电力变压器低压绕组导体截面积较大，直流电阻通常比较小；高压绕组匝数较多，电阻值相对会高一些；而配电变压器、中小型变压器的绕组电阻又有所不同。因此，变压器直流电阻测试仪通常需要覆盖从微欧级、毫欧级到欧姆级的测试范围，具体范围则根据仪器型号和测试电流不同而有所区别。

这里需要特别注意，所谓“测量范围”，并不是一个单独的参数。很多用户在选购直流电阻测试仪时，只看产品页面上写的最大测量值，却忽略了低阻值测试能力。实际上，对于变压器绕组来说，低阻值测量往往更加考验仪器性能。如果测试的是大容量变压器低压侧绕组，可能需要测量非常小的电阻值，这时候仪器的测试电流、分辨率、稳定性和抗干扰能力都很重要。

测试电流也是选择变压器直流电阻测试仪时非常关键的一项指标。对于低阻值绕组，如果测试电流过小，测量信号容易受到接线电阻、接触电阻以及现场电磁干扰影响，测试数据可能出现波动。采用较大测试电流，可以提高测量信号的稳定性，同时有利于绕组更快达到稳定状态，从而缩短整个测试过程。

这也是为什么很多电力试验现场会优先选择大电流直流电阻测试仪。尤其是在变压器交接试验、预防性试验以及检修试验中，测试效率直接影响现场工作进度。一台输出稳定、自动化程度较高的变压器直流电阻测试仪，可以减少人工等待时间，也能降低因为操作不规范导致的重复测试。

另外，变压器绕组具有电感特性，并不是接上测试线以后马上就能得到稳定结果。测试过程中，仪器需要向绕组注入直流电流，使电流逐渐稳定。测试完成后，还需要对绕组进行充分放电。因此，一台性能较好的变压器直流电阻测试仪，一般不仅关注测量范围，还会在恒流输出、自动判断稳定状态、快速放电和安全保护等方面进行优化。

在实际选型时，建议先看自己的变压器类型，再确定仪器参数。如果主要测试大型电力变压器，就应该重点关注低阻值测量能力和测试电流；如果现场同时涉及配电变压器、电力变压器等不同类型设备，则更适合选择覆盖范围较宽、量程切换方便的仪器。这样一台设备可以满足更多现场测试需求，也能够减少重复采购。

武汉市龙电电气设备有限公司研发生产的LDZRC变压器直流电阻测试仪，就是针对变压器绕组直流电阻测试场景设计的大电流测试设备。设备采用较大测试电流进行测量，可用于变压器出厂试验、交接试验、预防性试验以及检修后的直流电阻检测。对于低阻值绕组测试来说，大电流输出有助于提高测试信号稳定性，减少现场干扰因素对数据的影响。

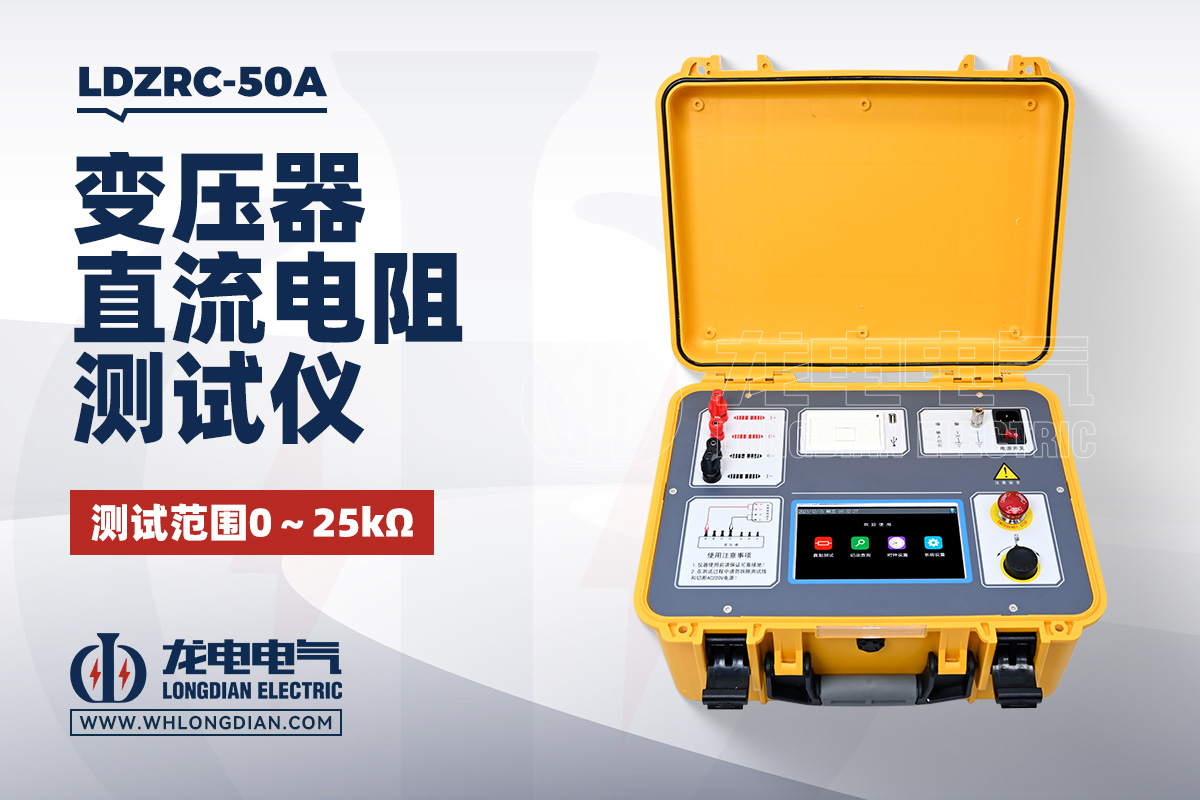

使用LDZRC-50A进行变压器直流电阻测试时，需要根据被测变压器容量、绕组形式和实际测试要求选择对应测试方式。对于大型变压器，应重点关注各绕组电阻值是否稳定，以及三相绕组之间是否存在明显差异；对于检修后的变压器，则可以结合历史测试数据进行对比，观察绕组电阻是否出现异常变化。

很多时候，判断一台变压器直流电阻测试仪是否好用，不能单纯看它的最大量程。比如一台仪器标称可以测到几百欧姆，但低阻值测试能力一般，那么面对大型变压器低压绕组时，实际使用体验未必理想。相反，测试范围与常用被测对象匹配，同时具备较高测试电流、稳定输出和较好抗干扰能力的仪器，才更符合电力试验现场的实际需求。

从实际应用来看，变压器直流电阻测试仪的测量范围一般应覆盖微欧级、毫欧级到欧姆级，不同型号会根据设计用途提供不同的量程配置。对于用户来说，与其单纯追求“量程越大越好”，不如根据被测变压器的容量、电压等级、绕组阻值以及测试频率来选择设备。

需要提醒的是，变压器直流电阻测试仪的具体测量范围和精度，应以对应产品的技术资料为准。尤其是在采购设备时，应同时核对最大输出电流、测量精度、分辨率、量程设置、数据存储以及安全保护等参数，而不是只看一个测量范围数字。

对于电力试验、变电站检修和变压器维护人员来说，选对变压器直流电阻测试仪，核心还是看它能不能满足现场测试需求。武汉市龙电电气设备有限公司研发生产的LDZRC变压器直流电阻测试仪，面向变压器绕组直流电阻测试应用，可为变压器出厂、交接、预防性试验及检修工作提供测试支持。选择仪器时，建议结合自身设备类型和实际测试要求综合判断，这样选出来的设备才真正实用。
