变压器直流电阻测试仪采样精度是如何保证的？从恒流输出到数据采集全面解析

为什么同一台变压器，用不同的仪器测试，直流电阻数据有时会出现一定差异？很多现场人员在使用变压器直流电阻测试仪时，最关心的就是一个问题：仪器的采样精度到底是如何保证的？尤其是毫欧级甚至更低阻值的绕组测试，电流稳定不稳定、电压采样准不准、现场干扰大不大，都会直接影响最终结果。要理解这个问题，不能只看仪器标称的“精度±0.X%”，还要看整个测量链路是怎么工作的。

变压器直流电阻测试，本质上是通过向绕组施加稳定的直流电流，同时采集绕组两端的电压，再根据欧姆定律计算出电阻值。简单来说，就是通过R=U/I得到测试结果。但现场真正做起来并没有公式看起来那么简单，因为被测绕组电阻通常比较小，而测试线路、接触电阻、环境电磁干扰以及电流稳定时间等因素，都可能影响最终数据。

因此，一台合格的变压器直流电阻测试仪，首先需要解决的是测试电流的稳定问题。对于低阻值绕组来说，如果输出电流在测试过程中持续波动，那么仪器采集到的电压值也会跟着变化，最终计算出来的电阻值自然会产生偏差。稳定的恒流输出，是保证采样精度的第一道关。

在实际测量过程中，仪器通常会先向变压器绕组输出一定的直流测试电流。由于变压器绕组具有电感特性，电流不会瞬间达到稳定值，而是需要一定建立时间。只有等测试电流和测量电压基本稳定之后，变压器直流电阻测试仪才适合进行有效采样。如果刚通电就立即读取数据，得到的结果很容易出现偏差。

除了恒流源，电压采样电路同样决定了变压器直流电阻测试仪的采样精度。因为低阻值测量对应的电压信号通常也比较小，采样电路需要具备较好的分辨能力和稳定性。仪器需要把绕组两端的微小电压变化准确捕捉下来，再交由内部处理系统进行计算。如果采样环节本身存在较大误差，后面的数字处理做得再复杂，也无法弥补前端数据失真的问题。

这也是为什么专业的变压器直流电阻测试仪通常会采用更合理的电压、电流采样方案，并对测量通道进行针对性设计。特别是在低阻值测试中，仪器一般会尽量减少测试回路中的附加电阻影响，同时通过独立的电压采样回路获取被测绕组两端的实际电压，从而降低测试引线和接触电阻对结果的影响。

现场环境也是影响采样精度的重要因素。变电站、配电房和大型电力设备现场，通常存在大量高压设备、大电流设备以及开关操作过程，电磁干扰比较复杂。如果测试仪的抗干扰能力不足，采集到的电压信号就可能出现波动。尤其是在小电阻测试中，微小的干扰信号也可能被放大到最终结果中。

所以，真正可靠的变压器直流电阻测试仪，除了要做好恒流输出和信号采集，还需要对电路进行抗干扰设计。通过合理的电路布局、信号滤波、屏蔽以及软件处理，可以尽可能降低工频干扰、现场电磁噪声等因素对测量结果的影响。对于电力试验现场来说，这类能力有时候比单纯增加显示位数更加重要。

采样精度还与仪器自身的校准有关。测试仪出厂前通常需要进行多点校准，使仪器的电流输出、采样电压以及计算结果在规定范围内保持一致。校准不是简单地测试一个电阻值，而是要对整个测量链路进行核对。只有仪器输出和采样环节之间保持良好的对应关系，最终显示的电阻数据才具有可信度。

在实际使用中，测试线的连接质量同样不能忽略。比如测试夹具没有夹紧、接线端子氧化、测试线与设备接触不良，都可能使接触电阻发生变化。对于几毫欧甚至更低的测试对象，这种变化对最终结果的影响可能非常明显。因此，在使用变压器直流电阻测试仪之前，应检查测试线和夹具状态，保证连接可靠，并尽量减少不必要的接触点。

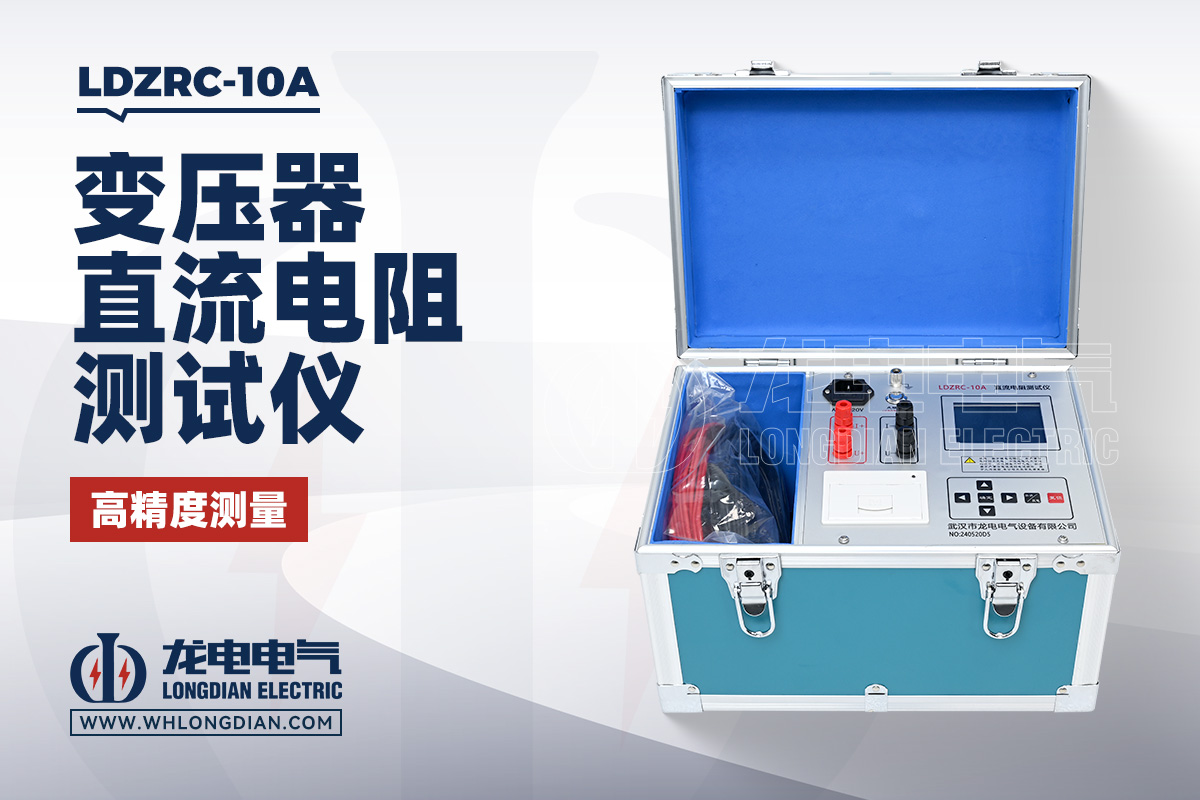

武汉市龙电电气设备有限公司研发生产的LDZRC变压器直流电阻测试仪，针对变压器绕组直流电阻测试进行设计。设备通过稳定测试电流、精确电压采样以及数据处理等环节完成绕组电阻测量，并适用于变压器出厂试验、交接试验、预防性试验和检修后的绕组电阻检测。

LDZRC系列在实际测试中，需要先让被测绕组的测试电流达到相对稳定状态，再进行有效数据采集。对于不同容量和不同结构的变压器，稳定时间可能存在差异。因此，现场测试人员不能单纯以“通电多久”作为判断标准，而应观察测试电流、电压和电阻值是否已经趋于稳定。数据稳定之后再读取结果，更有利于保证测试的一致性。

值得注意的是，变压器直流电阻测试仪的采样精度并不等于显示屏上保留的小数位数。显示到更多位数，并不意味着测量就一定更准确。真正的测试精度来自稳定的测试源、高质量的模拟采样电路、可靠的信号处理、合理的校准方法以及良好的抗干扰能力。对于电力试验人员来说，判断仪器性能时，应重点关注这些实际指标。

另外，测试环境和操作习惯也会影响测量重复性。同一台仪器、同一台变压器，如果每次接线位置不同、测试时间不同或者稳定状态不同，数据出现一定变化是可以理解的。因此，在变压器直流电阻测试中，除了选择性能稳定的测试仪，也要尽量规范测试步骤，保持测试条件的一致性，这样才便于进行历史数据对比。

对于变压器检修而言，直流电阻测试的意义并不只是得到一个“合格”或“不合格”的数字。通过对各相绕组以及不同分接位置的测试数据进行比较，还可以发现绕组引线、接头、分接开关接触等方面可能存在的问题。因此，测试仪采样精度越可靠，后续的状态分析就越有依据。

总体来看，变压器直流电阻测试仪采样精度的保证，是一个系统工程。从稳定的恒流输出，到低电压信号采集，再到抗干扰、数据处理和出厂校准，每一个环节都可能影响最终测量结果。尤其是在低阻值绕组测试时，更需要仪器具备稳定、准确的测量能力。

武汉市龙电电气设备有限公司研发生产的LDZRC变压器直流电阻测试仪，面向电力变压器绕组直流电阻测试应用，可满足出厂、交接、预防性试验及检修等场景的测试需求。选择变压器直流电阻测试仪时，不要只看一个“精度”参数，更应该综合考察测试电流稳定性、采样能力、抗干扰性能、校准水平以及现场操作可靠性。只有整个测试链路都稳定，最终得到的直流电阻数据才真正具有参考价值。
