变压器预防性试验中直流电阻测试周期与合格标准怎么判？一次说清

变压器做预防性试验时，直流电阻到底多久测一次？测出来多少才算合格？很多电力试验人员在现场都会遇到这两个问题。尤其是配电变压器和电力变压器长期运行后，绕组连接点、分接开关以及引线接头是否出现异常，往往需要通过变压器直流电阻测试来判断。需要注意的是，实际试验周期和判定要求应根据设备类型、现行标准以及企业检修制度确定，不能简单理解成“所有变压器都是固定几年测一次”。

目前电力设备预防性试验通常会参考现行的DL/T 596《电力设备预防性试验规程》等相关要求。2021版DL/T 596于2021年实施，其中对油浸式电力变压器、干式变压器等不同设备分别设置了试验项目、周期和要求，因此实际执行时应先确认被测设备类型以及所采用的现行标准版本。

从预防性试验的基本要求来看，变压器直流电阻测试并不是只在设备出现故障时才进行。传统预防性试验规程中，绕组直流电阻通常按照一定周期开展，同时在无励磁调压变压器变换分接位置后、有载调压变压器分接开关检修后、变压器大修后以及必要时进行测试。公开的规程资料中，常见周期表述为“1～3年或自行规定”，但实际执行应以当前有效标准、设备重要程度和本单位检修策略为准。

为什么直流电阻测试会被列入预防性试验项目？原因很简单。变压器绕组直流电阻能够反映绕组导体、引线连接、焊接部位以及分接开关等导电连接部分的状态。如果出现接头松动、接触不良、引线连接异常或者分接开关触头问题，绕组直流电阻可能发生变化。通过定期进行变压器直流电阻测试，再与历史数据进行比较，可以较早发现一些潜在异常。

判断变压器直流电阻是否合格，不能只看某一个绝对数值。不同容量、不同绕组结构的变压器，正常电阻值本来就不同，因此实际判断通常需要结合三相之间的差异、同一变压器历史数据以及制造厂出厂测试数据进行综合分析。现行交接试验标准GB 50150-2016明确规定，变压器绕组连同套管的直流电阻应在各分接位置测量，并按照容量和绕组引出方式进行差值判断。

按照GB 50150-2016的交接试验要求，1600kVA及以下三相变压器，各相绕组电阻相互之间的差别不应大于三相平均值的4%；无中性点引出的绕组，线间电阻相互之间的差别不应大于三相平均值的2%。对于1600kVA以上变压器，各相绕组电阻相互之间的差别不应大于三相平均值的2%；无中性点引出的绕组，线间差别不应大于三相平均值的1%。

除了看三相之间的差异，还需要与出厂实测值进行比较。GB 50150-2016规定，变压器直流电阻与同温度下产品出厂实测值相比，相应变化不应大于2%。由于铜、铝导体的电阻都会随温度变化，因此不同温度下取得的测试数据不能直接机械比较，而应根据标准要求进行温度换算。标准给出了相应换算关系，计算常数铜导线取235、铝导线取225。

这里有一个现场测试中非常容易忽略的问题：**温度不同，电阻值也会不同。**比如同一台变压器，夏季测试和冬季测试的直流电阻可能存在差异，这并不一定意味着绕组出现了故障。如果试验人员直接拿两个不同温度下的数据进行比较，很容易产生误判。因此，做预防性试验时，应尽量记录绕组温度或顶层油温，并对不同温度下的数据进行合理换算后再进行趋势分析。

对于长期运行的变压器来说，历史数据往往比单次测试结果更有价值。假设某台变压器连续多年测试，三相直流电阻一直比较稳定，但某一次测试中某一相数据突然发生明显变化，即使绝对值还没有超过某个单项限值，也值得进一步检查。相反，如果设备从投运开始就存在一定的三相差异，而制造厂已经对这种差异作出说明，那么就不能简单按照通用比例判断。相关标准也考虑了这种情况。

在实际的变压器预防性试验中，还要注意分接位置。无励磁调压变压器变换分接位置后，需要重新进行直流电阻测试；有载调压变压器在分接开关检修后，也应按照相应要求对各分接位置进行测试。因为分接开关直接参与绕组电路连接，其触头状态发生变化后，直流电阻数据也可能发生变化。因此，不能只测一个分接位置后就认为整个变压器测试完成。

为什么现场经常强调使用专用的变压器直流电阻测试仪？主要是因为变压器绕组属于感性负载，传统电桥或普通万用表并不适合高效率完成这类测试。专业直流电阻测试仪能够向绕组施加稳定的直流测试电流，在电流逐渐达到稳定后采集电压并计算电阻，同时完成测试后的放电处理，从而提高现场测试效率和安全性。

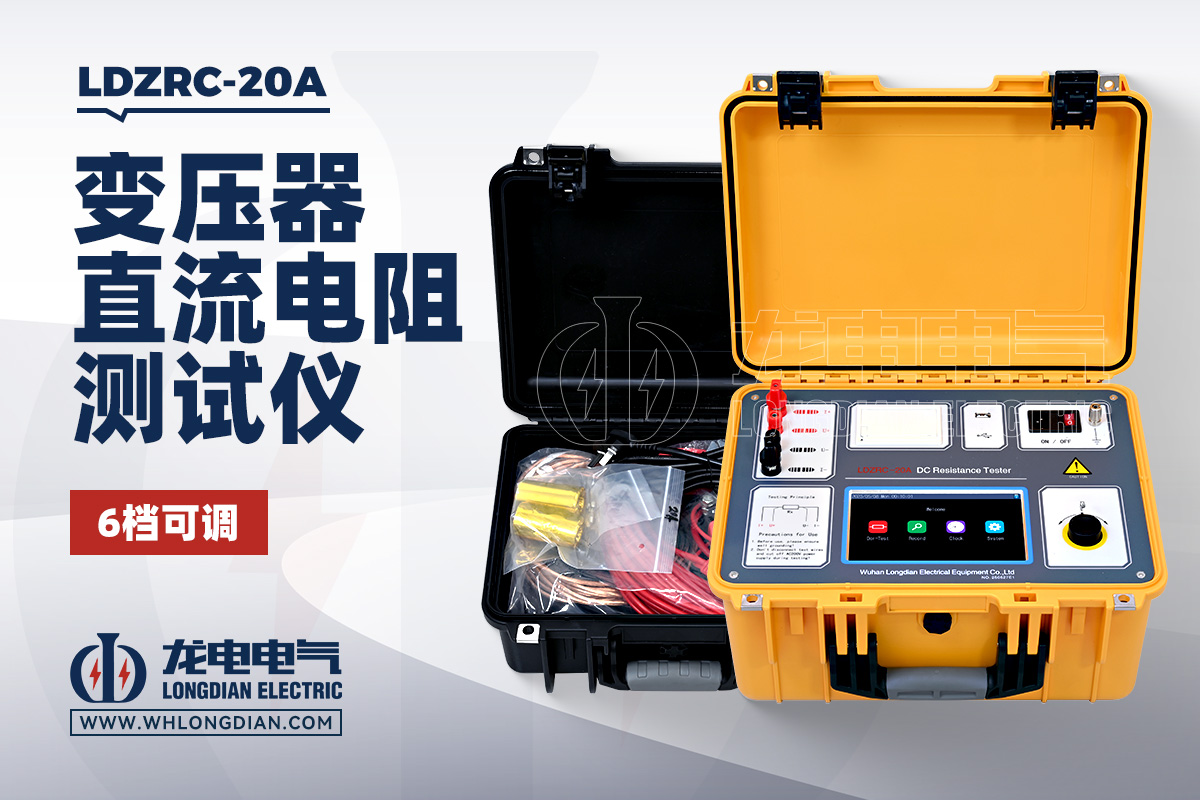

武汉市龙电电气设备有限公司研发生产的LDZRC变压器直流电阻测试仪，就是针对变压器绕组直流电阻测试应用设计的专业测试设备，可用于变压器出厂试验、交接试验、预防性试验以及检修后的直流电阻检测。实际测试时，工作人员可以根据被测变压器的容量、绕组结构和试验要求选择适合的测试方式，并在数据稳定后读取测试结果。

使用LDZRC进行变压器直流电阻测试时，现场人员还需要特别注意测试时间。变压器绕组有较大的电感，测试电流不会瞬间稳定，如果过早读取数据，可能导致测试结果不稳定。应等待电流和电阻值基本稳定后再记录。同时，测试完成后必须按照仪器规定完成放电，确认满足安全条件后再拆除测试线。

除了仪器本身，接线质量也直接影响测试结果。测试夹具接触不牢、端子氧化、接线位置错误或者相别记录混乱，都可能导致电阻数据异常。尤其是低阻值绕组测试，微小的接触电阻变化也可能对结果产生明显影响。因此，进行变压器直流电阻测试时，应保证测试线和夹具连接牢固，并按照变压器铭牌、试验方案和仪器说明书确认接线方式。

需要强调的是，“合格标准”不能简单理解成一个全国统一的固定电阻值。对于变压器直流电阻测试，通常要综合考虑设备容量、三相差异、线间差异、与出厂值的变化、温度换算、分接位置以及制造厂说明等因素。交接试验与运行中的预防性试验所采用的判定依据也可能不同，因此现场不能把交接试验的某个数据限值直接当成所有运行设备的唯一判断标准。GB 50150-2016和DL/T 596等标准分别针对不同试验场景提出要求，实际应用时应按照对应标准执行。

对于企业设备管理人员来说，建立完整的变压器直流电阻历史档案同样重要。每次试验都记录测试时间、环境温度、绕组温度、分接位置、三相电阻值以及测试设备信息，后续就可以形成连续的数据曲线。一旦某个数据出现明显偏离，就可以进一步结合油色谱、绝缘电阻、变比以及其他试验结果进行综合判断，而不是仅凭一次测试结果下结论。

从实际工作来看，变压器直流电阻测试周期解决的是“什么时候测”的问题，变压器直流电阻合格标准解决的是“测出来以后怎么看”的问题。两个环节缺一不可。周期太长，可能错过异常变化；只知道周期而不会分析数据，同样难以发挥预防性试验的作用。

因此，做变压器预防性试验时，不要简单记住一句“1～3年测一次”，更不能看到某个百分比就直接判断合格或不合格。应先确认当前采用的标准版本和设备类型，再结合变压器容量、绕组结构、分接位置、温度以及历史数据进行判断。对于交接试验，GB 50150-2016给出了明确的三相差值和出厂值比较要求；对于运行中的预防性试验，则应按现行DL/T 596及相关企业、设备检修规定执行。

武汉市龙电电气设备有限公司研发生产的LDZRC变压器直流电阻测试仪，可为变压器预防性试验提供直流电阻测试支持。对于电力运维、变电检修和配电设备管理单位来说，选择合适的变压器直流电阻测试仪只是第一步，更重要的是按照现行试验标准规范测试、准确记录数据，并结合历史结果进行趋势分析。这样做，才能真正发挥直流电阻测试在变压器状态评价和故障预防中的作用。
