绝缘电阻测试仪的开路电压、短路电流是什么意思？一文看懂关键参数

很多人在选购绝缘电阻测试仪时，都会看到“开路电压”“短路电流”这两个参数，但它们到底是什么意思？和实际测试有什么关系？是不是开路电压越高、短路电流越大，绝缘电阻测试仪就越好？如果对这些参数不了解，很容易在选型时只盯着测试电压和测量范围，却忽略了仪器实际的输出特性。下面结合绝缘电阻测试原理，对这两个参数做一个比较直观的说明。

绝缘电阻测试仪的基本工作原理并不复杂。测试时，仪器向被测设备施加一定等级的直流高压，同时检测流过绝缘材料的微小电流，再通过电压与电流之间的关系计算出绝缘电阻值。因此，仪器的高压输出能力、输出稳定性以及微小电流检测能力，都会影响最终测试结果。开路电压和短路电流，就是反映仪器输出特性的两个常见参数。

所谓开路电压，是指绝缘电阻测试仪输出端没有接入被测设备，也就是输出端处于空载状态时测得的电压。简单理解，就是仪器“没有接负载时，能够输出多少电压”。

例如，一台绝缘电阻测试仪标称测试电压为5000V，在空载情况下，输出端电压应能够达到接近设定的测试电压。这个时候对应的输出电压，就可以理解为开路电压。对于500V、1000V、2500V、5000V等不同电压等级的绝缘电阻测试仪来说，开路电压可以帮助用户了解仪器在空载状态下的高压输出水平。

不过，开路电压并不等于实际测试过程中始终存在的电压。真正接入被测设备后，设备会形成一定负载，测试电流随之产生，仪器的输出状态也会发生变化。因此，评价一台绝缘电阻测试仪，不能只看空载时电压能不能达到标称值，还要关注实际测试时的输出稳定性和带载能力。

短路电流则是另外一个概念。它通常是指绝缘电阻测试仪输出端处于短路或接近短路状态时，可以提供的电流大小。这个参数主要反映的是仪器高压输出部分在极端负载条件下的电流特性。

很多人看到“短路电流”后，会下意识认为这个数值越大越好，其实并不是这样。绝缘电阻测试仪与回路电阻测试仪、直流电阻测试仪等设备不同，它并不是靠大电流来完成主要测试任务。绝缘电阻测试的对象通常属于高阻负载，正常情况下流过被测设备的电流非常小，仪器实际上是在高压、小电流条件下完成绝缘性能测量。

所以，短路电流更适合用来理解仪器输出电路的特性，而不是直接作为判断绝缘电阻测试仪好坏的标准。特别是在正常测试状态下，被测设备并不会处于短路状态，因此实际测量电流一般远低于短路电流参数。

那么，开路电压和短路电流之间有什么联系？从电源输出特性的角度来看，它们反映的是仪器在不同负载条件下的输出能力。空载时，仪器主要表现为输出电压；随着负载逐渐加大，输出电流不断增加，输出电压也可能出现一定变化。优秀的绝缘电阻测试仪，需要在规定的测试范围内保持较好的输出稳定性，同时具备合理的限流和保护设计。

这也是为什么选择绝缘电阻测试仪时，不能简单地认为“开路电压越高越好”或者“短路电流越大越好”。真正重要的是参数之间是否匹配实际试验需求。比如需要开展5000V绝缘测试，就要确认仪器能够稳定输出相应等级的直流高压；如果主要用于变压器、电缆、高压开关等设备检测，还需要进一步关注绝缘电阻测量范围、测量精度以及现场抗干扰性能。

从实际测试过程来看，开路电压和绝缘电阻之间也有直接的联系。假设仪器输出电压为5000V，被测设备的绝缘电阻为500MΩ，根据基本计算关系，测试电流大约只有10μA。这个例子可以很直观地说明，绝缘电阻测试的核心并不是输出大电流，而是利用稳定的高压和对微小电流的准确检测，换算出被测设备的绝缘电阻。

因此，在看绝缘电阻测试仪技术参数时，除了关注开路电压和短路电流，还应该重点看测试电压范围、绝缘电阻测量范围、测量精度、输出稳定性以及自动放电等功能。尤其是测量高压电气设备时，测试完成后被测设备可能残留较高电压，仪器是否具备可靠的放电功能，是现场安全操作中非常值得关注的一项设计。

不同使用场景，对绝缘电阻测试仪的要求也有所不同。如果主要用于普通低压电气设备，500V或1000V等级的仪器可能已经能够满足部分测试需求；而用于变压器、电缆、高压开关、发电机、电动机等设备时，则可能需要2500V、5000V甚至更高等级的测试电压。此时，除了电压等级，还应结合具体试验标准和被测设备的绝缘结构进行选择。

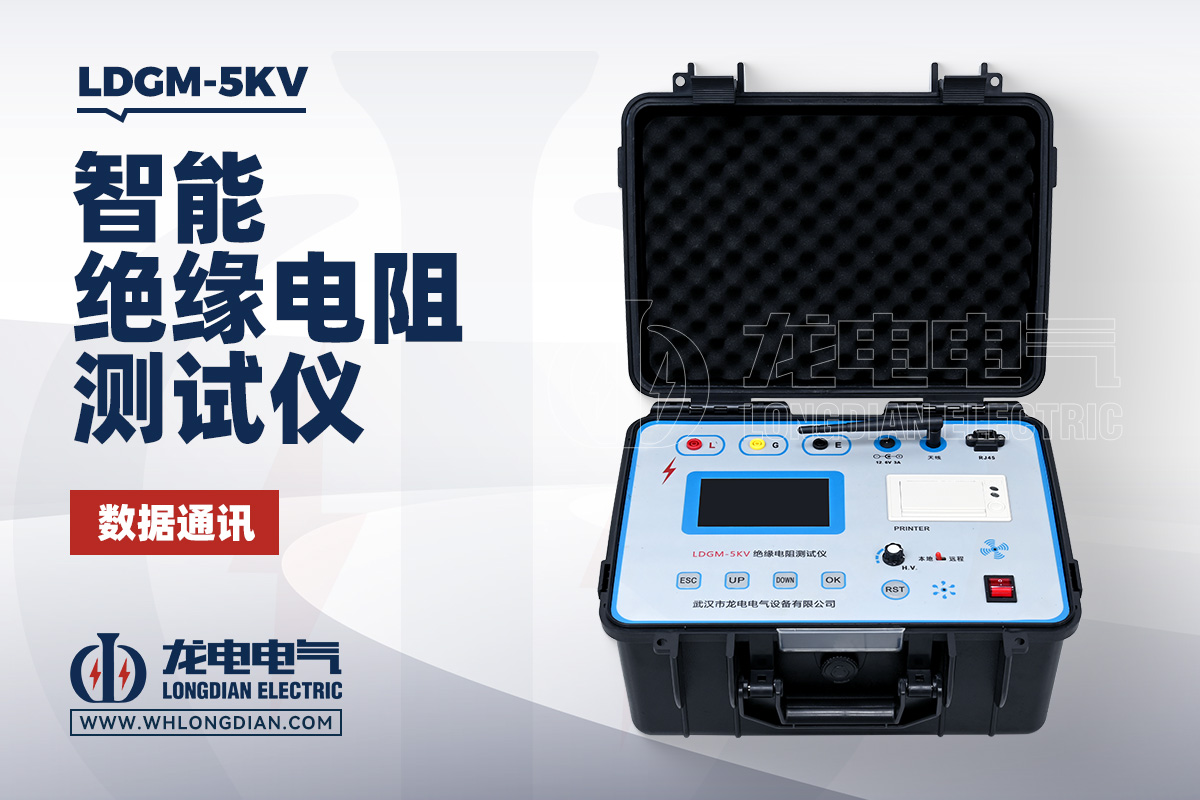

武汉市龙电电气设备有限公司研发生产的LDGM-5KV绝缘电阻测试仪，属于5kV高压绝缘电阻测试设备，可用于多种电气设备的绝缘性能检测。在实际应用中，可根据被测对象和试验要求进行相应测试，用于了解设备绝缘状态，为设备预防性试验、运行维护和故障判断提供测试数据。

LDGM-5KV绝缘电阻测试仪的应用场景可以覆盖变压器、电缆、高压开关、互感器、发电机、电动机等电气设备的绝缘检测。对于电力试验人员来说，使用这类设备时，不应该只关注“5KV”这个参数，还应结合实际测试要求关注输出性能、测量范围、测试稳定性和安全保护等指标。只有参数与现场需求匹配，绝缘电阻测试才能真正达到预期效果。

归根结底，绝缘电阻测试仪的开路电压，就是仪器在空载状态下能够输出的电压；短路电流，则反映输出端在短路或接近短路情况下的电流能力。两者都属于高压输出特性参数，但都不能单独作为判断仪器性能的唯一依据。

对于绝缘电阻测试仪的选型，真正应该关注的是一整套参数是否合理，包括测试电压、绝缘电阻测量范围、测量精度、输出稳定性、抗干扰能力以及安全保护功能等。尤其是在变压器、电缆和高压开关等设备检测中，只有综合考虑这些因素，才能选择到真正适合现场使用的绝缘电阻测试仪。

武汉市龙电电气设备有限公司研发生产LDGM-5KV绝缘电阻测试仪，如果用于电力设备和高压电气设备绝缘检测，可结合具体被测设备、试验要求和现场工况进行选型与配置。
