表面泄漏电流与体积泄漏电流有什么区别？对绝缘测试结果影响有多大

在做绝缘电阻测试时，为什么同一台设备、同一组测试电压，测出来的绝缘电阻值有时会出现明显变化？很多时候，问题并不一定出在绝缘材料本身，而可能与表面泄漏电流和体积泄漏电流有关。对于使用绝缘电阻测试仪进行电气设备绝缘检测的人员来说，区分这两种泄漏电流，能够更好地判断测试数据到底反映的是绝缘材料本身的问题，还是受到了设备表面状态、环境湿度等因素影响。

绝缘电阻测试的基本过程，是向被测设备施加一定等级的直流电压，然后测量通过绝缘系统的电流，再根据电压和电流的关系计算绝缘电阻。理想情况下，测试电流主要来自绝缘材料内部，也就是通常所说的体积泄漏电流。但在实际现场中，被测设备表面并不是绝对洁净、干燥的，灰尘、油污、水分、盐雾甚至凝露都可能形成导电路径，使一部分电流沿着绝缘材料表面流动，这就是表面泄漏电流。

体积泄漏电流主要发生在绝缘材料内部。电压施加到被测设备以后，由于绝缘材料并不是完全不导电的理想介质，内部仍然会存在非常微小的电流通过。对于状态正常的绝缘材料，这部分电流通常很小，而且具有一定规律性。因此，体积泄漏电流是绝缘电阻测试中非常重要的一部分，它能够反映绝缘材料本身的绝缘性能。

例如对变压器、电机、电缆等设备进行绝缘测试时，如果内部绝缘材料出现老化、受潮、开裂、炭化等问题，体积泄漏电流可能增大，最终表现为绝缘电阻下降。这种变化通常与设备本身的绝缘状态密切相关，因此具有较强的诊断价值。

表面泄漏电流则不同。它主要沿着绝缘材料表面流动，与被测设备表面的清洁程度、干燥程度、材料结构以及环境条件关系较大。尤其是在高湿度、高粉尘、盐雾或者长期户外运行的环境中，绝缘子、套管、电缆终端以及高压设备表面很容易形成一层具有一定导电能力的污染层。

当绝缘电阻测试仪施加高压后，这层污染层可能形成额外的电流通道。此时仪器检测到的总电流，就不再只是体积泄漏电流，而是包含了表面泄漏电流。这样一来，测得的绝缘电阻就可能比设备实际的内部绝缘水平偏低。

这也是现场检测中比较常见的一种情况。有些设备刚送到试验现场时，绝缘电阻测试结果并不理想，但经过清洁和充分干燥后，再次进行测试，绝缘电阻值明显提高。如果测试条件、测试电压和测试接线没有发生明显变化，那么很可能就是表面受潮或污染造成了较大的表面泄漏电流。

从测试结果来看，表面泄漏电流和体积泄漏电流都会进入仪器的检测回路，但二者反映的问题并不完全相同。体积泄漏电流更多反映绝缘材料内部状态，而表面泄漏电流更容易受到外部环境影响。因此，使用绝缘电阻测试仪进行检测时，不能看到绝缘电阻偏低就马上认定设备内部绝缘已经损坏，还需要结合设备表面情况、环境条件和历史测试数据进行判断。

特别是在高压设备绝缘测试中，这种区别更加明显。因为测试电压越高，绝缘系统中形成的漏电流通道越容易被体现出来。如果设备表面存在明显污秽、水膜或者凝露，高压作用下的表面泄漏电流可能进一步增加，从而导致绝缘电阻测试结果受到影响。

对于现场工作人员来说，测试前对被测设备进行检查非常重要。设备表面应尽可能保持干燥、清洁，必要时清除明显灰尘、油污和水分。如果设备刚经历雨淋、受潮或者处于高湿度环境，也不宜直接把一次测试结果作为判断绝缘状态的唯一依据。

除了清洁设备表面，还可以通过规范接线来减少表面泄漏电流对测试结果的影响。在一些对测量精度要求较高的场景中，可以根据被测设备结构采用屏蔽或保护端接线方法，将沿绝缘材料表面流动的泄漏电流从测量回路中旁路出去，从而减少其对最终测试结果的干扰。

这也是绝缘电阻测试中“保护环”或“屏蔽”思路的基本作用。简单来说，就是尽量让仪器重点测量真正需要关注的泄漏电流，而不是把设备表面形成的杂散泄漏电流全部计算进去。对于结构复杂、绝缘距离较大或者表面容易受潮的设备，这种测试方法尤其值得关注。

在判断绝缘测试结果时，还需要注意泄漏电流并不是一个完全固定的数值。温度、湿度、施加电压的时间以及绝缘材料的介电特性，都可能使测试电流发生变化。因此，绝缘电阻测试不能只盯着某一次测量值，而应结合设备历次测试数据进行趋势分析。

例如，一台长期运行的电动机，过去多次绝缘电阻测试结果保持稳定，这次测试突然明显下降。此时除了检查电机绕组及内部绝缘状态，也应该检查电机端部、接线盒、绝缘套管等位置是否存在潮湿、积尘或污染。如果经过清洁和干燥后测试值恢复，那么更需要考虑表面泄漏电流的影响，而不是直接判断内部绝缘发生严重劣化。

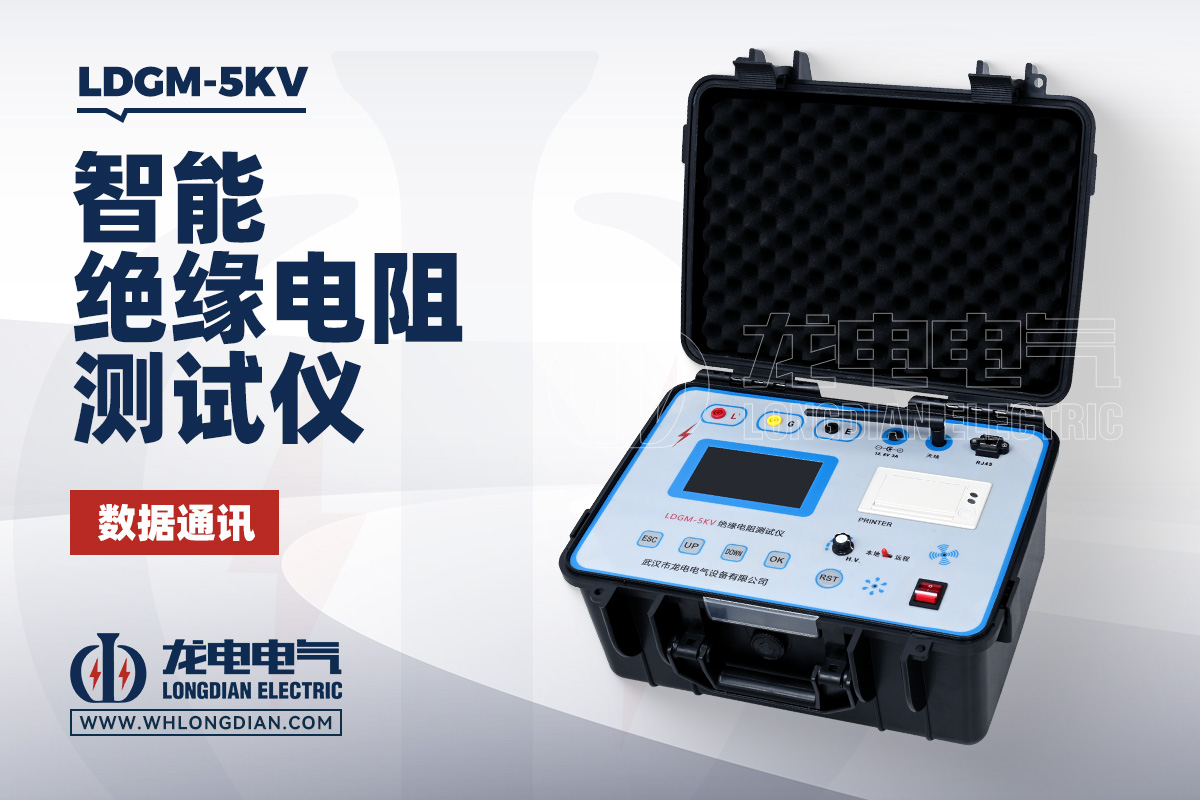

武汉市龙电电气设备有限公司研发生产的LDGM-5KV绝缘电阻测试仪，可用于电力设备及各类电气设备的绝缘性能检测。在实际测试中，使用LDGM-5KV绝缘电阻测试仪进行绝缘电阻测量时，应根据被测设备的结构、测试电压和现场环境选择合适的测试方式，同时注意设备表面清洁、测试接线以及测试时间等因素，以提高检测结果的参考价值。

LDGM-5KV绝缘电阻测试仪可应用于变压器、电缆、高压开关、互感器、发电机、电动机等设备的绝缘检测。对于现场试验人员来说，正确理解表面泄漏电流和体积泄漏电流的区别，可以避免仅凭一次测试数据判断设备绝缘状态，也有助于在测试结果异常时快速寻找原因。

从原理上看，绝缘电阻测试仪测得的结果，实际上是绝缘系统综合泄漏特性的表现。体积泄漏电流偏大，往往需要重点检查绝缘材料内部是否存在受潮、老化、损伤等问题；表面泄漏电流偏大，则应重点关注设备表面是否存在污染、潮湿、凝露等情况。

因此，做绝缘电阻测试时，不能简单地把“绝缘电阻低”直接等同于“绝缘材料坏了”。先检查测试环境和设备表面，再核对接线方式，最后结合历史数据和其他试验项目综合判断，往往能够更准确地找到问题所在。

对于电力设备预防性试验和日常运维来说，理解表面泄漏电流与体积泄漏电流的区别非常重要。只有把测试原理、现场环境和仪器性能结合起来，绝缘电阻测试结果才更有实际意义。使用LDGM-5KV绝缘电阻测试仪开展检测时，同样需要根据具体设备和试验要求规范操作，避免因表面污染、受潮或接线方式不合理而造成误判。
