常见电气绝缘缺陷有哪些？绝缘测试检测原理与判断方法解析

为什么有些电气设备运行多年一直正常，一到绝缘测试时却发现绝缘电阻明显下降？为什么同样是绝缘电阻偏低，背后的原因却可能完全不同？在变压器、电缆、高压开关、电机等电气设备运行过程中，绝缘系统会受到温度、湿度、电场、机械应力以及长期老化等因素影响，逐渐出现各种绝缘缺陷。做好绝缘测试，及时发现绝缘性能变化，是判断设备运行状态、降低绝缘故障风险的重要手段。

电气绝缘的作用，说到底就是把带电部分与其他导体、外壳以及大地可靠隔离开。正常情况下，绝缘材料具有较高的绝缘电阻，流过的泄漏电流很小。当绝缘材料内部或表面出现异常，泄漏电流可能增加，绝缘电阻随之下降。绝缘测试就是利用这一变化，通过施加规定的测试电压、检测泄漏电流等方式，对设备绝缘状态进行判断。

常见的电气绝缘缺陷，首先是绝缘受潮。设备长期处于潮湿环境、雨淋环境或者温湿度变化较大的场所，绝缘材料容易吸收水分。特别是一些老旧设备，密封性能下降后，内部绝缘材料可能逐渐受潮。水分进入绝缘层后，会使绝缘材料的导电能力增加，泄漏电流增大，最终表现为绝缘电阻下降。受潮引起的绝缘下降，有时在设备烘干后会明显改善，这也是现场判断绝缘问题时需要重点关注的一点。

绝缘老化也是非常常见的一类缺陷。电气设备长期运行时，绝缘材料会受到热、电、机械等多种因素作用，性能逐渐下降。例如电机绕组长期高温运行、变压器绝缘纸老化、电缆绝缘层长期承受电场作用，都可能导致绝缘材料性能降低。绝缘老化通常不是突然发生，而是一个逐步发展的过程，因此通过定期绝缘测试对数据进行纵向比较，比单独看一次测试结果更有意义。

除了受潮和老化，绝缘材料还可能出现机械损伤。电缆绝缘层破损、绝缘套管开裂、绕组绝缘磨损等，都可能造成绝缘性能下降。机械损伤有时比较直观，能够直接观察到；但有些损伤位于内部，仅凭肉眼无法判断，需要借助绝缘测试等试验手段进一步确认。

绝缘污染也是不能忽视的问题。设备长期暴露在粉尘、油污、盐雾等环境中，绝缘表面容易形成污染层。当污染层遇到潮气后，其导电能力会进一步增加，形成明显的表面泄漏电流。此时使用绝缘电阻测试仪进行测试，测得的绝缘电阻可能明显降低，但这种下降不一定完全来自绝缘材料内部，因此测试前对设备表面进行检查和清洁非常重要。

还有一类缺陷是绝缘局部放电相关缺陷。对于高压电气设备来说，如果绝缘内部存在气隙、裂纹、杂质或者局部电场集中等问题，可能产生局部放电。局部放电长期存在，会逐步侵蚀绝缘材料，最终形成更加严重的绝缘缺陷。需要注意的是，普通绝缘电阻测试主要用于评价绝缘整体状态，并不能代替专业的局部放电检测。因此，在发现绝缘参数异常时，还应结合设备类型和实际情况选择其他试验方法。

绝缘测试的基本原理其实并不复杂。以绝缘电阻测试为例，仪器向被测设备施加稳定的直流测试电压，然后检测通过绝缘系统的泄漏电流，再根据电压与电流之间的关系计算绝缘电阻。简单来说，就是测试电压一定时，泄漏电流越小，说明绝缘电阻通常越高；反过来，泄漏电流明显增加，往往意味着绝缘性能出现变化。

绝缘电阻的基本计算关系可以用公式R=U/I表示，其中R代表绝缘电阻，U代表测试电压，I代表测得的泄漏电流。正因为如此，绝缘测试并不是单纯“测一个电阻值”，而是通过检测绝缘系统在特定测试电压下的电气响应，来判断其绝缘性能。

实际测试中，绝缘缺陷并不一定都会以同一种方式表现出来。例如设备受潮后，绝缘电阻可能下降；设备表面污染严重时，表面泄漏电流可能明显增加；绝缘材料老化后，绝缘电阻可能长期呈下降趋势。因此，判断绝缘缺陷时，既要看测试结果，也要看测试条件。

测试电压也是影响绝缘测试结果的重要因素。不同设备、不同电压等级和不同试验要求，对测试电压的选择并不完全相同。测试电压过低，可能无法充分反映某些绝缘缺陷；测试电压过高，又可能对某些绝缘结构造成不必要的电气应力。因此，进行绝缘测试时，应按照设备技术要求、试验规范以及现场实际情况选择合适的测试电压。

除了绝缘电阻值本身，还可以关注测试过程中数据的变化趋势。有些设备刚加压时绝缘电流较大，随着时间增加逐渐下降，这与绝缘材料的极化和吸收过程有关。因此，部分绝缘测试不仅关注最终绝缘电阻，还会结合规定时间下的测试数据进行判断。通过连续测试和历史数据对比，更容易发现绝缘性能是否正在逐步恶化。

对于现场检测来说，测试环境同样不能忽略。温度、湿度以及设备表面清洁程度都会影响绝缘测试结果。特别是在高湿度环境下，如果设备表面存在凝露或污染，测试得到的绝缘电阻可能明显偏低。因此，当绝缘测试结果异常时，应先确认测试条件、设备状态和接线方式是否正常，再进一步判断内部绝缘是否存在问题。

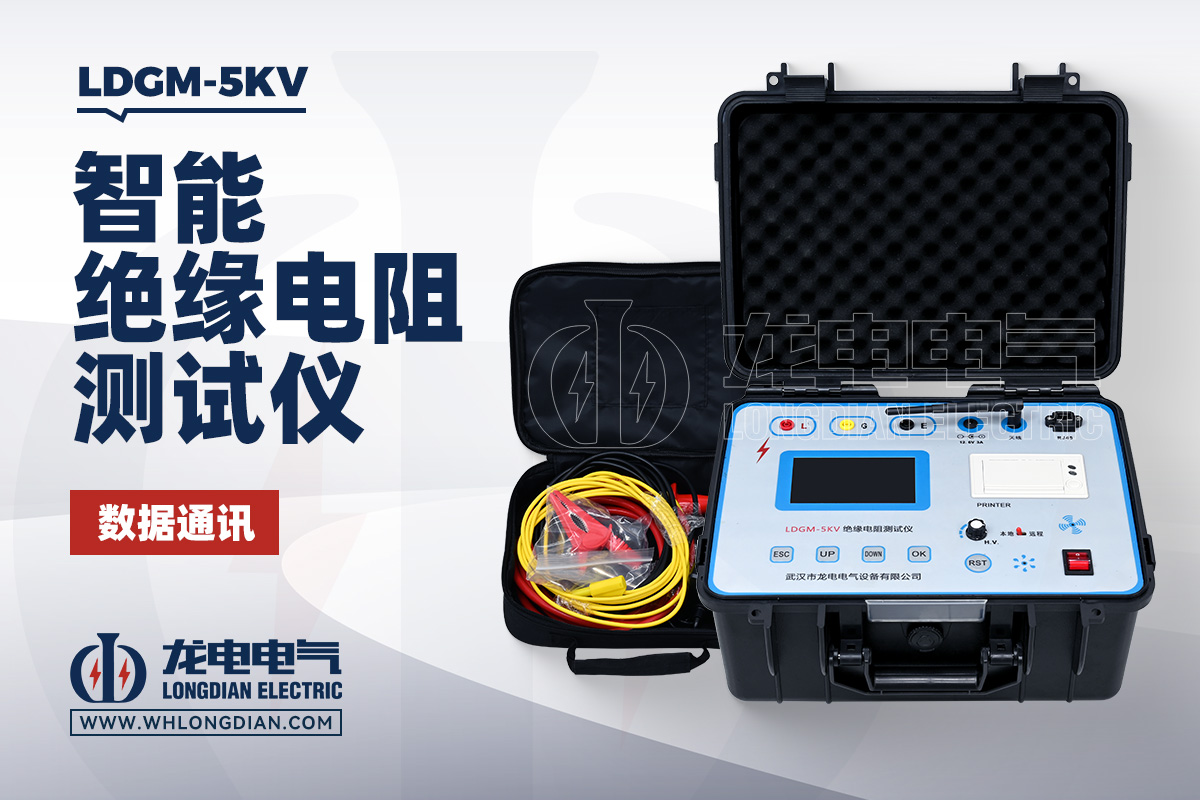

武汉市龙电电气设备有限公司研发生产的LDGM-5KV绝缘电阻测试仪，可用于多种电气设备的绝缘性能检测。该类5kV绝缘测试设备适用于变压器、电缆、高压开关、互感器、发电机、电动机等设备的绝缘电阻测试。在实际应用中，使用LDGM-5KV绝缘电阻测试仪，可以根据被测设备和试验要求选择合适的测试电压，对设备绝缘状态进行检查，为设备检修和预防性试验提供测试依据。

对于使用LDGM-5KV绝缘电阻测试仪开展绝缘测试的人员来说，测试前应检查被测设备是否停电并充分放电，同时确认测试接线正确。设备表面如果存在明显水分、油污和积尘，也应先进行处理。测试结束后，还应按照规范进行放电，避免设备因残余电荷造成安全风险。

需要注意的是，绝缘测试是一种非常实用的状态检查手段，但它并不能代替所有绝缘试验。对于不同类型的电气绝缘缺陷，还可能需要结合直流耐压、交流耐压、介质损耗、局部放电、绝缘油试验等检测方法进行综合判断。绝缘电阻正常，并不意味着设备不存在所有类型的绝缘缺陷；同样，绝缘电阻下降，也不能仅凭一个数据就确定具体故障位置。

对于电力设备运维人员来说，真正有价值的绝缘测试，不只是得到一个“合格”或者“不合格”的数字，而是通过连续、规范的检测，掌握设备绝缘状态的变化趋势。特别是变压器、电缆、高压开关、发电机和大型电机等关键设备，更应该建立历史测试数据，对绝缘电阻变化进行持续跟踪。

总的来看，电气设备常见绝缘缺陷主要包括受潮、老化、机械损伤、表面污染以及局部绝缘异常等。绝缘测试则是通过向设备施加规定电压、检测泄漏电流并计算绝缘电阻，对绝缘状态进行判断。正确理解绝缘缺陷类型和绝缘测试原理，有助于避免把所有绝缘电阻下降都简单归结为“绝缘材料损坏”，也能提高现场故障判断的准确性。

对于需要开展高压绝缘检测的场景，武汉市龙电电气设备有限公司研发生产的LDGM-5KV绝缘电阻测试仪，可作为现场绝缘测试的一种设备选择。实际使用时，应结合被测设备类型、试验要求、环境条件以及相关规程进行规范操作，让测试数据真正为设备运行维护和预防性试验提供参考。
