绝缘电阻测试仪接线方法详解：L、E、G三个端子到底怎么接？

绝缘电阻测试仪接线时，L、E、G三个端子分别接哪里？为什么有时候只需要接L和E，而测量高阻绝缘时又建议使用G端子？很多电工第一次使用绝缘电阻测试仪时，最容易弄错的就是这三个接线端子的作用。如果L、E、G接错，不仅可能导致测量结果不准确，还可能让表面泄漏电流等干扰因素进入测量回路。想把绝缘电阻测试做好，先把三个端子的作用搞清楚非常重要。

绝缘电阻测试仪通常通过向被测设备施加直流测试电压，再检测泄漏电流，最终计算得到绝缘电阻。L、E、G三个端子本质上分别承担测量高压输出、回流以及保护屏蔽的作用。不同厂家对端子名称的标注可能略有差异，但常见的L、E、G含义基本是一致的。掌握这三个端子的接线逻辑后，绝缘电阻测试仪的接线其实并不复杂。

L端通常表示线路端，也可以理解为高压测量端。进行绝缘电阻测试时，L端需要接到被测设备需要测量的绝缘部分。比如测量电机绕组对地绝缘，可以将L端接到电机绕组，E端接到设备外壳或地端，通过这种方式测量绕组与外壳之间的绝缘电阻。

E端通常表示接地端，也叫地端或回路端。它主要用于构成测试回路。在大多数绝缘电阻测试中，L和E是最基本的一组接线。比如测量电缆芯线对地绝缘时，L端接电缆芯线，E端接电缆金属屏蔽层或接地端。仪器通过L端施加测试电压，从E端形成返回回路，然后测量其中的泄漏电流。

G端则是保护端，也常被称为屏蔽端。它的作用不是作为主要测量回路的普通接线端，而是用于把不希望进入测量回路的表面泄漏电流、杂散电流等旁路掉，从而减少这些因素对绝缘电阻测量结果的影响。

简单来说，L负责“测量端”，E负责“回路端”，G负责“保护和屏蔽”。这是理解绝缘电阻测试仪接线方法最简单的一句话。

如果只是进行普通的绝缘电阻测试，很多情况下只需要使用L和E两个端子。例如测量一根电线或电缆的芯线对地绝缘，可以将L接芯线，E接地端，然后按照设备要求选择合适的测试电压进行测量。对于普通低压配电设备、电机等简单测试场景，L、E两端接线已经能够满足基本测试需求。

但如果被测设备结构比较复杂，或者绝缘表面存在比较明显的泄漏通道，只使用L和E测试，表面泄漏电流可能被仪器一起测量进去，从而使最终得到的绝缘电阻值偏低。这个时候，就可以考虑使用G端进行保护接线。

例如，在测量一个具有绝缘套管的高压设备时，绝缘材料表面可能存在灰尘、潮气或者污秽。在测试电压作用下，这些污染物可能形成表面泄漏通道。此时表面泄漏电流会从绝缘表面流动，如果直接进入测量回路，仪器就可能把它当作被测绝缘的泄漏电流进行计算，最终导致测试结果受到影响。

使用G端的目的，就是将这部分不希望参与测量的表面泄漏电流进行旁路，使仪器更关注被测绝缘体内部的泄漏电流。也就是说，G端实际上是一种“保护测量”的辅助端子。

以电缆绝缘测试为例，如果需要测量电缆芯线与绝缘层之间的绝缘性能，可以按照具体电缆结构进行接线。测试前先明确被测导体、金属屏蔽层和保护层的关系，再根据试验要求连接L、E和G。不同电缆结构接线方式并不完全一样，因此不能机械套用一种接法。

对于电机绕组绝缘测试，同样需要根据测试对象确定接线。测量绕组对地绝缘时，通常将L端接绕组，E端接电机外壳或地端。如果需要排除绕组端部或绝缘表面的泄漏电流影响，再结合G端进行保护接线。具体接线位置应根据电机结构和试验要求确定。

变压器的绝缘测试更加需要注意接线关系。变压器具有高压绕组、低压绕组、铁芯、外壳等多个部分，测试不同绕组之间以及绕组对地的绝缘电阻时，L、E、G的连接方式也会发生变化。实际操作不能简单认为“L接高压、E接地”就适用于所有测试项目，而应该根据具体测试对象分别建立测量回路。

很多人容易犯的一个错误，就是把G端直接当成普通接地端使用。实际上，G端与E端虽然都可能与地有关，但功能并不相同。E端是测试回路的一部分，而G端主要承担保护屏蔽作用。两者不能在所有场景下随意互换。

还有一个常见问题：为什么有时候不用G端也能测出绝缘电阻？这是因为并非所有测试对象都容易受到表面泄漏电流影响。对于结构简单、表面干燥、环境条件较好的设备，L、E两端测试已经能够获得比较稳定的结果。但对于高阻值绝缘、复杂绝缘结构以及对测量精度要求较高的测试，合理使用G端通常更有意义。

绝缘电阻越高，测量时对各种微小泄漏电流就越敏感。当被测绝缘达到几百兆欧、几千兆欧甚至更高阻值时，一点很小的表面泄漏电流就可能明显影响最终结果。因此，在高阻绝缘测试中，G端的保护作用更加值得重视。

在实际使用绝缘电阻测试仪时，除了L、E、G接线方法，还必须注意安全。绝缘电阻测试属于带有高压输出的测试工作，接线之前必须确认被测设备处于停电状态，做好验电、放电和必要的安全隔离。测试过程中，不应触碰测试端或被测设备裸露导体。测试结束后，也不能因为仪器已经停止输出就立即接触被测设备，还需要按照设备说明和操作规程进行充分放电。

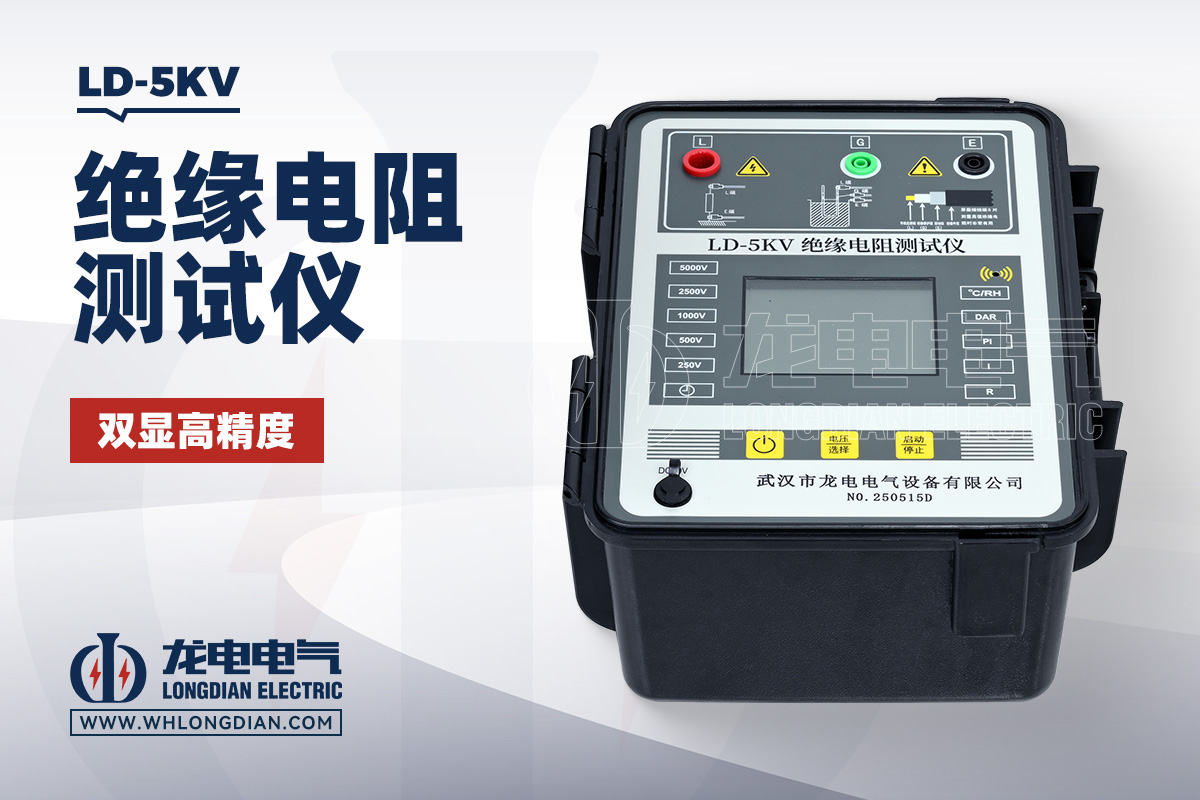

武汉市龙电电气设备有限公司研发生产的LD-5KV绝缘电阻测试仪，可用于变压器、电缆、高压开关、互感器、发电机、电动机等设备的绝缘性能检测。在使用LD-5KV绝缘电阻测试仪进行绝缘电阻测试时，可根据具体被测对象选择合适的L、E、G接线方式。对于普通绝缘测试，可采用L、E基本接线；对于需要降低表面泄漏电流影响的测试，可根据被测结构合理使用G端。

LD-5KV绝缘电阻测试仪属于5kV等级绝缘测试设备，适用于多种电气设备的高压绝缘检测。实际应用时，测试电压并不是越高越好，接线也不是越复杂越好，而是要根据设备类型、额定电压、绝缘结构以及具体试验要求选择合适方案。正确接线的目的，就是让仪器得到更真实、更稳定的绝缘测试数据。

如果测试结果明显偏低，除了检查设备本身绝缘状态，还应该检查接线是否正确。尤其是L、E端是否接反、测试回路是否形成、设备表面是否潮湿或污染，以及是否存在不必要的表面泄漏路径，都可能影响绝缘电阻测试结果。对于高阻值测试，还应结合G端保护接线进一步排查。

归纳起来，绝缘电阻测试仪的L端通常接被测导体或被测绝缘部分，E端接设备外壳、地端或测试回路的另一端，G端则主要用于屏蔽和旁路不希望进入测量回路的表面泄漏电流。普通测试以L、E接线为基础，复杂或高阻绝缘测试则可以根据需要增加G端保护。

掌握L、E、G三个端子的正确接线方法，是做好绝缘电阻测试的基础。实际操作中不能只记住“L接什么、E接什么”，还要理解每个端子的作用，再结合变压器、电缆、电机、高压开关等不同设备的结构确定具体接线方式。这样不仅能够减少接线错误，也有助于提高绝缘测试数据的准确性和参考价值。
