如何用绝缘电阻测试仪测量电力电缆绝缘电阻？接线与操作步骤详解

电力电缆绝缘电阻怎么测？绝缘电阻测试仪到底怎么接线？测试电压应该选多少，测完之后为什么还要放电？这些问题看起来简单，但在电力电缆绝缘测试现场却非常常见。电缆绝缘电阻是判断电缆绝缘状态的重要参考指标之一，接线错误、测试电压选择不合理，或者测试前后操作不规范，都可能影响最终结果。因此，掌握正确的电力电缆绝缘电阻测试方法，对电气试验人员和设备运维人员来说非常重要。

使用绝缘电阻测试仪测量电力电缆绝缘电阻，本质上是向电缆施加一定等级的直流测试电压，然后检测泄漏电流，根据测试结果计算绝缘电阻。电缆绝缘性能越好，在规定测试条件下表现出的泄漏电流通常越小，对应的绝缘电阻也越高。通过定期测试并与历史数据进行对比，可以及时发现电缆绝缘受潮、老化、损伤等异常变化。

进行电力电缆绝缘电阻测试之前，首先要确认电缆已经停电，并按照现场安全要求完成验电、隔离和放电。对于两端连接其他设备的电缆，还需要根据具体试验要求做好拆除或隔离，避免其他设备对测试回路产生影响。特别需要注意的是，绝缘电阻测试仪会输出直流高压，因此测试人员在接线之前必须确认被测电缆处于安全状态，严禁在带电状态下直接接线。

测试电压的选择不能简单理解成“电压越高越好”。电力电缆的绝缘电阻测试电压，应结合电缆额定电压、结构、绝缘材料以及相关试验要求确定。不同电压等级电缆的测试要求并不完全相同，实际测试时应优先参考电缆制造商技术文件、工程试验方案以及适用的标准规程。对于需要进行较高电压等级绝缘检测的场景，可以选择相应等级的绝缘电阻测试仪，但并不意味着所有电缆都需要使用最高测试电压。

电缆绝缘电阻测试的基本接线方式，与电缆芯数和测试项目有关。以单芯电缆对地绝缘测试为例，通常可以将绝缘电阻测试仪的L端接电缆导体，E端接电缆金属屏蔽层或接地端，然后对导体与屏蔽层之间的绝缘电阻进行测量。对于多芯电力电缆，则可以根据试验要求分别测量各芯线对地以及芯线之间的绝缘电阻。

例如测量三芯电力电缆时，可以依次将其中一芯作为被测芯，用绝缘电阻测试仪的L端连接该芯导体，其余芯线与金属屏蔽层按照试验要求连接到E端或接地端，分别进行测试。测试完成后，再更换被测芯线，逐芯完成测量。这样能够比较全面地了解电缆各芯之间及各芯对地的绝缘情况。

实际接线时，电缆两端的状态也需要统一考虑。对于较长电缆，电缆本身具有较大的分布电容，测试时会出现明显的充电过程。因此，刚开始施加测试电压时，测试电流可能相对较大，随着电缆逐渐充电，电流会逐步下降，绝缘电阻读数也可能不断变化。这属于电缆绝缘测试中的正常现象，因此不能刚开始测试几秒就立即把读数作为最终结果。

测试时间也是影响电缆绝缘电阻测试结果的重要因素。实际测试时，应按照相应试验要求在规定时间读取数据。对于一些需要进行吸收比或极化指数分析的测试，还需要记录不同时间点的绝缘电阻值。这样得到的不仅是一个瞬时绝缘电阻数据，还可以进一步观察绝缘系统随时间变化的趋势。

对于电力电缆来说，绝缘电阻并不是一个完全固定不变的数值。电缆长度越长，其分布电容通常越明显；环境温度、湿度以及电缆绝缘材料状态，也都可能影响测量结果。因此，在进行绝缘电阻测试时，建议尽可能记录测试电压、环境条件、测试时间以及历史数据，以便后续进行横向和纵向比较。

有些电缆测试时还会受到表面泄漏电流的影响。如果电缆终端存在潮湿、污秽或者污染物，高压测试过程中可能形成额外的表面泄漏通道，造成绝缘电阻测试结果偏低。遇到这种情况，不应马上认定电缆内部绝缘已经损坏，而应该检查电缆终端、套管以及外露绝缘表面的清洁和干燥情况。对于测量精度要求较高的场景，还可以根据电缆结构和仪器端子配置合理使用保护端，尽量降低表面泄漏电流对测试数据的影响。

在实际测试中，如果发现某根电缆绝缘电阻突然明显下降，建议先从测试条件查起。可以检查测试接线是否正确、测试端是否存在接触不良、电缆终端是否受潮，以及是否有其他设备未完全隔离。确认测试过程没有问题后，再结合电缆历史测试数据判断是否存在绝缘性能下降。

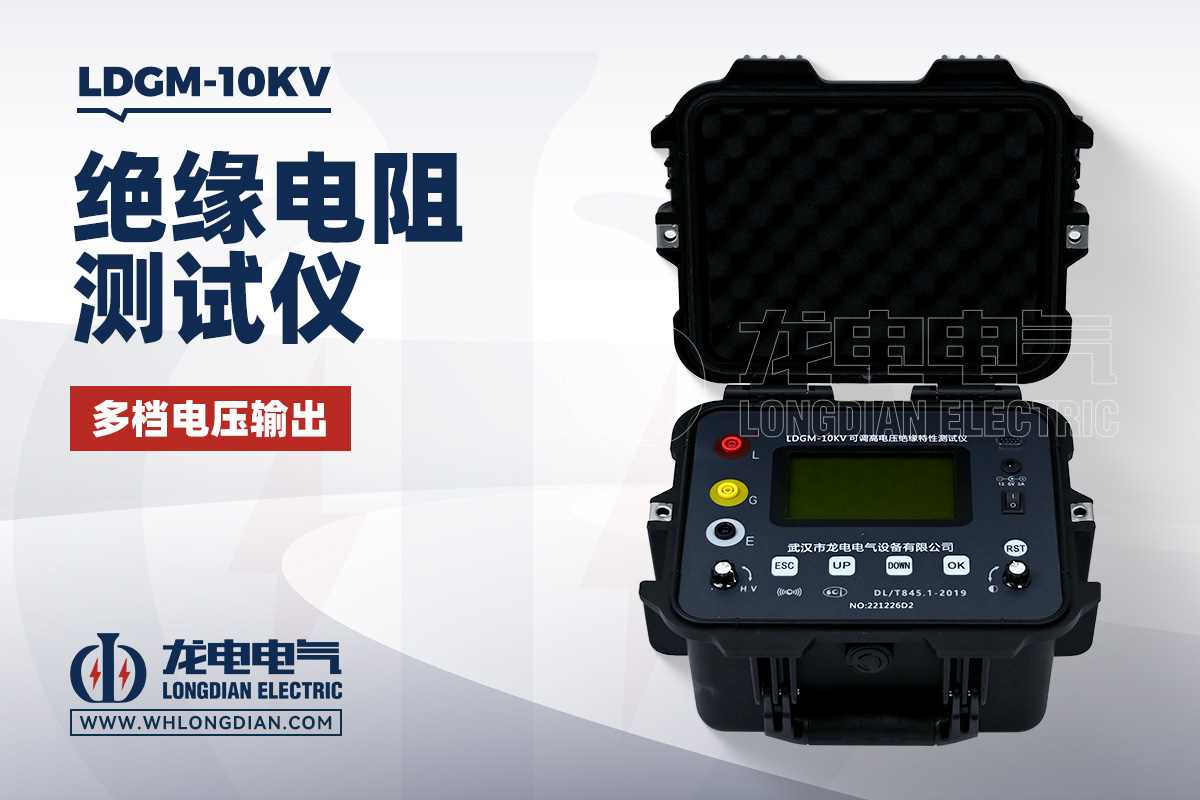

武汉市龙电电气设备有限公司研发生产的LDGM-10KV绝缘电阻测试仪，可用于电力电缆以及多种高压电气设备的绝缘性能检测。针对电缆绝缘测试，LDGM-10KV可根据具体试验要求选择相应测试电压，对电缆芯线对地、芯线之间等绝缘状态进行检测，为电缆运行维护和预防性试验提供测试数据。

使用LDGM-10KV绝缘电阻测试仪测量电力电缆绝缘电阻时，首先要根据电缆额定电压和试验要求选择合适测试电压，再根据电缆结构确定L、E等测试端子的连接方式。对于多芯电缆，应按照试验方案分别完成各芯线的绝缘测试，并认真做好测试数据记录。测试过程中不要随意改变接线，以免造成数据波动甚至产生安全风险。

测试结束后，绝缘电阻测试并没有真正“结束”。由于电缆存在分布电容，测试后可能残留电荷。此时必须按照操作规程进行充分放电，确认电缆已经安全放电后，再进行拆线或后续检修工作。对于长距离、高电压等级电缆，这一步尤其不能省略。

另外，绝缘电阻测试主要反映电缆绝缘系统在规定直流测试电压下的绝缘状态，并不能单独判断电缆所有类型的故障。如果需要进一步判断电缆是否存在局部缺陷、击穿风险或具体故障位置，还需要根据实际情况结合耐压试验、局部放电检测、电缆故障测试等其他检测手段进行综合判断。

从实际工作流程来看，使用绝缘电阻测试仪测量电力电缆绝缘电阻，可以简单归纳为“停电确认、规范接线、选择测试电压、开始测试、按规定时间读取数据、测试完成后充分放电、整理并保存测试记录”。每个环节都很重要，尤其是测试前后的安全操作不能忽略。

对于电力运维和检修人员来说，绝缘电阻测试的价值并不只是看某一次测量结果是否偏高或偏低，更重要的是通过定期检测建立电缆绝缘状态变化记录。当同一根电缆多次测试数据出现持续下降趋势时，即使暂时还没有发生明显故障，也应该结合运行时间、环境条件和其他试验结果进一步分析，提前安排检查和维护。

总的来说，使用绝缘电阻测试仪测量电力电缆绝缘电阻并不复杂，但前提是接线正确、测试电压选择合理、测试过程规范，并在结束后做好放电。对于不同电压等级和不同结构的电力电缆，具体测试方法会有所区别，实际工作中应以设备技术文件、试验方案及相关标准要求为依据。

武汉市龙电电气设备有限公司研发生产LDGM-10KV绝缘电阻测试仪，可用于电力电缆、变压器、高压开关等设备的绝缘性能检测。对于需要开展10kV及相关高压电气设备绝缘测试的用户，可以根据实际检测对象、测试电压和功能需求进行选择，让绝缘测试数据更好地服务于电力设备检修与运行维护。
