绝缘电阻测试相关国家标准有哪些？GB规范与常用标准汇总

绝缘电阻测试应该参考哪些国家标准？GB规范中有没有针对变压器、电缆、高压开关等设备的具体要求？很多电气试验人员在使用绝缘电阻测试仪时，知道要“测绝缘”，却不清楚具体应该查哪一项标准。实际上，绝缘电阻测试并不是只对应一个国家标准，而是会根据被测设备类型、试验阶段和具体测试项目，分别涉及工程建设标准、产品标准以及试验方法标准。了解这些标准，才能避免拿错标准、看错要求。

在电力设备试验领域，《电气装置安装工程 电气设备交接试验标准》GB 50150-2016，是绝缘电阻测试中非常常见的一项标准。该标准适用于电气设备安装后的交接试验，并对不同电气设备的试验项目和要求作出规定。在实际工程中，变压器、互感器、断路器、隔离开关、电力电缆等设备的交接试验，都可能涉及绝缘电阻测量。现行标准为GB 50150-2016，替代了GB 50150-2006。相关电力建设现行技术标准目录也将GB 50150-2016列为电气设备交接试验标准。

如果关注的是高电压试验的通用原则，可以参考GB/T 16927.1-2011《高电压试验技术 第1部分：一般定义及试验要求》。该标准目前仍为现行标准，主要规定高电压试验中的一般定义及试验要求，并与IEC 60060-1:2010相关。对于高压试验人员来说，它属于比较基础的参考标准。不过需要注意，目前GB/T 16927.1-2011已经进入修订程序，国家标准计划显示其修订项目正在推进，因此实际项目执行时应留意最新标准状态。

对于电力电缆，绝缘电阻测试对应的专门国家标准比较明确，即GB/T 3048.5-2007《电线电缆电性能试验方法 第5部分：绝缘电阻试验》。该标准目前处于现行状态，规定了电线电缆绝缘电阻试验的方法，替代了早期的GB/T 3048.5-1994和GB/T 3048.6-1994。国家标准信息公共服务平台显示，GB/T 3048.5-2007于2008年5月1日实施，并在2021年复审后继续有效。

因此，在做电力电缆绝缘电阻测试时，不能只搜索“绝缘电阻测试国家标准”然后套用一个通用结论。电缆本身应重点查看产品类别对应的标准以及GB/T 3048.5等试验方法标准；如果属于工程交接试验，还应结合GB 50150-2016中对应设备的交接试验要求。也就是说，“怎么测”和“测到什么要求”并不一定来自同一个标准，现场试验人员需要将产品标准、试验方法标准和工程验收要求结合起来。

对于电力变压器，绝缘试验相关标准同样需要单独关注。现行的GB/T 1094.3-2017《电力变压器 第3部分：绝缘水平、绝缘试验和外绝缘空气间隙》，就是变压器绝缘试验的重要产品标准之一。该标准目前为现行推荐性国家标准，2018年7月1日起实施，并替代了GB/T 1094.3-2003。它重点涉及变压器绝缘水平、绝缘试验以及外绝缘空气间隙等内容。

这里需要特别提醒，变压器绝缘电阻测试并不能简单等同于“只要测一个兆欧值就可以”。具体测量项目、测试部位、试验电压以及判定方式，要结合变压器型号、绝缘结构、试验阶段和适用标准来确定。尤其是大型电力变压器，绝缘电阻测试往往还会与吸收比、极化指数、介质损耗等项目结合分析，单看某一个测试值并不能覆盖全部绝缘状态。

在高压开关设备领域，绝缘电阻同样属于常见试验项目。实际交接试验可依据GB 50150-2016相关条款执行，其中开关设备的绝缘电阻测量、分合闸线圈绝缘电阻等均属于相关试验内容。公开的标准引用资料中，也可以看到GB 50150-2016被用于高压开关设备绝缘电阻测量及相关试验项目。

如果涉及局部放电，则应注意局部放电与绝缘电阻测试是两个不同试验项目。GB/T 7354-2018《高电压试验技术 局部放电测量》是现行的局部放电测量国家标准，2019年4月1日起实施，替代GB/T 7354-2003。它适用于局部放电测量相关试验，并不能用来代替绝缘电阻测试标准。

另外，绝缘材料本身的试验标准，也不能与电气设备绝缘电阻测试混为一谈。例如GB/T 1408.1-2016《绝缘材料 电气强度试验方法 第1部分：工频下试验》，主要针对绝缘材料电气强度的工频试验，并不是电力设备现场绝缘电阻测试的通用标准。国家标准信息公共服务平台显示，该标准目前为现行标准，于2017年7月1日起实施。

从实际工作角度来看，查绝缘电阻测试标准可以按照“设备类型＋试验阶段＋测试项目”的思路进行。比如，新建变电站设备投运前进行交接试验，应优先查看GB 50150-2016；做电力电缆产品试验，应重点关注GB/T 3048.5-2007以及该类电缆对应的产品标准；做电力变压器绝缘试验，则需要结合GB/T 1094系列标准；进行高电压试验时，再结合GB/T 16927系列标准理解试验的一般技术要求。

还需要注意，“GB”“GB/T”并不是一回事。“GB”通常表示强制性国家标准；“GB/T”表示推荐性国家标准。工程现场到底执行哪项标准，除了看标准名称和编号，还要看项目合同、设计文件、设备技术条件以及相关行业规定。尤其是电气设备试验，不能因为某项标准名称里出现“绝缘”两个字，就直接把它当成现场绝缘电阻测试的判定依据。

使用绝缘电阻测试仪时，也不能简单根据某个网上文章给出的“绝缘电阻必须达到多少兆欧”来判断设备是否合格。不同设备、不同电压等级、不同绝缘结构以及不同试验阶段，要求可能完全不同。正确做法是先确定被测设备，再查对应的产品标准或工程验收标准，最后按照规定的测试方法选择绝缘电阻测试仪和测试电压。

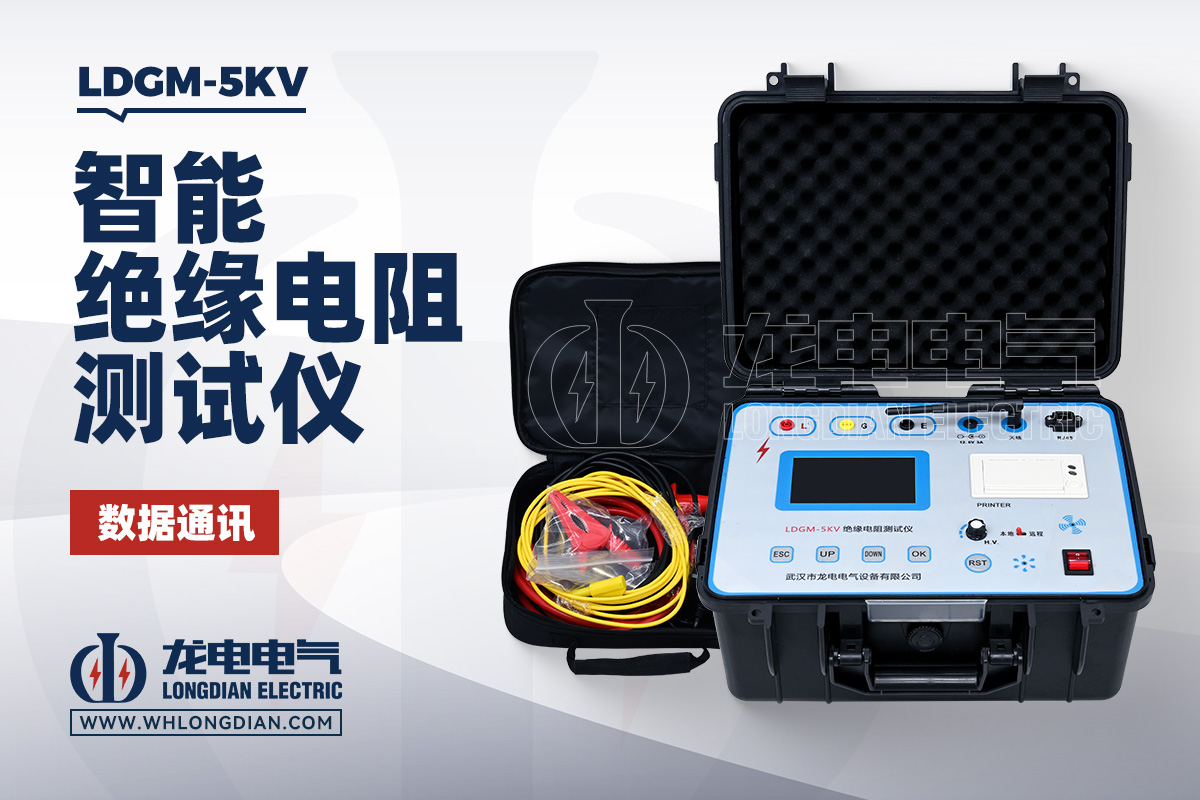

武汉市龙电电气设备有限公司研发生产的LDGM-5KV绝缘电阻测试仪，可用于变压器、电缆、高压开关、互感器、电动机、发电机等电气设备的绝缘性能检测。在实际使用LDGM-5KV绝缘电阻测试仪时，建议根据被测设备对应的标准和试验方案确定测试电压及测试方法，而不是单纯按照仪器的最高输出电压进行测试。

对于电力试验人员来说，选择绝缘电阻测试仪时除了关注5kV测试等级，还需要结合绝缘电阻测量范围、测量精度、定时测试、吸收比或极化指数等功能，以及现场安全保护要求综合考虑。真正合适的仪器，不是参数越多越好，而是能够覆盖实际试验项目，并且与现行标准要求相匹配。

从目前公开的标准信息来看，绝缘电阻测试相关GB规范并不是一张简单的“标准清单”，而是分布在不同设备和不同试验体系中。比较常用的包括GB 50150-2016、GB/T 3048.5-2007、GB/T 1094.3-2017、GB/T 16927.1-2011等。需要特别关注的是，GB/T 16927.1-2011已经进入修订流程，因此技术人员在制定新的试验方案时，应及时核对最新标准状态。

归根结底，绝缘电阻测试标准怎么查，关键不是死记标准编号，而是先确定“测什么设备、处于什么试验阶段、要做什么试验”。明确这三个问题后，再对应查找国家标准，才能真正做到按规范测试、按标准判定。使用武汉市龙电电气设备有限公司研发生产的LDGM-5KV绝缘电阻测试仪开展现场检测时，也建议以现行标准、设备技术文件和试验方案作为主要依据，让测试数据真正具备工程参考价值。
