各类电气设备绝缘电阻合格值是多少？国家标准与判定方法详解

电气设备绝缘电阻多少兆欧才算合格？变压器、电动机、电力电缆、二次回路、高压套管的绝缘电阻标准是不是都一样？这是很多电气试验人员使用绝缘电阻测试仪时最关心的问题。实际上，国家标准并没有规定一个适用于所有电气设备的统一“绝缘电阻合格值”，不同设备、不同电压等级、不同试验阶段，其判断要求可能完全不同。真正做绝缘测试时，应先确定设备类型，再对应查看适用标准，而不能简单套用一个固定的兆欧数值。

目前电力设备交接试验中经常参考的标准是GB 50150-2016《电气装置安装工程 电气设备交接试验标准》。国家能源局发布的电力建设工程现行技术标准名录中，GB 50150-2016仍被列为电气设备交接试验标准，并替代GB 50150-2006。

对于交流电动机，GB 50150-2016给出的要求比较明确。额定电压1000V以下的电动机，常温下绕组绝缘电阻值不应低于0.5MΩ；额定电压1000V及以上时，折算到运行温度后，定子绕组绝缘电阻不应低于1MΩ/kV，转子绕组不应低于0.5MΩ/kV。同时，1000V及以上电动机还需要测量吸收比，吸收比不应低于1.2。

这组数据在电机绝缘测试中非常常用。例如一台额定电压6kV的电动机，按照1MΩ/kV的要求进行判断时，定子绕组绝缘电阻至少应达到6MΩ，但实际判断还要考虑温度换算、设备制造质量和历史测试数据。因此，“6MΩ就是绝对合格线”这种理解并不严谨，尤其是重要电机设备，更应该结合厂家出厂数据和历次试验结果综合判断。

对于电力变压器，绝缘电阻合格值的判断方式与普通电机又不一样。GB 50150-2016规定，测量变压器绕组连同套管的绝缘电阻、吸收比或极化指数时，绝缘电阻值不应低于产品出厂试验值的70%，同时不应低于10000MΩ（20℃）。当测量温度与出厂试验温度不一致时，还需要按照规定进行温度换算后再比较。

这意味着变压器绝缘电阻不能简单理解为“超过某个兆欧数就是合格”。例如同样测得8000MΩ，不同设备的判定结果可能并不相同。对于某些容量和电压等级较高的变压器，还需要进一步考核吸收比和极化指数。GB 50150-2016规定，35kV及以上且容量在4000kVA及以上的变压器，应测量吸收比；常温下吸收比不应小于1.3，部分高阻值情况下可不作考核。对于220kV及以上或容量120MVA及以上的变压器，还宜采用5000V兆欧表测量极化指数，常温下极化指数一般不应小于1.5，特定高阻值情况下可不作考核。

电力电缆的绝缘电阻判定，则需要把测试电压、测试对象和电缆类型区分开。GB 50150-2016规定，电缆绝缘测量宜采用2500V兆欧表，6/6kV及以上电缆也可使用5000V兆欧表；橡塑电缆外护套、内衬层的测量宜采用500V兆欧表。对于橡塑电缆外护套和内衬层，绝缘电阻不应低于0.5MΩ/km。

这里很容易出现一个误区：把“2500V或5000V”当成绝缘电阻合格值。实际上，前面的数字是绝缘电阻测试仪的额定测试电压，而后面的MΩ数值才属于绝缘电阻判定指标，而且不同电缆测试项目还有不同要求。因此，绝缘电阻测试仪多少伏和绝缘电阻多少兆欧是两个完全不同的概念，做电缆绝缘测试时需要分别看待。

对于0.6/1kV电缆线路，GB 50150-2016还有较明确的试验要求，即应用2500V兆欧表测量导体对地绝缘电阻，并以规定试验时间进行测试。对于6/6kV及以上电缆，可根据条件采用5000V兆欧表。

发电机和励磁系统的绝缘电阻要求也需要单独判断。GB 50150-2016规定，发电机和励磁机的励磁回路连同所连接设备，其绝缘电阻值不应低于0.5MΩ；绝缘轴承和转子进水支座等部位也有相应的测试要求。对于一些特定转子结构，还允许采用2500V兆欧表测量绝缘电阻代替相应的交流耐压试验。

二次回路的绝缘电阻合格值又是另一套要求。GB 50150-2016规定，小母线在断开所有其他并联支路后，绝缘电阻不应小于10MΩ；二次回路每一支路以及断路器、隔离开关操动机构的电源回路等，绝缘电阻均不应小于1MΩ，在比较潮湿的地方则不应小于0.5MΩ。

高压套管的绝缘电阻同样有明确要求。GB 50150-2016规定，套管主绝缘电阻值不应低于10000MΩ，末屏绝缘电阻不宜小于1000MΩ；当末屏对地绝缘电阻小于1000MΩ时，还应结合介质损耗因数进行检查。

对于隔离开关、负荷开关等设备，其有机材料传动杆也需要进行绝缘电阻检测，而且合格值会根据额定电压等级发生变化。GB 50150-2016列出的数值为：额定电压3.6～12kV时不应低于1200MΩ，24～40.5kV时不应低于3000MΩ，72.5～252kV时不应低于6000MΩ，363～800kV时不应低于10000MΩ。

从这些标准要求可以看出，所谓“电气设备绝缘电阻合格值”并不存在一张适用于所有设备的通用答案。电机可能采用0.5MΩ、1MΩ/kV这样的判定方式，变压器可能需要同时参考出厂值、10000MΩ以及温度换算，电缆则重点区分主绝缘、外护套和内衬层，二次回路又有1MΩ、10MΩ等不同要求。不同设备的标准不同，这是绝缘测试中必须先搞清楚的问题。

除了绝缘电阻数值本身，温度对测试结果的影响也不能忽略。特别是变压器、电机等大型设备，绝缘材料的电阻会随着温度变化而明显变化。因此，试验记录中最好同时记录测试温度，并按照适用标准进行换算。只看仪器屏幕上的一个即时数值，很容易产生误判。GB 50150-2016对油浸式电力变压器已经明确规定了温度换算方法。

测试时间同样会影响结果。绝缘系统在直流电压作用下存在极化和吸收过程，所以绝缘电阻可能随着测试时间延长而逐渐变化。对于需要测量吸收比或极化指数的设备，更不能只读取加压几秒后的一个数值。例如高压电动机需要测量吸收比，部分大型变压器还需要进一步测量极化指数，这些指标都是为了从不同角度了解绝缘状态。

还有一点需要特别注意，国家标准中的“合格值”一般针对特定试验场景，例如交接试验、产品试验或者某一类设备的检测要求。设备运行多年的情况下，除了看标准限值，还应该与制造厂出厂数据、历史试验数据以及同类设备数据进行比较。尤其是变压器、电机等重要设备，绝缘电阻长期下降往往比一次测试刚好超过最低限值更值得关注。

在实际绝缘测试中，使用什么测试电压同样需要按照设备类型来选择。不能因为手里有5000V绝缘电阻测试仪，就把所有设备都用5000V测试。电缆、变压器、电机、二次回路对应的测试电压和接线方法都可能不同，应根据设备技术文件和适用标准执行。

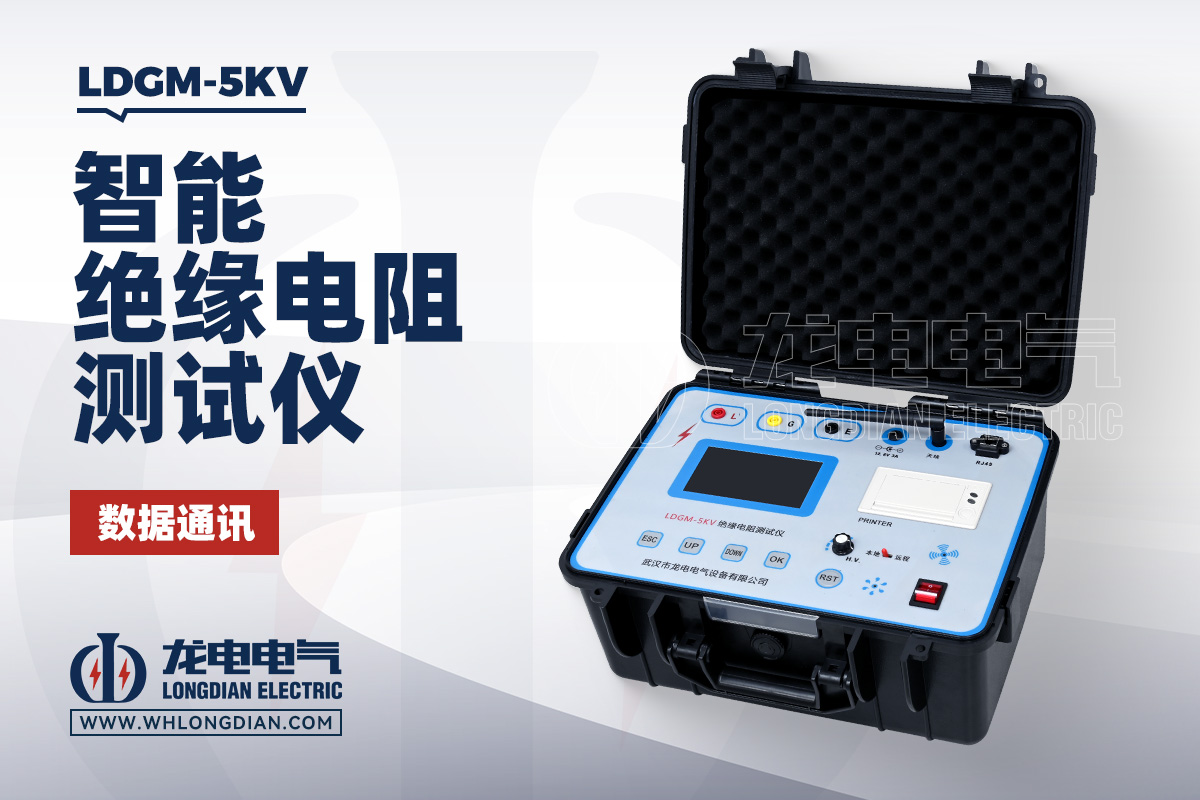

武汉市龙电电气设备有限公司研发生产的LDGM-5KV绝缘电阻测试仪，可用于变压器、电缆、高压开关、发电机、电动机等设备的绝缘性能检测。对于需要进行高压绝缘测试的电力试验人员来说，选择5kV等级的绝缘电阻测试仪，可以覆盖不少高压设备检测场景，但具体使用多少伏测试，以及最终多少兆欧才算合格，仍然要以对应设备标准和试验方案为依据。

使用LDGM-5KV绝缘电阻测试仪开展绝缘测试时，建议提前确定三个问题：第一，测的是哪一种设备；第二，属于交接试验、预防性试验还是其他测试；第三，当前设备对应的标准和技术文件是什么。确定之后，再选择测试电压、测试时间和判定指标，这样得到的测试结果才真正有意义。

总体来看，各类电气设备绝缘电阻合格值差异很大，并不存在一个“所有设备通用”的国家标准数值。按照目前常用的GB 50150-2016要求，电动机、变压器、电缆、发电机、二次回路、套管以及开关设备等都有各自的判定方法。电线电缆绝缘电阻试验还可参考现行的GB/T 3048.5-2007《电线电缆电性能试验方法 第5部分：绝缘电阻试验》。该标准目前为现行标准，2021年复审后继续有效。

因此，做绝缘电阻测试时，千万不要简单搜索一个“绝缘电阻最低多少兆欧”就直接套用。正确的做法是先确定设备，再查标准；先确定测试方法，再确定测试电压；最后结合温度、历史数据和设备技术文件进行综合判断。这样才能真正做到按标准测试、按规范判定。
