绝缘电阻测试仪安全等级与防护标准详解：选型、使用与安全操作指南

在使用绝缘电阻测试仪时，很多人会关注“500V、1000V、2500V、5000V”这些测试电压，却容易忽略一个更重要的问题：绝缘电阻测试仪本身的安全等级和防护标准怎么看？不同场景应该关注哪些安全指标？ 对电气试验人员来说，测试电压、测量类别、外壳防护、保护接地以及高压输出后的放电保护，都是判断仪器安全性的关键因素。选购绝缘电阻测试仪时，不能只看测量范围，还需要结合实际使用环境和被测设备进行综合判断。

一、绝缘电阻测试仪为什么要关注安全等级

绝缘电阻测试属于带测试电压的电气试验。仪器工作时需要向被测设备施加直流测试电压，再通过测量泄漏电流计算绝缘电阻。因此，与普通低压电阻测量相比，绝缘电阻测试仪存在更高的电气安全要求。

目前国际上针对绝缘电阻测量设备有专门的安全要求。IEC 61010-2-034:2023针对绝缘电阻测量设备和电气强度试验设备制定了专门的安全要求，适用于输出电压超过50V交流或120V直流的相关设备，并作为IEC 61010系列标准中的专用安全标准使用。

在国内，测量、控制和实验室用电气设备的安全要求主要涉及GB 4793系列标准。现行的GB 4793.1-2007属于测量、控制和实验室用电气设备安全要求的通用要求，后续标准体系已经启动整合和替代工作，因此企业在采购和验收绝缘电阻测试仪时，应结合产品具体执行标准、检测报告和最新标准状态进行确认。

二、绝缘电阻测试仪的“安全等级”到底指什么

实际选型时，“安全等级”这个说法容易产生误解。对于绝缘电阻测试仪来说，通常需要分别看几个不同维度，而不能简单用一个“安全等级”概括。

首先是仪器能够承受的过电压和测试环境，也就是常见的CAT测量类别。IEC 61010体系中的CAT II、CAT III、CAT IV分别对应不同的电气安装环境。CAT II主要面向与低压电网直接连接的用电设备，CAT III主要涉及建筑物配电系统和固定安装设备，CAT IV则进一步面向低压装置的电源端、进线端等位置。CAT等级并不是“仪器输出电压越高等级越高”，而是与仪器可能遭遇的瞬态过电压环境有关。

其次是仪器本身的绝缘设计和防护措施，包括电气间隙、爬电距离、保护接地、双重或加强绝缘、高压端防护以及端子设计等。这些内容直接关系到仪器在高压测试过程中能否有效隔离危险电压。

因此，采购绝缘电阻测试仪时，不能单纯看到“5000V”就认为仪器安全等级高。测试电压只是仪器的一项工作参数，真正的安全性还需要看整机设计、保护结构以及对应的标准符合性。

三、IP防护等级和绝缘电阻测试仪安全等级不是一回事

很多用户在查看仪器参数时，会同时看到“IP54”“IP65”等信息。这里需要特别说明，IP防护等级与电气安全等级是两个不同概念。

GB/T 4208-2017《外壳防护等级（IP代码）》目前仍为现行标准，并等同采用IEC 60529:2013。该标准主要规定外壳对人员接近危险部件、固体异物进入以及水进入所提供的防护程度。

例如IP54中的第一位数字“5”主要表示对固体异物进入的防护能力，第二位数字“4”表示对水的防护等级。IP数字越高，并不意味着仪器的测量精度越高，也不意味着仪器可以在任何恶劣环境中使用。

因此，绝缘电阻测试仪的IP防护等级主要解决的是“外部环境对仪器有什么影响”，而电气安全设计主要解决的是“仪器自身的危险电压如何与操作者隔离”。两者作用不同，在产品选型时应分开理解。

四、高压输出是绝缘电阻测试仪安全设计的重点

绝缘电阻测试仪最需要注意的安全问题之一，就是测试端存在高压输出。

例如500V、1000V、2500V、5000V甚至更高测试电压，虽然输出电流通常受到限制，但仍可能对人体形成危险。因此，绝缘电阻测试仪在设计时通常需要考虑高压输出指示、测试状态提醒、误操作防护、测试线及端子绝缘、防止测试过程中误触带电端等安全措施。

IEC 61010-2-034:2023之所以针对绝缘电阻测量设备单独制定要求，就是因为这类设备具有区别于普通测量仪器的测试电路和危险电压风险。

实际操作中，测试开始前应确认被测设备已经可靠断电，并按照现场试验规程完成验电、放电和安全隔离。测试过程中不得触摸被测设备、测试端子或裸露导体。测试结束以后也不能因为仪器已经停止输出就立即拆线，还应确认被测设备已经充分放电。

对于容量较大的电缆、变压器绕组、电动机及大型电气设备，其本身可能储存电荷，测试结束后的放电尤其重要。

五、绝缘电阻测试仪的防护设计主要看哪些方面

一台合格的绝缘电阻测试仪，安全防护并不是某一个元件决定的，而是多个设计环节共同作用。

首先是测试端的绝缘防护。测试线、测试夹、输出端子以及内部高压部分必须与操作人员能够接触的区域保持合理的电气隔离。

其次是外壳和结构防护。通过合理的外壳结构，可以减少人员直接接触危险部件的可能，同时根据实际应用环境确定相应的IP防护等级。GB/T 4208-2017明确规定了IP代码的组成和验证方式，具体产品采用何种IP等级，则需要结合产品类型和实际使用环境确定。

再次是测试过程中的状态提示。高压测试开始、测试结束以及放电过程，都应有清晰的状态提示或相应安全措施，让操作人员能够准确判断当前设备状态。

此外，还要关注仪器在复杂电磁环境下的稳定性。测量类设备不仅需要关注电气安全，还需要考虑电磁兼容。GB/T 18268系列针对测量、控制和实验室用电气设备规定了EMC要求，相关标准已与IEC 61326系列保持协调。

六、选择绝缘电阻测试仪时，不能只看测试电压

实际采购过程中，有些用户首先问的是“有没有5000V？”，但仅凭测试电压很难判断一台绝缘电阻测试仪是否适合现场使用。

更合理的选型方式，是先确定被测设备，再确定测试电压和测量范围。例如低压电机、控制柜、电力电缆、变压器、发电机等设备，对测试电压、绝缘电阻量程、测量精度、测试时间和使用方式的要求都可能不同。

同时，还要查看仪器的安全设计、外壳结构、测试线配置、过压保护、测试状态显示、放电功能以及相关标准符合性。如果主要用于变电站、配电房、电缆现场等环境，还需要结合环境温湿度、粉尘、潮湿程度及现场电磁干扰情况选择设备。

对于需要长期用于电力试验、设备检修和预防性试验的单位，建议在采购时同步查看产品说明书、出厂检验资料以及相应的型式试验或检测资料，而不是仅根据销售页面上的一个参数进行判断。

七、LDGM绝缘电阻测试仪适合用于哪些绝缘检测场景

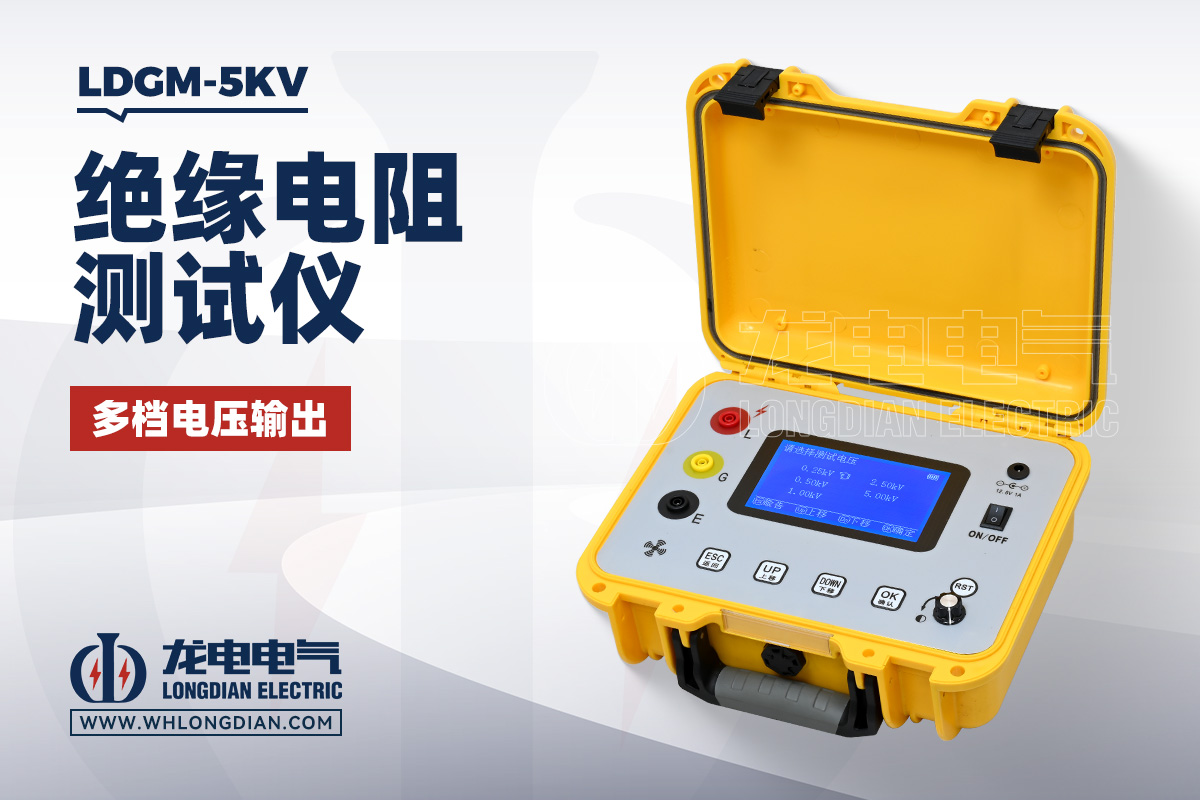

武汉市龙电电气设备有限公司研发生产的LDGM绝缘电阻测试仪，主要用于电力设备及电气设备的绝缘性能检测，可用于变压器、电缆、电机、发电机、开关设备以及其他需要进行绝缘电阻测试的电气设备。

在实际使用中，LDGM绝缘电阻测试仪可以根据被测设备和试验要求选择相应测试电压，并完成绝缘电阻等相关参数测试。对于电力运维、设备检修、交接试验和预防性试验等工作，选择适合测试对象的绝缘电阻测试仪，可以提高现场测试效率，也便于对设备绝缘状态进行连续、规范的记录和分析。

需要注意的是，不同型号LDGM绝缘电阻测试仪的具体测试电压、测量范围、精度和功能配置可能存在差异，实际采购时应以对应型号的技术参数和产品说明书为准。

八、使用绝缘电阻测试仪时，这几个安全细节不能省

使用绝缘电阻测试仪前，首先要确认被测设备已经与电源系统可靠隔离，不能把仍处于带电状态的设备直接接入绝缘电阻测试仪进行测试。

连接测试线时，应按照仪器说明书和试验方案完成接线，并避免测试线破损、受潮或绝缘层老化。高压测试过程中，操作人员不能接触测试端及被测设备裸露导体。

测试结束后，应按照仪器规定进行放电，特别是大容量电缆、变压器绕组等具有明显电容特性的设备。确认测试回路已经安全放电以后，再拆除测试线。

此外，绝缘电阻测试仪也不能长期在超过说明书规定的温湿度、海拔或其他环境条件下使用。对于户外或特殊环境作业，应重点关注仪器自身的环境适应能力以及外壳防护等级。

九、绝缘电阻测试仪安全等级选购要点总结

总体来看，绝缘电阻测试仪的安全性不能用一个参数简单评价。测试电压决定仪器能够完成什么类型的试验，CAT测量类别反映仪器面对不同电气环境时的过电压适应能力，IP防护等级主要反映外壳对固体异物和水的防护能力，而内部绝缘、保护接地、高压端隔离、放电设计及测试状态提示，则共同构成了仪器的实际使用安全性。

对于企业采购而言，选择绝缘电阻测试仪时，建议按照“被测设备—测试电压—测量范围—使用环境—安全防护—标准符合性”的顺序进行判断。尤其是在电力系统、变电站和大型电气设备现场开展绝缘试验时，不能只比较价格和量程，更应关注仪器是否与实际试验环境相匹配。

武汉市龙电电气设备有限公司研发生产的LDGM绝缘电阻测试仪，可应用于多种电气设备绝缘检测场景。具体型号的测试电压、测量范围及功能配置，应结合实际设备和试验要求进行选型。对于涉及高压测试的现场作业，还应严格按照相关安全操作规程执行，不能以仪器具备安全保护功能替代现场安全措施。

相关标准说明

本文涉及的主要标准包括GB 4793.1-2007《测量、控制和实验室用电气设备的安全要求 第1部分：通用要求》、GB/T 4208-2017《外壳防护等级（IP代码）》以及IEC 61010-2-034:2023《测量、控制和实验室用电气设备的安全要求 第2-034部分：绝缘电阻测量设备和电气强度试验设备的特殊要求》。其中，GB/T 4208-2017目前为现行标准；GB 4793.1-2007则已进入标准体系整合、替代过程，采购时应以对应产品实际执行标准和最新标准状态为准。
