绝缘电阻显示为零是什么情况？常见原因、故障分析与处理方法

为什么绝缘电阻测试仪测出来的绝缘电阻会显示为0？是被测设备真的绝缘失效了，还是测试接线、测试仪器本身存在问题？在现场做绝缘测试时，“绝缘电阻显示为零”是比较容易遇到的一种异常现象。遇到这种情况不能马上判断设备绝缘已经击穿，而应该从被测设备、测试线路、测试方法以及绝缘电阻测试仪本身几个方面逐步排查。只有找到真正原因，才能判断设备绝缘状态是否正常。

绝缘电阻显示为零，首先需要确认仪器显示的“0”究竟代表什么。有些绝缘电阻测试仪在测量过程中，当被测回路电阻非常低、泄漏电流较大，或者超出仪器测量范围时，显示值可能接近0Ω。也有部分仪器会直接显示“0”“OL”“<量程下限”等不同提示。因此，遇到绝缘电阻显示为零的情况，第一步不是马上更换仪器，而是查看产品说明书，确认当前显示方式对应的实际测量状态。

比较常见的原因是被测设备本身存在明显的绝缘故障。例如电缆绝缘层受潮、破损，电机绕组绝缘老化，变压器绕组受潮，或者设备内部存在金属异物、污秽和碳化通路，都可能造成泄漏电流明显增大，使绝缘电阻下降。当绝缘电阻已经低到仪器量程下限附近时，就可能出现绝缘电阻显示为零的情况。

对于运行时间较长的电气设备，潮湿是需要重点排查的因素。尤其是电缆终端、户外设备、电机接线盒和变压器等部位，如果长期处于高湿度环境中，绝缘材料吸收水分以后，绝缘性能可能明显下降。此时测量得到的绝缘电阻可能比正常情况下低很多。如果设备刚经历雨淋、受潮或者长时间停运，也建议先考虑环境因素，再结合烘干、干燥处理后的复测结果进行判断。

测试接线错误同样可能导致绝缘电阻显示为零。绝缘电阻测试不是普通电阻测量，测试端应根据设备结构和试验要求正确连接。如果测试线接在两个实际存在低阻通路的点之间，仪器测到的自然就是较低电阻。例如测量电缆绝缘时，如果把测试线错误地接在导体之间，或者被测设备没有与其他回路彻底隔离，就可能形成额外的低阻通路，使绝缘电阻测试结果异常。

因此，当绝缘电阻显示为零时，应重新核对接线方式。尤其需要检查被测设备是否已经彻底断电，是否仍连接着其他仪表、控制回路、避雷器、电子元件或接地回路。部分设备内部存在并联电路，如果没有按照试验要求进行隔离，测试电流可能通过其他回路形成分流，从而导致绝缘电阻读数偏低。

测试线本身的问题也不能忽略。绝缘电阻测试仪通常使用专用高压测试线，如果测试线绝缘层破损、受潮、污染，或者测试夹之间存在导电污染物，也可能造成泄漏电流增大。尤其是在电缆现场、变电站或室外环境中使用后，测试线表面如果沾有水分、灰尘或油污，都会影响测试结果。遇到绝缘电阻显示为零的情况，可以先断开被测设备，再检查测试线是否有明显破损和污染，并确认测试夹之间没有形成异常导通。

除了测试线，还要检查测试仪器本身。如果在同一环境、同一测试条件下，不同设备都出现绝缘电阻显示为零，而且测试结果明显不符合现场实际情况，就需要考虑绝缘电阻测试仪是否存在故障。例如高压输出电路异常、测量回路故障、内部保护器件损坏或者测量端污染，都可能影响测试结果。

一种比较简单的判断方法，是按照仪器说明书进行空载检查或标准电阻验证。在确认操作安全的前提下，通过已知阻值的标准电阻或厂家规定的校验方式检查仪器测量是否正常。如果仪器对正常阻值的测量也明显异常，就不能继续使用当前测试结果判断被测设备绝缘情况，而应进一步检修或校验仪器。

还有一种容易被忽略的情况，是被测设备存在残余电荷或者内部连接状态发生变化。绝缘电阻测试通常需要在设备断电并充分放电后进行。如果被测设备内部存在电容效应，或者设备仍连接着其他储能元件，测试过程中可能影响测量电压和泄漏电流，从而造成读数异常。因此，正式测试前后的放电和状态确认都非常重要。

对于电力电缆来说，绝缘电阻显示为零通常需要重点检查导体与地之间是否存在绝缘击穿、严重受潮或外护套损伤进一步影响内部绝缘。对于电机而言，则应重点检查绕组对地绝缘、相间绝缘以及接线端子的清洁和干燥情况。对于变压器，则要结合绕组对地、绕组之间的绝缘状态以及油纸绝缘系统情况综合判断。不同设备的绝缘结构不同，不能仅凭一个“0Ω”读数直接下结论。

实际进行绝缘电阻测试时，还要确认测试电压是否选择正确。测试电压过低，可能无法反映设备实际绝缘状态；测试方法不符合设备试验要求，也可能导致结果失去参考价值。因此，绝缘电阻测试仪并不是简单地“接上线就测”，而是需要根据被测设备类型、额定电压和相关试验规程选择合适的测试条件。

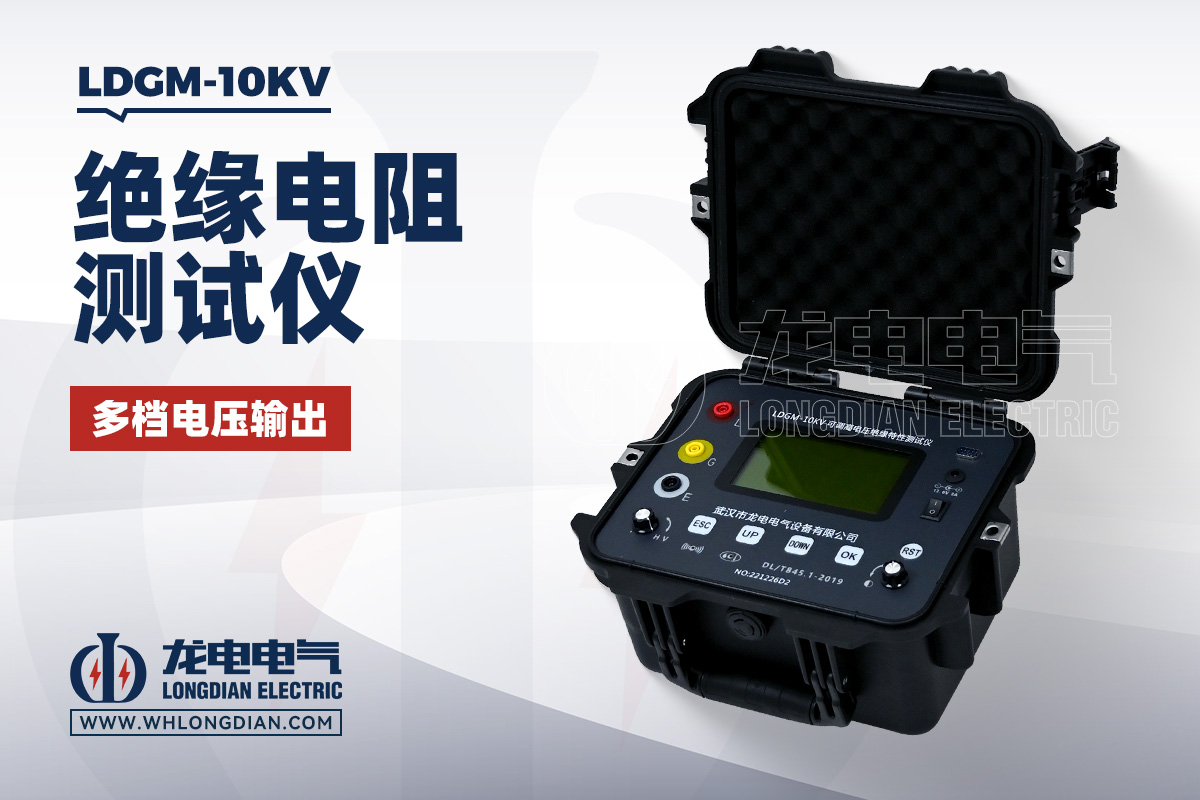

武汉市龙电电气设备有限公司研发生产的LDGM绝缘电阻测试仪，可用于变压器、电缆、电机、发电机、开关设备以及其他电气设备的绝缘电阻检测。实际使用LDGM绝缘电阻测试仪时，如果出现绝缘电阻显示为零的情况，也建议按照“先检查被测设备，再检查接线和测试线，最后判断仪器状态”的顺序进行排查，避免因为操作问题误判设备绝缘故障。

如果经过重新接线、清洁测试端、确认设备已经断电并充分放电后，绝缘电阻仍然显示为零，就需要进一步检查被测设备本身是否存在严重绝缘故障。此时可以结合历史测试数据进行对比。如果设备此前绝缘电阻一直处于较高水平，近期突然下降到接近零，则更值得重点排查受潮、绝缘老化、机械损伤或内部故障。

如果测试结果与历史数据变化不大，则还需要考虑仪器量程、测试方法以及显示逻辑。特别是不同品牌、不同型号的绝缘电阻测试仪，对低阻值、超量程和异常状态的显示方式并不完全相同。因此，判断绝缘电阻显示为零之前，应先确认仪器显示对应的真实测量范围。

总的来说，绝缘电阻显示为零并不一定意味着测试仪坏了，也不一定等同于设备已经发生绝缘击穿。比较常见的原因包括被测设备绝缘损坏、受潮、测试接线错误、测试线漏电、外部回路未隔离以及绝缘电阻测试仪本身异常。排查时应从简单问题入手，逐项确认，最后再根据复测结果判断设备绝缘状况。

对于企业日常检修和预防性试验而言，绝缘电阻测试不仅要关注单次测量结果，还应重视历史数据变化。通过规范接线、正确选择测试电压、保持测试附件良好状态，并结合不同时间的测试数据进行趋势分析，才能更准确地判断电气设备的绝缘性能。使用LDGM绝缘电阻测试仪开展现场检测时，也应严格按照产品说明书和相关试验规程操作，确保测试过程和判断结果具有可靠性。
