变压器直流电阻测试仪在交接试验中的应用：测试目的、方法与注意事项

新安装的变压器在投入运行前，为什么要进行直流电阻测试？变压器直流电阻测试仪在交接试验中到底能检查出哪些问题？对于变压器交接试验来说，直流电阻测试是判断绕组和引线连接是否正常的重要项目之一。通过测量各绕组直流电阻，可以发现绕组接头接触不良、引线连接异常、分接开关接触问题以及绕组电阻不平衡等情况，为变压器正式投运提供试验依据。因此，正确使用变压器直流电阻测试仪，并准确分析测试结果，对保证变压器安装质量和运行可靠性具有实际意义。

变压器直流电阻测试的基本原理并不复杂。测试仪向变压器绕组施加稳定的直流电流，同时测量绕组两端的电压，根据欧姆定律计算出绕组的直流电阻。由于变压器绕组通常具有较大的电感，测试电流建立需要一定时间，因此传统万用表并不适合直接完成这类测量，而需要使用专门的变压器直流电阻测试仪。

在变压器交接试验中，直流电阻测试主要用于检查绕组回路的完整性以及各连接部位的接触状态。新安装的变压器经过运输、吊装、安装、引线连接以及分接开关调整后，任何一个环节出现问题，都可能在直流电阻测试结果中留下异常。通过交接试验，可以在变压器投入运行前提前发现问题，避免设备带缺陷送电。

对于三相变压器，通常需要按照试验方案测量各相绕组的直流电阻，并根据变压器结构和接线方式进行相应比较。不同容量、不同电压等级以及不同接线方式的变压器，其具体测试方法和结果判断要求会有所区别。因此，不能简单用一个固定的“合格阻值”去判断所有变压器。实际试验时，应结合产品技术资料、铭牌参数、出厂试验数据以及相关标准和规程进行分析。

变压器直流电阻测试仪在交接试验中的一个重要作用，就是提高低电阻测量的稳定性和效率。变压器绕组电阻通常较小，但绕组又具有明显的电感特性。如果测试电流不稳定或者测量过程中电流尚未充分建立，测试结果可能出现较大波动。专业的变压器直流电阻测试仪能够提供稳定的测试电流，并实时监测测试过程，使测量结果更加可靠。

测试时首先需要确认变压器已经按照现场安全要求停电、验电并接地，确认测试条件满足要求后，再按照试验方案进行接线。测试线需要与对应绕组可靠连接，夹具接触点应保持良好，避免因为接触电阻过大导致测试数据偏差。对于较大容量的变压器，由于绕组电感较大，测试结束后还需要充分放电，不能直接拆除测试线。

分接开关也是变压器直流电阻测试中需要重点关注的部位。变压器分接开关通过改变绕组匝数实现电压调整，其触头和连接部位如果接触不良，就可能造成相应分接位置的直流电阻异常。因此，在交接试验过程中，应按照规定的分接位置进行测试，并将不同分接位置的测量结果进行对比。发现某一档位明显异常时，需要进一步检查分接开关触头及相关连接。

实际测试中，如果三相直流电阻差异明显，就需要分析具体原因。可能的原因包括绕组本身制造差异、引线连接问题、分接开关接触不良、测试接线问题或者测试仪器状态异常等。因此，看到数据不一致后不能马上判定变压器故障，而应该结合设计资料和历史数据进行判断。

对于新安装变压器而言，出厂试验数据具有很高的参考价值。交接试验时，可以将现场测得的直流电阻与制造厂提供的出厂试验结果进行比较。如果相同条件下的测量结果出现明显变化，就需要进一步分析是否存在运输、安装或者接线过程中造成的问题。对于已经运行过一段时间的变压器，则还可以结合历次检修和预防性试验数据进行趋势分析。

温度也是变压器直流电阻测试过程中不可忽视的因素。绕组电阻会随着温度变化而变化，因此不同时间、不同环境温度下得到的测试数据不能简单直接比较。如果现场测试温度与出厂试验温度差异较大，应按照相关试验方法进行温度换算，再进行数据比较。否则，即使绕组本身没有明显变化，也可能因为温度不同导致测试值出现差异。

变压器直流电阻测试仪在进行低电阻测量时，对测试线路的接触质量同样比较敏感。测试夹如果没有夹紧，接线端存在氧化层，或者测试线连接位置不合理，都可能引入额外接触电阻。因此，现场出现某一相阻值明显偏高时，除了检查变压器本体，还应先检查测试接线。必要时重新清洁接线端并重新测试，确认异常是否重复出现。

对于容量较大的变压器，测试完成后的放电步骤尤其重要。由于绕组具有电感特性，测试过程中会储存一定能量。测试仪停止输出并不意味着绕组已经完全没有残余电压，因此必须等待仪器完成自动放电或者按照规定的放电流程进行处理。确认安全以后，才能拆除测试线并进行下一项试验。

在交接试验中，使用变压器直流电阻测试仪还需要注意测试电流的选择。测试电流过小，可能导致信号容易受到现场干扰，测量时间也可能增加；测试电流过大，则需要考虑被测绕组温升以及仪器输出能力。因此，应结合变压器容量、绕组电阻大小和仪器技术要求选择合适的测试电流，而不是单纯追求较大的输出电流。

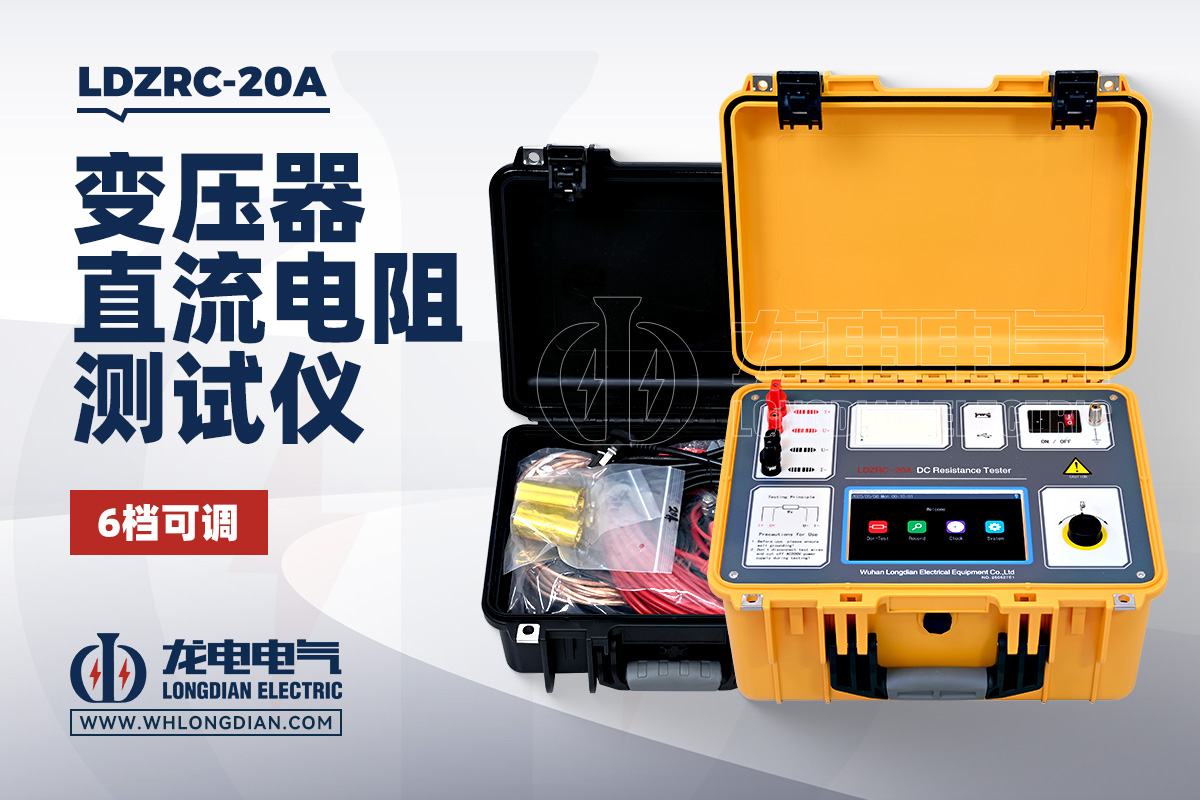

武汉市龙电电气设备有限公司研发生产的LDZRC变压器直流电阻测试仪，可用于变压器交接试验、预防性试验以及检修后的直流电阻检测。通过向被测绕组提供稳定测试电流并测量绕组电阻，可以用于辅助判断绕组连接、分接开关及引线等部位的状态。实际使用LDZRC变压器直流电阻测试仪时，应根据变压器容量、绕组结构及现场试验要求选择合适的测试方式和参数。

在交接试验现场，如果测试结果出现异常，建议按照“先检查接线，再检查测试条件，最后分析变压器本体”的顺序进行排查。首先确认测试夹与绕组连接是否可靠，然后检查温度、分接位置、测试电流等参数是否正确，再将测量结果与出厂数据和相关技术资料进行比较。如果重新接线和复测后异常仍然存在，则需要进一步检查绕组、引线和分接开关等部位。

对于直流电阻测试结果明显异常的变压器，不建议为了赶进度直接投入运行。交接试验的目的就是在设备投运前发现问题。如果某一相阻值异常、各相不平衡明显，或者与出厂数据相比存在较大变化，应结合其他试验项目进一步判断，例如绕组绝缘、变比以及相关电气性能试验，必要时由专业技术人员进行现场检查。

此外，变压器直流电阻测试并不是一个孤立的试验项目。交接试验通常需要按照完整的试验方案开展，多项试验结果应相互印证。例如直流电阻异常可能与绕组连接有关，但如果同时伴随变比测试异常，就需要进一步检查分接开关或绕组连接状态。通过多项测试数据综合分析，比单独看某一个电阻数值更加可靠。

从现场应用角度来看，变压器直流电阻测试仪的价值主要体现在快速、稳定地获取绕组直流电阻数据，并帮助试验人员在变压器投运前发现潜在问题。尤其是新安装的大型变压器，其运输、安装和接线环节较多，交接试验中的直流电阻测试更加不能省略。

总的来说，变压器直流电阻测试仪在交接试验中的应用，重点不是简单测出一个电阻值，而是通过规范测试和数据对比判断变压器绕组、引线及分接开关等部位是否存在异常。 测试时需要重视接线、测试电流、温度、分接位置以及测试后的放电操作，并结合出厂数据和相关试验结果进行综合判断。

武汉市龙电电气设备有限公司研发生产的LDZRC变压器直流电阻测试仪，可应用于不同类型变压器的现场直流电阻检测。具体测试范围、输出电流、测量精度及功能配置应以对应型号技术资料为准。对于变压器交接试验，应严格按照现行试验标准、设备技术文件和现场安全规程执行，确保测试过程安全，测试数据具有可比性和参考价值。
