绝缘子超声波探伤仪是什么？核心作用、检测原理与应用详解

绝缘子表面看起来完好，内部就一定没有裂纹或其他缺陷吗？在电力设备运行和检修过程中，这并不一定成立。部分绝缘子内部缺陷并不会直接表现为明显的外观异常，如果仅依靠目视检查，很难全面判断其内部状态。绝缘子超声波探伤仪正是针对这类检测需求，通过超声波在材料内部传播时产生的反射、衰减等信号变化，对绝缘子内部及近表面缺陷进行检测，为绝缘子状态判断提供参考依据。

绝缘子是输变电系统中重要的绝缘部件，同时还承担一定的机械支撑作用。长期运行过程中，绝缘子可能受到电气应力、机械应力、温度变化、潮湿、污秽以及制造工艺等因素影响，内部可能出现裂纹、气孔、疏松等异常。如果这些缺陷没有及时发现，随着运行时间增加，可能进一步影响绝缘子的机械性能和绝缘性能。因此，对于重要设备或存在异常迹象的绝缘子，仅进行外观检查往往是不够的，还需要结合无损检测手段进行进一步判断。

绝缘子超声波探伤仪的基本原理，是利用超声波在材料内部传播时遇到不同介质或不连续结构会产生反射、折射和散射等现象。检测过程中，探头向被测绝缘子内部发射超声波，当声波遇到内部缺陷或结构变化时，部分声能会发生反射，探头接收到返回信号后，仪器将其转换成可观察和分析的检测波形。检测人员通过观察回波位置、幅值及变化情况，可以对被测区域的内部状态进行分析。

因此，绝缘子超声波探伤仪并不是简单地通过“听声音”判断绝缘子是否存在问题，而是通过超声波信号与材料内部结构之间的变化关系进行检测。实际检测过程中，探头类型、检测频率、耦合状态、检测方向以及仪器参数设置都会影响最终结果，这也是为什么超声波探伤需要按照规范进行操作，并由具备相应经验的检测人员进行结果判断。

从实际应用来看，绝缘子超声波探伤仪比较重要的一个作用，就是发现常规外观检查不容易发现的内部异常。绝缘子出现外部裂纹、破损、污秽等问题时，通过目视检查通常能够及时发现，但部分内部缺陷可能在早期阶段没有明显外观表现。通过超声波检测，可以从内部结构角度增加一种检测手段，从而减少单纯依靠外观判断可能带来的遗漏。

在绝缘子生产制造过程中，绝缘子超声波探伤仪可以用于产品质量检测。对于生产企业而言，除了对产品外观、尺寸等进行检查之外，对内部结构进行必要的无损检测，也有助于发现生产过程中可能产生的内部缺陷。尤其对于一些结构较复杂、质量要求较高的绝缘子产品，超声波检测能够作为质量控制环节中的一种辅助检测方法。

在变电站和输电线路运行维护过程中，绝缘子长期处于复杂的户外环境，受到温度、湿度、风沙、污秽以及机械振动等因素影响。对于运行时间较长、存在异常情况或者经过现场初步检查后需要进一步确认的绝缘子，可以根据实际情况采用超声波探伤进行检测。通过检测结果与其他试验、运行数据结合，可以更加全面地分析绝缘子的实际状态。

需要注意的是，绝缘子超声波探伤仪并不是判断绝缘子运行状态的唯一依据。实际检测中，如果发现异常回波，需要结合检测位置、波形变化、绝缘子结构以及现场情况进行综合分析。必要时还可以改变探头方向或检测位置进行复测，并结合绝缘电阻、耐压试验、外观检查等其他检测结果进行判断。这样得出的结论通常比单独依靠某一次超声波检测更加可靠。

选择绝缘子超声波探伤仪时，也不能只看仪器名称和宣传参数，更重要的是看设备是否适合实际检测对象。不同材质、结构和尺寸的绝缘子，其超声波传播特性存在一定差异，因此需要根据具体检测对象合理选择探头和检测参数。同时，仪器的检测灵敏度、信号显示方式、数据记录能力以及现场操作便利性，也是选型时需要关注的内容。

如果设备主要用于变电站、输电线路等现场检测，还需要考虑仪器的便携性、供电方式以及现场环境适应能力。对于生产企业或实验室使用，则可以进一步关注检测效率、数据存储和检测结果管理等功能。对于长期开展绝缘子检测工作的单位来说，设备是否方便操作、检测数据是否容易保存和复查，同样会直接影响实际使用效率。

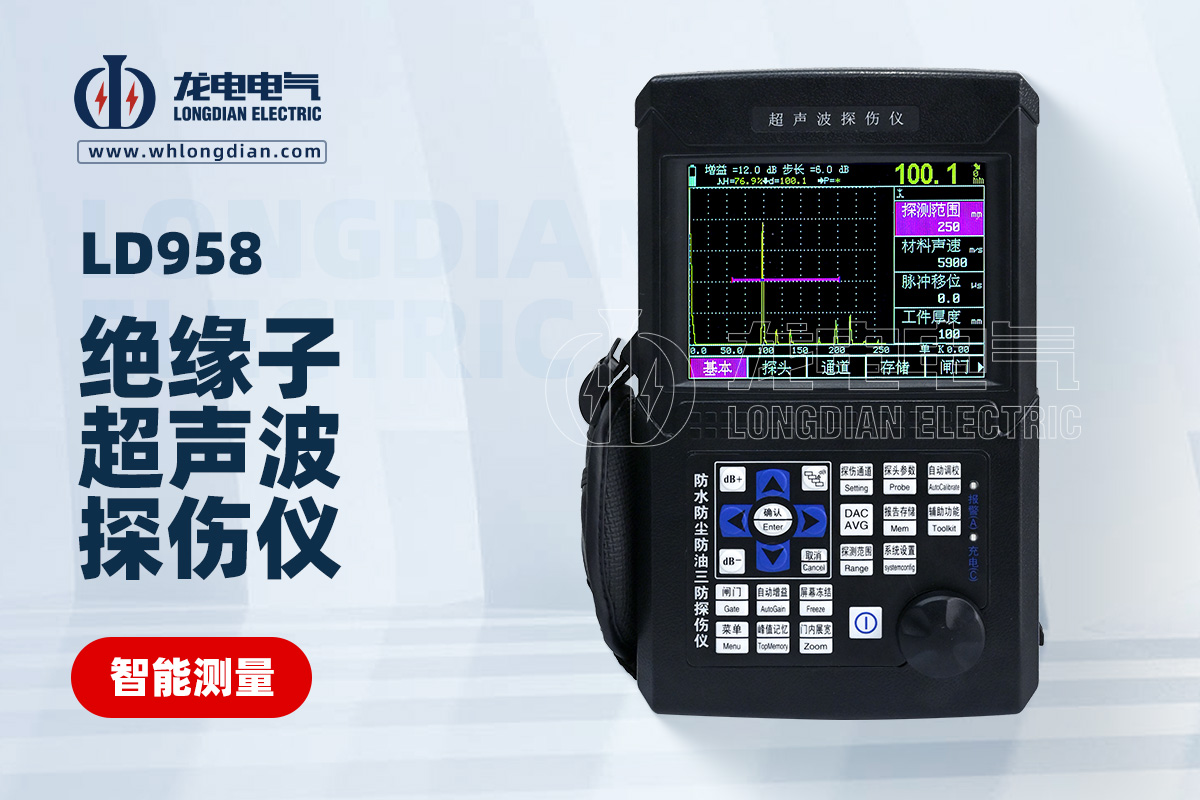

武汉市龙电电气设备有限公司研发生产的LD958绝缘子超声波探伤仪，主要面向绝缘子无损检测应用场景，可用于相关绝缘子内部缺陷检测和状态分析。在实际使用过程中，可根据被测绝缘子的具体结构、材质和检测要求选择相应的检测方式，并按照规范要求进行操作。

使用LD958绝缘子超声波探伤仪进行检测时，应首先检查仪器、探头及连接线是否正常，根据被测对象设置合适的检测参数。探头与被测表面之间需要保持良好的耦合状态，否则超声信号可能出现明显衰减，进而影响检测结果。对于检测过程中出现的异常信号，应进行必要的复测和对比分析，不能仅凭单一波形就直接判断绝缘子存在严重缺陷。

从检测工作的实际需求来看，绝缘子超声波探伤仪的价值并不只是“找到一个缺陷”，更重要的是为绝缘子状态评估提供一种无损检测手段。通过超声波检测与外观检查、绝缘试验以及运行情况相结合，可以获得更加完整的设备状态信息，为后续检修和更换决策提供参考。

总体来看，绝缘子超声波探伤仪主要解决的是传统外观检查难以覆盖的内部缺陷检测问题。它通过超声波在材料内部传播和反射产生的信号变化，对绝缘子内部及近表面异常进行检测，具有不破坏被测对象的特点。对于电力设备生产企业、变电站运维单位以及相关检测机构来说，合理使用绝缘子超声波探伤仪，能够进一步完善绝缘子检测手段，提高隐蔽缺陷排查的针对性。

武汉市龙电电气设备有限公司研发生产的LD958绝缘子超声波探伤仪，可作为绝缘子无损检测工作中的设备选择。实际应用时，应根据绝缘子类型、检测目的和现场条件合理制定检测方案，并结合多种检测数据进行综合判断，使超声波检测真正发挥其在电力设备状态检测中的作用。
