绝缘子内部缺陷有哪些？常见缺陷类型与超声波检测方法详解

绝缘子外观看起来完整，没有裂纹、缺口，是不是就代表内部一定没有问题？实际检测中并非如此。部分绝缘子内部缺陷具有一定隐蔽性，在外观检查阶段很难直接发现，但随着运行时间增加，可能对绝缘子的机械强度和绝缘性能产生影响。因此，弄清楚什么是绝缘子内部缺陷、常见缺陷有哪些，以及如何进行检测，对电力设备制造和运行维护都有实际意义。

所谓绝缘子内部缺陷，是指存在于绝缘子材料内部或内部结构中的异常情况。它可能在生产制造过程中形成，也可能是在运输、安装或长期运行过程中逐渐产生。与表面破损、裂纹、污秽等外部缺陷相比，绝缘子内部缺陷最大的特点就是不容易直接通过肉眼发现，这也是开展无损检测的重要原因之一。

对于电力系统来说，绝缘子不仅承担绝缘作用，还需要承受一定的机械载荷。特别是线路绝缘子长期处于户外环境中，会受到温度变化、机械应力、风振以及其他环境因素影响。如果内部原本就存在缺陷，或者运行过程中出现新的内部损伤，随着时间推移可能进一步发展。因此，在常规外观检查之外，根据实际情况增加内部缺陷检测，有助于获得更全面的状态信息。

绝缘子内部裂纹是比较常见、也比较需要关注的一类缺陷。裂纹可能出现在绝缘子材料内部，部分情况下不会在外表面留下明显痕迹。其形成原因可能与制造工艺、材料内部应力、机械冲击以及长期运行应力有关。裂纹的位置、长度、方向和程度不同，对绝缘子性能产生的影响也不同，因此不能简单地将所有裂纹一概而论，需要结合检测结果和产品实际情况进行分析。

气孔也是绝缘子内部缺陷中的一种。材料在制造过程中，如果内部气体没有得到有效排出，或者相关工艺控制存在偏差，可能形成不同程度的孔隙。气孔的尺寸和分布情况存在差异，其影响也不能简单判断。对于制造企业而言，需要从原材料、生产工艺以及过程控制等环节降低此类缺陷出现的概率。

疏松是另一种可能出现的内部结构异常，主要表现为材料内部组织不够致密，局部区域存在不连续状态。对于瓷质绝缘子来说，原材料质量、成型条件以及烧结工艺等因素，都可能对最终材料组织产生影响。如果内部存在较明显的疏松区域，可能进一步影响产品的机械性能和整体质量。

除此之外，绝缘子内部还可能出现夹杂、分层以及局部组织异常等情况。不同材料、不同制造工艺下，缺陷形成机制并不完全相同。例如瓷绝缘子和玻璃绝缘子的材料特性不同，其内部缺陷表现及检测条件也会存在区别。因此，绝缘子缺陷检测不能脱离具体材料和产品结构单独讨论。

从形成原因来看，绝缘子内部缺陷与制造工艺之间有较大关系。原材料质量、配料、成型、干燥、烧结以及热处理等环节，如果控制不当，都可能影响绝缘子内部质量。此外，产品在运输和安装过程中受到较大的机械冲击，也可能造成内部损伤。对于已经投入运行的绝缘子，长期机械应力、温度变化及其他外部因素也可能使原有缺陷进一步发展。

那么，肉眼看不到的绝缘子内部缺陷应该怎么检测？这也是绝缘子无损检测中比较关键的问题。根据被测绝缘子的材料、结构和检测目的，可以采用不同的无损检测方法，其中超声波探伤是一种常用的检测思路。超声波进入材料内部后，如果遇到裂纹、孔隙等不连续区域，会产生反射、散射等变化。探头接收相关信号后，仪器对信号进行显示，检测人员再结合波形和检测位置进行分析。

绝缘子超声波探伤并不是简单地观察波形高低就可以判断缺陷。检测结果会受到材料声学特性、探头频率、检测方向、耦合状态、仪器参数以及操作方法等因素影响。因此，在进行绝缘子内部缺陷检测时，应根据被测对象合理选择检测参数，并做好必要的校准和复测工作。

对于瓷绝缘子、玻璃绝缘子等不同类型的产品，绝缘子超声波探伤的检测条件也不能完全照搬。不同材料对超声波的传播和衰减特性存在差异，因此探头选择、检测方向及相关参数都需要结合实际情况确定。只有检测方法与被测对象相匹配，获得的数据才更具有参考价值。

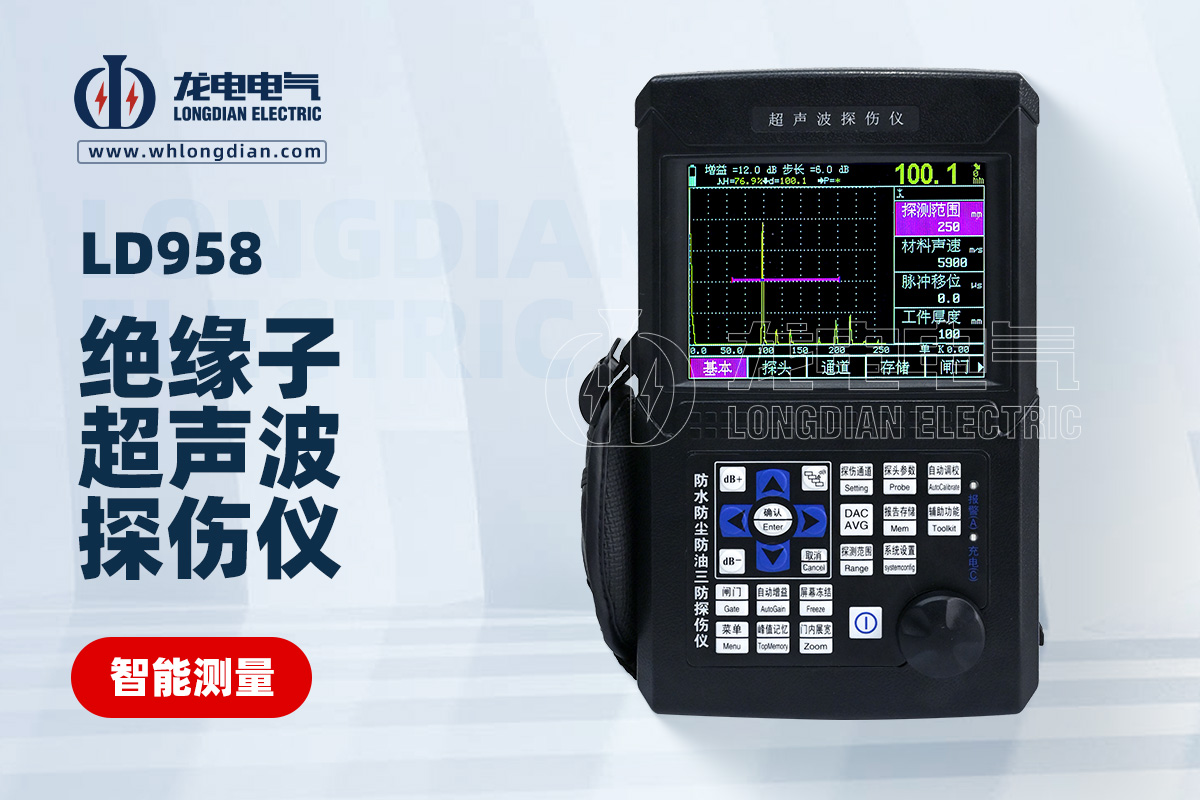

武汉市龙电电气设备有限公司研发生产的LD958绝缘子超声波探伤仪，可用于绝缘子内部缺陷相关的无损检测工作。针对不同绝缘子材料和结构，实际使用时可以根据被测对象及检测要求合理设置检测参数，对疑似异常区域进行检查和复测，为绝缘子内部状态分析提供检测依据。

使用LD958绝缘子超声波探伤仪进行检测时，如果发现异常信号，还需要进一步确认。可以根据实际情况改变检测方向、调整检测位置或者进行重复测量，并将检测结果与同型号、同类型绝缘子进行对比。对于重要设备，还应结合外观检查、绝缘试验、运行历史等信息进行综合判断，而不能仅凭一次超声波检测结果直接下结论。

对于绝缘子生产企业来说，绝缘子内部缺陷检测可以作为质量控制的一部分，有助于发现生产过程中可能存在的问题。对于电力运维单位而言，则可以针对运行时间较长、存在异常迹象或者需要重点检查的绝缘子开展进一步检测，从而补充常规外观检查所能获得的信息。

需要注意的是，绝缘子内部缺陷并不意味着所有异常都会立即导致设备故障。缺陷的类型、尺寸、位置以及发展情况不同，对绝缘子性能产生的影响也不同。因此，检测工作的重点不只是“有没有缺陷”，还包括判断缺陷的具体特征，以及是否需要结合其他试验进一步评估。

总体来看，绝缘子内部缺陷主要包括内部裂纹、气孔、疏松、夹杂、分层以及其他内部结构异常，形成原因可能涉及制造工艺、材料质量、运输安装及长期运行等多个环节。由于部分缺陷具有隐蔽性，仅依靠外观检查存在一定局限。通过绝缘子超声波探伤仪开展针对性检测，可以为内部缺陷排查提供一种无损检测手段。

武汉市龙电电气设备有限公司研发生产的LD958绝缘子超声波探伤仪，可作为绝缘子内部缺陷检测的设备选择。实际应用中，应结合绝缘子的材料、结构、检测目的和现场条件制定合理的检测方案，并由具备相关专业知识和操作经验的人员进行检测与结果分析，使检测数据真正为绝缘子状态判断和后续维护提供参考。
