探伤仪灵敏度与分辨率是什么？对绝缘子超声波检测有什么影响

绝缘子进行超声波探伤时，为什么同一个检测对象，不同仪器或不同参数设置下得到的波形可能不一样？很多检测人员在选择探伤仪时，会看到“灵敏度”“分辨率”等参数，但这两个指标到底代表什么，对绝缘子内部缺陷检测又有什么影响？理解探伤仪灵敏度和分辨率的区别，是正确使用超声波探伤设备的基础。

探伤仪的灵敏度，简单来说，是仪器发现较弱超声回波信号的能力。超声波进入绝缘子内部后，遇到裂纹、气孔、疏松等内部结构异常，会产生一定的反射信号。缺陷越小、距离越远或者材料对超声波的衰减越明显，返回探头的信号可能越弱。如果探伤仪的灵敏度不足，较弱的缺陷回波可能无法被有效识别，从而影响检测结果。

需要注意的是，灵敏度并不是越高越好。灵敏度过高时，除了缺陷回波会被放大，材料本身的组织噪声、表面状态以及其他干扰信号也可能同时被放大。这样一来，屏幕上可能出现大量杂波，反而增加缺陷判断的难度。因此，实际检测时需要根据绝缘子的材料、结构和检测要求合理设置灵敏度，而不是单纯追求更高的数值。

探伤仪的分辨率则解决的是另一个问题。它主要反映仪器区分相互接近的两个超声信号的能力。如果两个反射信号在时间上或者空间上距离比较近，分辨率较好的仪器能够更清楚地区分它们；如果分辨能力不足，两个信号可能叠加在一起，最终表现为一个回波。

把两者放在一起理解会比较直观。**灵敏度主要解决“能不能发现较弱信号”的问题，分辨率主要解决“能不能把相近信号分开”的问题。**一台探伤仪即使具有较高的灵敏度，如果分辨率不够，遇到距离较近的多个反射界面时，仍然可能难以准确判断；反过来，如果分辨率较好，但灵敏度不足，同样可能无法发现微弱缺陷。

在绝缘子检测中，这两个指标都会影响检测结果。绝缘子内部缺陷的尺寸、位置以及与探头之间的距离不同，产生的超声回波强弱也不同。如果缺陷较小，返回信号较弱，就需要探伤仪具有足够的灵敏度。如果多个结构界面或缺陷位置比较接近，则需要较好的分辨能力帮助检测人员区分不同回波。

对于瓷绝缘子来说，材料内部的微小裂纹、气孔、疏松等异常可能产生较弱反射信号。此时，探伤仪灵敏度会直接影响缺陷是否能够被有效发现。但如果为了寻找小缺陷而一味提高灵敏度，也可能把材料内部正常结构产生的杂波一起放大。因此，瓷绝缘子超声波探伤需要在缺陷信号和噪声之间找到合适的检测状态。

玻璃绝缘子的材料特性与瓷绝缘子不同，超声波传播和衰减表现也存在一定区别。因此，在进行玻璃绝缘子检测时，同样需要根据具体材料和结构调整检测参数。不能简单认为一套固定的灵敏度和分辨率设置就能适用于所有绝缘子。

探伤仪分辨率对绝缘子检测的影响，通常在检测结构较复杂或者缺陷位置比较接近时更加明显。绝缘子本身具有伞裙、金属附件及其他结构部位，超声波传播过程中可能形成多个反射信号。当相邻信号比较接近时，如果仪器分辨率不足，容易出现回波重叠。检测人员此时可能难以区分正常结构回波和缺陷回波，从而影响判断。

除了仪器本身的性能之外，灵敏度和分辨率还会受到检测条件影响。探头频率、探头尺寸、耦合状态、检测方向、材料声学特性以及仪器参数设置，都会影响实际检测效果。因此，不能仅凭产品参数表中的某一个指标判断设备是否适合绝缘子检测。真正重要的是仪器、探头和检测工艺之间是否匹配。

在实际绝缘子超声波探伤过程中，通常需要先按照检测对象和检测要求进行适当的仪器调整，再通过标准试块或已知状态的样品进行校准。校准的意义在于建立比较稳定的检测基准，避免因为仪器参数变化导致不同时间或不同人员检测得到的结果差异过大。

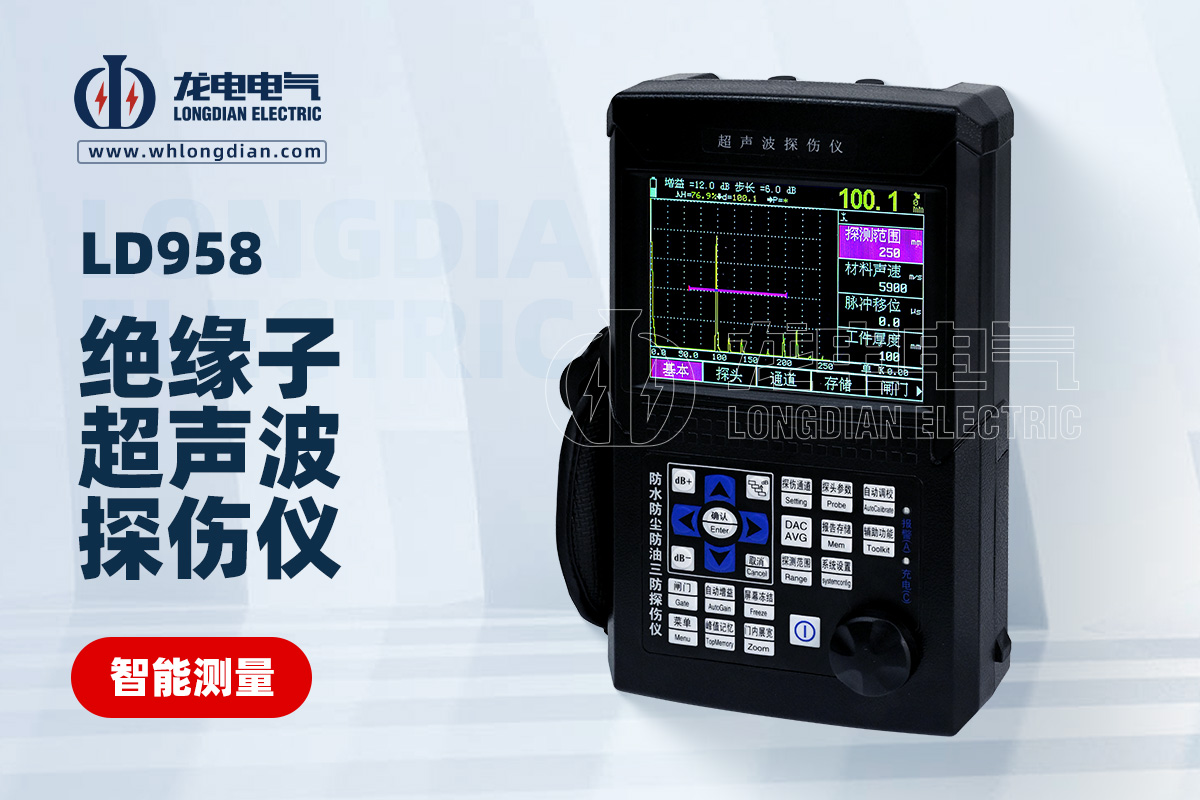

武汉市龙电电气设备有限公司研发生产的LD958绝缘子超声波探伤仪，可用于绝缘子相关超声波无损检测。实际应用过程中，应根据被测绝缘子的材料、结构和检测要求合理设置相关参数，并结合探头及检测工艺进行调整。对于不同类型的绝缘子，应采用与其检测特点相匹配的检测方式，以提高检测结果的可靠性。

使用LD958绝缘子超声波探伤仪进行检测时，如果检测灵敏度设置过低，可能出现小缺陷回波不明显的问题；如果灵敏度设置过高，则可能增加杂波干扰。分辨率不足时，相邻反射信号可能出现重叠，给缺陷定位和判断带来困难。因此，在实际工作中，应根据被测对象选择合适的检测状态，而不是简单追求某一项指标达到最高。

还需要注意，探伤仪灵敏度和分辨率并不能直接等同于最终检测精度。实际检测结果还与检测人员的技术水平、探头性能、耦合条件以及检测方法有关。同一台设备，如果操作方式不同，得到的检测结果也可能存在差异。因此，规范的操作流程和稳定的检测条件同样重要。

对于绝缘子生产企业来说，合理控制探伤仪灵敏度与分辨率，可以帮助检测人员更清楚地识别材料内部异常，为产品质量控制提供参考。对于电力运维单位来说，合理设置检测参数，则有助于发现运行绝缘子中可能存在的隐蔽性缺陷，为后续状态评估提供检测数据。

总体来看，探伤仪灵敏度和探伤仪分辨率虽然都是超声波探伤设备的重要性能指标，但解决的问题并不相同。灵敏度关注的是弱信号能否被检测到，分辨率关注的是相近信号能否被区分。在绝缘子超声波探伤过程中，两者需要结合被测材料、结构和检测要求进行合理设置，才能获得更有参考价值的检测结果。

武汉市龙电电气设备有限公司研发生产的LD958绝缘子超声波探伤仪可用于相关绝缘子无损检测工作。实际使用中，应结合绝缘子材质、结构和检测目的进行参数调整，并通过规范校准、合理耦合和多次复测提高检测可靠性。对于重要电力设备，还应将超声波检测结果与外观检查、绝缘试验及运行情况结合起来综合分析。
