绝缘子探伤的主要方法有哪些？超声波探伤优势与应用解析

绝缘子出现裂纹、内部缺陷或局部异常时，为什么单靠肉眼检查往往难以及时发现？在电力设备运行和检修过程中，绝缘子探伤是判断其内部质量和运行状态的重要检测手段。实际应用中，常见的绝缘子检测方法包括外观检查、红外检测、紫外检测和超声波探伤。不同方法侧重点不同，其中超声波法在内部缺陷检测、缺陷定位和无损检测方面具有较明显的优势。

外观检查是绝缘子检测中比较基础的一种方式。检测人员可以通过目视或放大观察，查看绝缘子表面是否存在裂纹、破损、掉瓷、烧伤以及污秽等问题。这种方式操作简单，适合日常巡检和检修前的初步检查，但主要针对表面缺陷，对于隐藏在材料内部的裂纹和其他缺陷，检测能力相对有限。

红外检测主要通过温度变化判断运行中的异常发热情况。在电气连接异常、局部发热等问题上，红外检测具有较好的辅助判断作用。不过，红外成像反映的主要是设备表面温度状态，并不能直接替代内部缺陷探伤。因此，在绝缘子检测过程中，红外检测通常需要与其他检测手段配合使用。

紫外检测则主要用于发现电晕和异常放电现象。当高压绝缘设备出现局部放电或电晕时，可以通过相关放电特征进行辅助分析。与红外检测类似，紫外检测更侧重运行状态和放电现象，对于材料内部裂纹等缺陷，还需要借助其他无损检测方法进一步判断。

超声波探伤的工作原理与上述方法有所不同。超声波通过探头进入被检测材料内部，遇到缺陷或不同介质界面后会产生反射信号。探伤仪对这些回波进行接收和分析，可以获得缺陷的相关信息。通过超声波传播时间与材料声速之间的关系，还可以进一步计算缺陷的位置，因此超声波法不仅能够发现异常，还能为缺陷定位提供数据支持。

这也是超声波探伤用于绝缘子检测时比较突出的优势。对于需要判断内部裂纹或其他内部缺陷的场景，检测人员可以通过观察回波变化，对缺陷的位置、回波幅度和相关特征进行分析。相比单纯观察表面状态，超声波探伤能够获得更加具体的内部检测信息。

无损检测也是超声波法的重要特点之一。检测过程中通过探头向被检对象内部发射超声波，正常检测不会破坏被检测对象，因此适合用于需要继续运行或后续评估的设备。LD958是一款便携式全数字超声波探伤仪，可用于材料内部缺陷检测、定位、评估和诊断，同时兼顾实验室和工程现场使用。

在检测功能方面，数字超声波探伤仪可以对回波信号进行多种处理。LD958支持缺陷定位、缺陷定量、缺陷定性、曲面修正以及DAC/AVG曲线等功能，并能够实时显示缺陷相关参数。针对裂纹检测，还可以利用裂纹端点衍射波进行裂纹高度测量；B扫描功能能够更加直观地显示缺陷在横截面上的分布及深度。

对于绝缘子探伤来说，探头选择同样十分重要。不同探头对应不同的检测方式和适用条件，常见方式包括直探头、斜探头、双晶探头以及穿透探头等。LD958支持多种探头类型，工作频率范围为0.2～15MHz，可以结合不同检测对象选择合适的探头和参数。

超声波探伤的检测结果还与材料声速、探头零偏、探头频率、斜探头K值以及增益设置等参数有关。探伤之前，需要完成仪器和探头的调校。零偏、声速以及斜探头相关参数设置准确后，探伤仪才能更准确地计算缺陷位置。不同检测对象和探头组合对应的检测参数也会有所区别，实际操作中需要结合具体工况进行设置。

现场检测对探伤仪的便携性和适应性也提出了要求。与固定式检测设备相比，便携式超声波探伤仪更方便在变电站、检修现场以及其他工程环境中使用。LD958采用锂电池供电，连续工作时间可达到较长水平，并采用防泼溅、防水防油等设计，能够适应一定程度的现场环境变化。

数据记录同样是现场绝缘子探伤的重要环节。LD958支持探伤参数和报告存储，可以保存探伤波形及相关检测资料，同时提供USB、U盘和蓝牙数据传输方式，方便后续查看、整理和归档。仪器还具备波形冻结、波形捕获、回波编码以及探伤录像等功能，对于需要复核异常信号的检测工作，可以提供更多参考信息。

从实际应用来看，不同绝缘子检测方法并不存在简单的“谁替代谁”。外观检查适合快速发现表面问题，红外检测适合观察运行状态下的温度异常，紫外检测适合辅助发现电晕和异常放电，而超声波探伤更适合针对内部缺陷开展进一步检测。对于需要判断内部裂纹、缺陷位置以及相关回波特征的检测任务，超声波法具有较强的针对性。

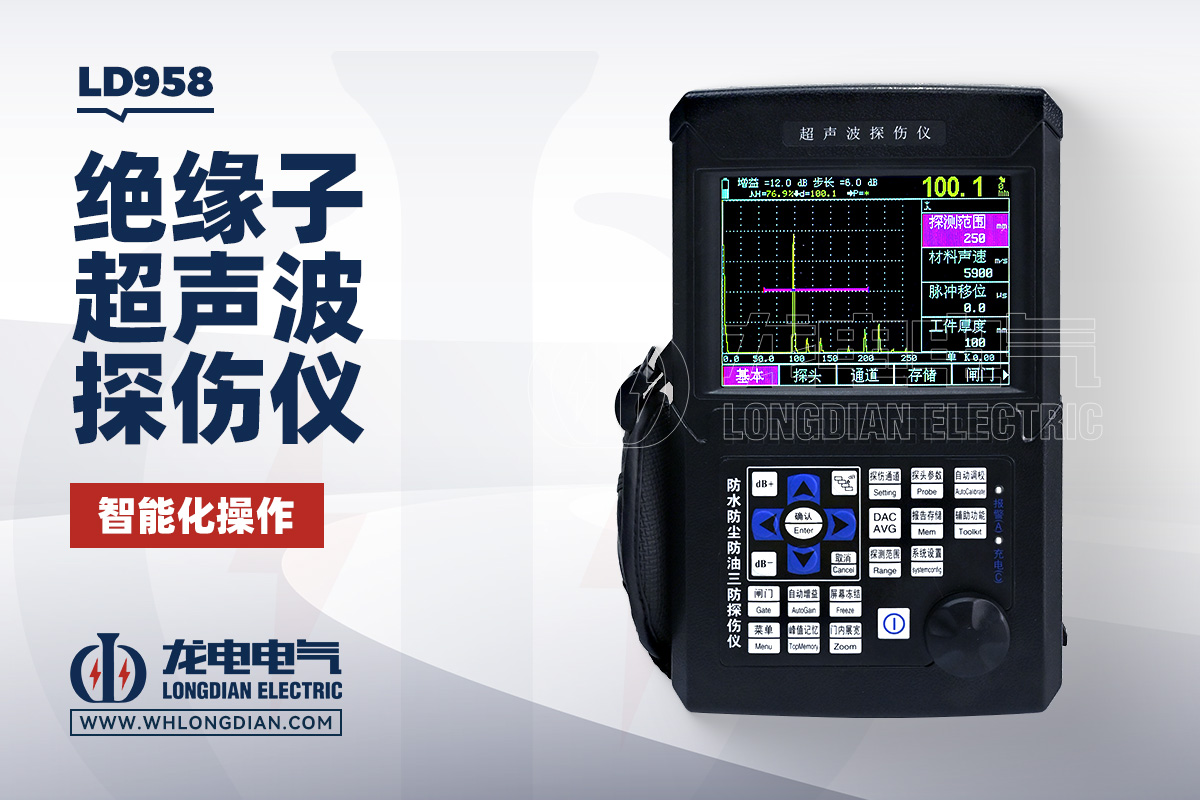

武汉市龙电电气设备有限公司生产的LD958绝缘子超声波探伤仪，采用数字化超声检测技术，可用于绝缘子及相关材料的无损探伤。仪器具备缺陷定位、缺陷定量、波形分析、B扫描、裂纹测高及数据存储等功能，适用于需要开展内部缺陷检测和现场探伤的场景。

需要注意的是，绝缘子探伤并不是单纯将探头接触工件后观察波形即可完成。探头选择、参数校准、扫查方式以及检测人员对回波特征的判断，都会影响最终结果。开展绝缘子超声波探伤时，应结合被检对象、检测要求以及现场条件合理选择检测工艺，并做好检测数据记录和结果复核。

综合来看，绝缘子探伤的方法较多，各种方法都有对应的应用场景。超声波探伤凭借无损检测、内部缺陷检测、缺陷定位和数据分析等特点，在需要进一步了解绝缘子内部状态的检测工作中具有较高的实用价值。对于电力设备检修、质量检测以及相关无损检测工作，选择合适的探伤方法和检测设备，才能让检测结果真正发挥作用。
