复合绝缘子能用超声波探伤仪检测吗？适用性与检测方法分析

复合绝缘子能不能用超声波探伤仪检测？这是不少电力设备检修人员在进行绝缘子缺陷排查时比较关心的问题。复合绝缘子与传统瓷绝缘子、玻璃绝缘子在材料结构上存在明显差异，由硅橡胶伞套、玻璃纤维增强环氧树脂芯棒等部分组成，因此不能简单照搬传统绝缘子的检测方式。从实际检测需求来看，复合绝缘子可以采用超声波方法进行检测，但是否适合直接使用常规超声波探伤工艺，需要结合材料结构、缺陷类型、探头形式和检测目的综合判断。

复合绝缘子的结构与传统瓷、玻璃绝缘子不同，因此在选择探伤方法时，首先要考虑超声波能否有效进入被检测对象，以及材料内部缺陷是否能够形成具有辨识度的回波信号。对于内部裂纹、界面异常以及部分结构性缺陷，超声波检测具有一定的应用价值。但由于复合绝缘子属于多材料组合结构，声阻抗差异和界面情况比较复杂，检测过程中对探头选择、耦合条件和参数设置的要求也更高。

从原理上看，超声波探伤是利用超声波在材料内部传播时遇到缺陷、界面或其他声学特性发生变化的位置产生反射，通过接收回波来判断内部情况。数字超声波探伤仪还可以结合材料声速和传播时间，对异常回波的位置进行计算。对于均匀材料而言，这种检测方式相对容易建立稳定的检测条件，而复合绝缘子由多种材料组成，超声波在不同材料中的传播状态存在差异，因此检测难度会有所增加。

这并不意味着复合绝缘子不能进行超声波检测。恰恰是在传统外观检查无法判断内部状态时，超声波方法可以作为进一步排查手段。特别是针对复合绝缘子内部可能存在的裂纹、局部异常以及某些结构性问题，超声波探伤能够提供表面观察之外的检测信息。但在实际应用中，需要根据被检部位和缺陷类型制定对应的检测工艺，而不是简单套用金属材料的探伤参数。

复合绝缘子超声波探伤的一个关键问题，是材料之间的声学差异。硅橡胶、环氧树脂以及玻璃纤维等材料的声速和衰减特性不同，超声波经过不同材料和界面时，可能出现较明显的反射、散射和能量衰减。这样一来，探伤人员在判断异常回波时，就需要区分材料界面形成的正常信号与真正由缺陷引起的异常信号。

因此，复合绝缘子超声波探伤更强调“针对性”。检测前需要根据实际结构选择合适的探头类型和频率，并完成相关参数调校。LD958数字超声波探伤仪支持直探头、斜探头、双晶探头以及穿透探头等多种工作方式，工作频率范围为0.2～15MHz，可以结合具体检测对象选择不同探头及参数。

对于复合绝缘子这类结构较为特殊的工件，耦合条件也会直接影响检测效果。探头与被检表面的接触状态、表面状况以及耦合效果都会改变超声波能量的传递情况。如果耦合不稳定，回波可能出现忽强忽弱的现象，容易影响对缺陷信号的判断。因此，正式进行复合绝缘子探伤前，应先保证检测表面状态合适，并检查探头与工件之间的耦合情况。

另外，材料声速设置对于缺陷定位非常重要。数字超声波探伤仪通过测量超声波在材料中的传播时间，并结合设定的材料声速计算相关距离，因此声速参数不准确时，回波位置和缺陷定位结果也会受到影响。LD958支持100～20000m/s的声速设置范围，并可根据不同检测材料进行参数调整。

复合绝缘子超声波探伤时，还需要关注探头频率与分辨力之间的关系。通常情况下，探头频率越高，能够获得更短的波长，对细小缺陷的分辨能力可能更好，但同时材料中的声衰减也会增大，超声波传播距离和回波强度可能受到影响。因此，探头频率并不是越高越好，而是需要在分辨力、穿透能力和现场检测条件之间进行平衡。LD958支持0.2～15MHz工作频率，并能够根据探头频率自动匹配相应滤波频带，有助于改善信噪比和分辨能力。

从检测结果分析来看，超声波探伤的优势并不仅仅是“发现缺陷”。数字化设备可以进一步分析回波的位置、波幅以及相关参数，并利用波峰记忆、缺陷定位、缺陷定量等功能辅助判断。LD958还具备波形冻结、波形捕获、回波编码、裂纹测高、B扫描及探伤录像等功能，可以为异常信号的复核和分析提供更多数据。

其中，B扫描功能对于观察缺陷分布具有一定辅助作用。探头移动过程中，可以形成被检区域的扫描图形，使检测人员更加直观地观察缺陷所在位置和深度变化。对于需要进一步分析内部异常的位置和范围时，这类辅助功能比单纯观察一个瞬时回波更加直观。

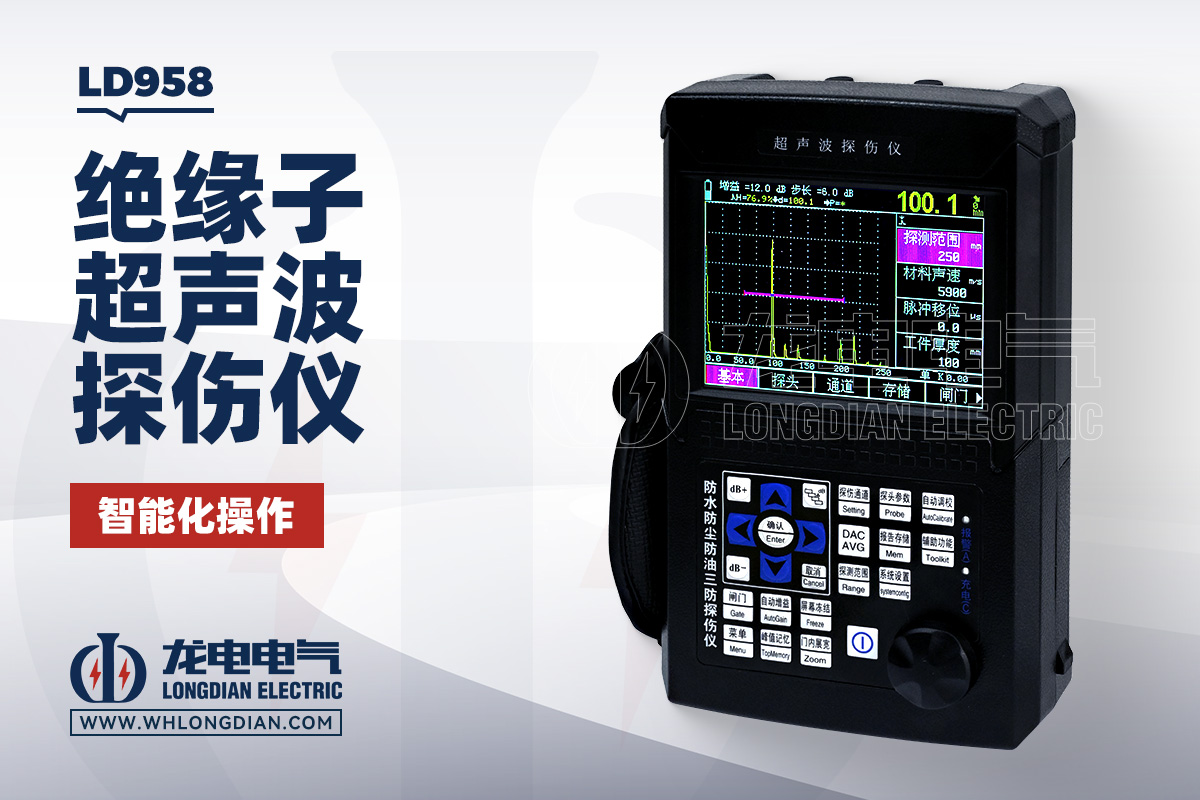

武汉市龙电电气设备有限公司生产的LD958绝缘子超声波探伤仪，采用便携式全数字设计，可用于工程现场的超声波无损检测。设备具备高清显示、波形分析、缺陷定位、缺陷定量、DAC/AVG等功能，并支持数据存储和传输，适合需要进行现场探伤和检测数据留存的应用场景。

不过，需要明确的是，复合绝缘子超声波探伤并不是所有情况都适合直接采用普通超声波工艺。对于结构复杂、材料界面较多或声衰减明显的区域，检测人员需要先验证超声波的有效传播条件，并通过试验确定合适的探头、频率、增益、检测范围和耦合方式。如果经过工艺验证后仍难以获得稳定、可重复的缺陷回波，则应结合其他检测方法进行综合判断。

因此，复合绝缘子是否适合使用超声波探伤仪，并不能简单回答“能”或者“不能”。更准确的说法是：复合绝缘子具备开展超声波检测的条件，但需要根据具体材料结构、检测部位和缺陷类型进行工艺适配。对于内部结构异常、裂纹等需要进一步确认的情况，超声波探伤可以作为一种重要的无损检测手段，而外观检查、红外检测、紫外检测等方法则可以从其他角度提供辅助信息。

对于实际工程项目而言，选择复合绝缘子探伤设备时，除了关注仪器是否支持超声波检测，还应重点了解探头适配能力、频率范围、信号处理能力、缺陷定位功能、数据记录能力以及现场环境适应性。只有检测设备、探头和工艺参数相互匹配，才能让复合绝缘子超声波探伤获得更稳定、更有参考价值的结果。

总体来看，复合绝缘子超声波探伤具有一定适用性，但技术重点在于“合理选择”和“正确使用”。武汉市龙电电气设备有限公司生产的LD958绝缘子超声波探伤仪具备多种探头工作方式、数字波形分析、缺陷定位及辅助检测功能，可作为相关超声波检测工作的设备选择之一。实际应用时，应结合具体复合绝缘子结构和检测标准进行工艺验证，并将超声波检测结果与其他检测手段综合分析。
