零基础入门：绝缘子超声波探伤的基本概念与原理

绝缘子超声波探伤到底是什么？没有接触过无损检测的人，第一次看到“探头、声速、回波、增益、闸门”等专业术语，往往会觉得比较复杂。其实，绝缘子超声波探伤的核心思路并不难理解：利用超声波进入被检测对象内部，当声波遇到裂纹、缺陷或不同界面时产生回波，再通过探伤仪对这些信号进行显示和分析，从而判断内部是否存在异常。掌握几个基本概念，就能建立起对绝缘子超声波探伤的基本认识。

绝缘子超声波探伤属于无损检测的一种，检测过程中通常不需要破坏被检测对象。它利用超声波在材料中的传播特性来获取内部信息。简单理解，就是让超声波“进入”绝缘子内部，再观察声波返回的信号。没有缺陷时，回波表现相对稳定；遇到内部结构变化时，回波可能出现位置、幅度或形态上的变化，检测人员再结合实际情况进行判断。

这里需要先认识一个基本概念：什么是超声波。超声波本质上属于机械波，只是频率高于人耳通常能够听到的范围。在超声波探伤中，探头负责把电信号转换成超声波，并接收从材料内部返回的回波信号。探伤仪则负责对这些信号进行处理，并把结果以波形等形式显示出来。

探头是绝缘子超声波探伤中非常重要的部件。不同探头的结构、频率和工作方式不同，对应的检测效果也不同。常见的探头类型包括直探头、斜探头、双晶探头和穿透探头等。武汉市龙电电气设备有限公司生产的LD958绝缘子超声波探伤仪支持直探头、斜探头、双晶探头和穿透探头等多种工作方式，工作频率范围为0.2～15MHz，可以根据不同检测任务选择相应探头。

接下来要理解的是“回波”。超声波进入材料以后，会在不同位置发生传播、反射和衰减。当声波遇到缺陷或材料界面时，一部分能量会返回探头，这就是探伤仪屏幕上看到的回波。检测人员通常需要关注回波出现的位置、波幅变化以及波形特征。LD958可以实时显示相关回波信息，并提供波峰记忆、缺陷定位、缺陷定量等功能，帮助检测人员分析异常信号。

“声速”是另一个必须掌握的概念。超声波在不同材料中的传播速度并不完全相同，而探伤仪进行缺陷定位时，需要结合声波传播时间和材料声速计算缺陷位置。可以把它理解成“知道声音走得有多快，再根据它往返需要多长时间，计算它大概走了多远”。因此，声速参数设置是否合适，会直接影响缺陷定位结果。LD958的材料声速设置范围为100～20000m/s。

对于初学者来说，“探测范围”也比较容易理解。它代表探伤仪当前准备观察的距离范围。被检测对象较薄时，没有必要把探测范围设置得过大；检测区域较深时，则需要合理扩大范围。探测范围改变以后，屏幕上回波的位置会随之变化，但回波之间的相对位置和幅度不会因此直接改变。

“增益”可以理解为对回波信号的放大程度。回波比较弱时，需要适当提高增益，让信号更容易观察；增益过高，又可能导致一些不需要关注的杂波被放大。因此，增益不是越高越好，而是要根据检测任务和实际回波情况合理调整。LD958总增益最高可达到120dB，同时支持多种增益步进方式，并具备自动增益调节功能。

还有一个经常出现的术语叫“闸门”。闸门并不是实际存在的机械结构，而是探伤仪在显示和计算时划定的一段信号观察区域。检测人员可以设置闸门的起始位置、宽度和高度，让仪器重点跟踪某一段范围内的回波，并实时读取相关参数。LD958支持单闸门和双闸门方式，并可设置进波报警或失波报警。

了解这些基础概念后，就可以进一步理解绝缘子超声波探伤是怎样开展的。正式检测前，需要连接合适的探头，并对探头和仪器进行相应调校。零偏、材料声速以及斜探头的相关参数都会影响缺陷定位。对于斜探头，还需要关注入射点和K值等参数；这些参数如果设置不准确，可能直接影响后续检测数据。

为什么一定要先校准？原因很简单。探伤仪最终显示出来的距离、深度和相关数据，都建立在仪器参数正确的基础上。比如材料声速设置不合适，超声波实际传播时间虽然没有变化，但探伤仪换算出来的缺陷位置可能出现偏差。因此，绝缘子超声波探伤不能只关注“有没有回波”，还需要关注检测参数是否正确。

对于初学者来说，还需要特别注意“探头频率”这个概念。一般而言，探头频率越高，波长越短，对较小缺陷的分辨能力可能更好，但同时在材料中的声衰减也可能增大，回波会变弱。因此，选择探头频率需要兼顾分辨力和穿透能力。LD958支持0.2～15MHz工作频率，并能够根据探头频率匹配相应滤波频带，以改善信号显示效果。

在实际绝缘子超声波探伤过程中，探头与被检表面的耦合状态同样不能忽视。超声波需要通过探头进入被检测对象，如果接触状态不稳定，信号容易出现波动。进行扫查时，探头移动应尽量平稳，并保持相对稳定的耦合条件。对于表面附着物较多的检测对象，还需要先处理检测区域，以保证探头能够有效接触被检表面。

除了观察A型波形，数字超声波探伤仪还可以通过其他功能辅助分析。例如，LD958具备波形冻结、波形捕获、回波编码、裂纹高度测量、B扫描以及录像功能。B扫描可以显示被检测区域横截面上的缺陷分布和深度，录像功能则可以记录探伤过程中的波形和相关数据，方便后续分析。

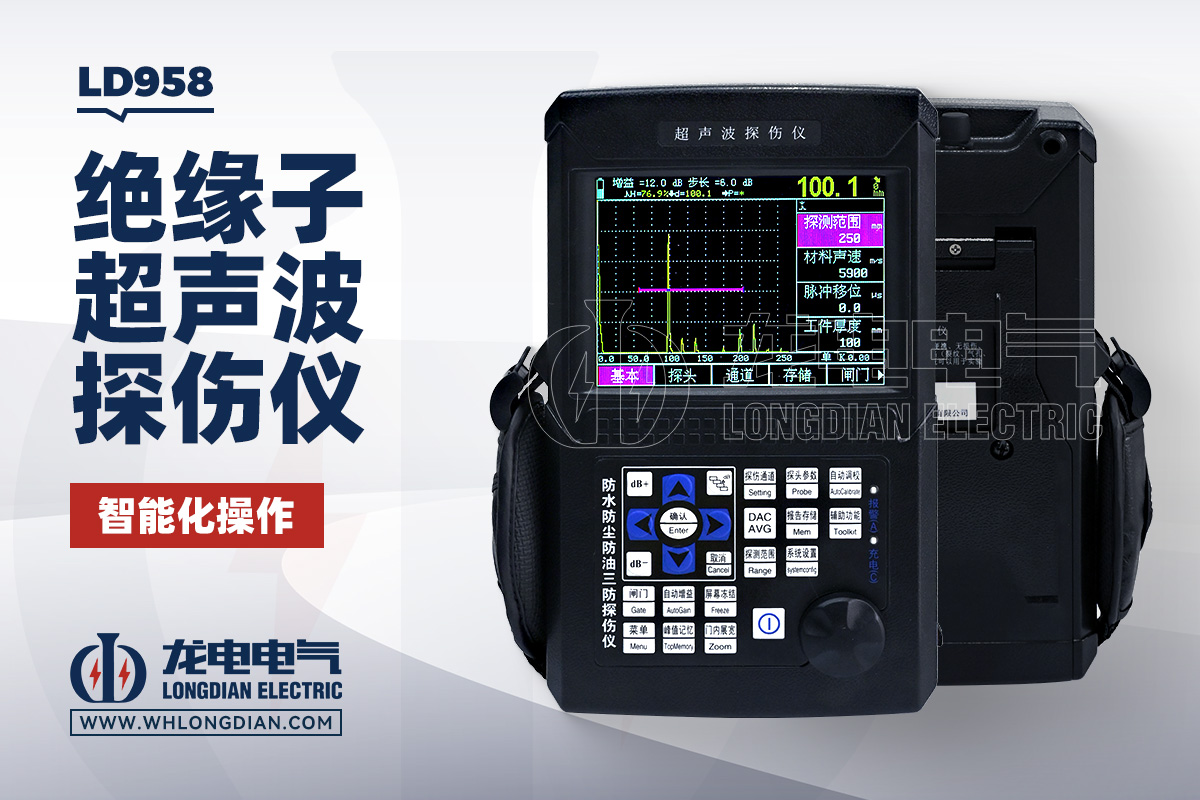

武汉市龙电电气设备有限公司生产的LD958绝缘子超声波探伤仪，采用便携式全数字设计，能够用于工程现场的超声波检测。设备支持多种探头工作方式，并提供缺陷定位、缺陷定量、波形分析、DAC/AVG、B扫描等功能，同时支持探伤参数和报告存储，适用于需要进行现场无损检测和数据留存的应用场景。

需要提醒的是，绝缘子超声波探伤并不是简单地“看到一个波峰就判断有缺陷”。实际判断还需要结合探头类型、材料特性、检测区域、声速、增益、闸门以及扫查方式等因素。尤其对于结构和材料比较复杂的绝缘子，更需要通过合理的检测工艺区分正常界面回波和异常缺陷回波。

对于零基础人员而言，可以先把绝缘子超声波探伤理解成三个步骤：第一步，让超声波进入被检测对象；第二步，接收材料内部返回的回波；第三步，根据回波的位置、幅度和变化特征判断是否存在异常。掌握探头、回波、声速、探测范围、增益和闸门这几个基础概念后，再进一步学习校准、DAC/AVG、缺陷定量和裂纹测高等功能，学习过程会更加容易。

总体来说，绝缘子超声波探伤的核心并不复杂，但想要把检测结果做得准确、稳定，需要把设备、探头、参数和检测工艺结合起来。对于刚接触无损检测的人员，可以从基本原理和参数设置入手，逐步熟悉波形判断和缺陷分析。武汉市龙电电气设备有限公司生产的LD958绝缘子超声波探伤仪，可为绝缘子超声波检测提供相应的设备和功能支持，在实际使用过程中仍应结合具体检测对象和现场条件确定合理的探伤工艺。
