绝缘子超声波探伤仪参数怎么看？一文读懂LD958关键技术参数

面对一台绝缘子超声波探伤仪，检测范围、工作频率、声速范围、动态范围、分辨力、灵敏度余量、增益、发射脉冲、重复频率等参数分别代表什么？哪些参数真正影响绝缘子超声波探伤效果？对于刚接触超声检测的人员来说，参数表往往比操作本身更难理解。其实，只要把这些参数按照“发射—接收—显示—定位—辅助功能”几个部分拆开来看，就能比较直观地理解一台超声波探伤仪的性能和使用方式。

绝缘子超声波探伤仪首先要看的是检测范围。它决定了仪器能够观察的超声传播距离。LD958检测范围为0～10000mm，零界面入射条件下，单晶探头在钢中纵波检测时可连续调节；不同型号配置的具体范围存在差异。实际检测时，探测范围并不是设置得越大越好，而应结合被检对象的厚度和检测深度合理选择。范围过大，波形显示可能不够集中；范围过小，又可能无法覆盖需要观察的区域。

工作频率是绝缘子超声波探伤仪另一个核心参数。LD958工作频率范围为0.2～15MHz。简单理解，频率与超声波的波长、分辨能力以及传播衰减有关。通常频率提高后，波长变短，对较小缺陷的分辨能力可能提高，但在材料中的衰减也可能增加。因此，实际使用时不能只看频率范围有多宽，还要结合探头和被检对象选择合适的频率。

声速范围主要关系到缺陷定位。LD958的声速设置范围为100～20000m/s。超声波在不同材料中的传播速度不同，而数字超声波探伤仪通常需要根据传播时间和材料声速计算缺陷位置。如果声速设置不合适，检测范围、回波位置以及缺陷定位都会受到影响。因此，在实际绝缘子超声波探伤过程中，声速是不能忽略的基础参数。

动态范围可以理解为探伤仪能够处理较强和较弱信号之间差异的能力。LD958动态范围不低于36dB。对于现场检测来说，材料内部回波强弱可能存在较大差异，如果仪器的动态范围不足，强弱信号的同时处理能力就会受到限制。因此，查看绝缘子超声波探伤仪参数时，动态范围也是比较重要的一项指标。

垂直线性和水平线性也是容易被忽视的参数。LD958垂直线性误差不大于2.5%，水平线性误差不大于0.2%。垂直线性与波幅显示的准确程度有关，水平线性则关系到声程或距离方向上的显示准确性。对于需要进行缺陷定位和波幅比较的检测工作，这两项指标都会影响最终的数据判断。

分辨力决定仪器区分相邻回波的能力。LD958分辨力指标大于42dB（5P14）。探伤过程中，如果两个回波距离比较接近，仪器能否将它们清楚地区分开，会直接影响缺陷判断。尤其在关注近表面缺陷或多个回波同时出现的情况下，分辨力的重要性更加明显。实际选购绝缘子超声波探伤仪时，不能只关注最大检测范围，还需要结合分辨力一起考虑。

灵敏度余量反映的是探伤仪发现较弱缺陷信号的能力。LD958灵敏度余量大于65dB，测试条件为深200mm、Φ2平底孔。这个参数通常需要结合具体探头和标准试块理解，不能单独拿一个数字判断设备是否适合所有检测任务。不同被检材料、探头频率和检测条件下，实际灵敏度表现都会有所区别。

再来看比较常用的数字抑制参数。LD958数字抑制范围为0～80%。它主要用于压低杂波和噪声，让屏幕上的有效回波更加清晰。但抑制并不是越大越好，因为抑制增加后，仪器的动态范围也会受到影响。实际检测结束后，应及时恢复到合适状态，避免因为过度抑制而忽略有价值的弱回波。

增益是绝缘子超声波探伤仪操作过程中经常调整的参数，可以简单理解为回波信号的灵敏度调节。LD958总增益最大可达到120dB，并支持0.1dB、1dB、2dB、6dB等不同步进方式，同时具备自动增益调节和扫查增益功能。检测时，增益需要与具体检测标准、探头和回波情况配合使用，并不是单纯把增益调高就能得到更好的结果。

发射脉冲决定探头被激励时的发射能量。LD958脉冲幅度提供70V、120V、250V、300V、350V、400V、500V等分级选择，脉冲宽度可以在30ns～510ns范围内连续调节，探头阻尼则提供50Ω、150Ω、250Ω、400Ω等选项。发射强度提高后，通常有利于提高检测灵敏度和穿透能力，但脉冲过强或脉冲宽度过大也可能影响分辨力，因此需要根据检测对象综合调整。

重复频率指单位时间内探头受到激励并发射超声波脉冲的次数。LD958重复频率调节范围为30～1000Hz。扫查速度较快时，可以适当提高重复频率，以降低漏检风险；扫查速度较慢时，则可以适当降低重复频率。对于检测范围较大的情况，设备参数还需要结合实际声程进行调整。

检波方式关系到回波信号在屏幕上的显示形式。LD958支持正半波、负半波、全波和射频检波。全波通常用于常规探伤，而在一些需要观察回波相位、周期或者分析探头性能的情况下，射频检波可以提供更加完整的波形信息。选择合适的检波方式，有助于改善分辨力、信噪比和灵敏度。

闸门可以理解成探伤仪设置的一段重点观察区域。LD958支持A、B两个闸门，可以设置闸门起始位置、宽度和高度，同时支持进波报警和失波报警，并可选择峰值或边沿触发。通过闸门，仪器能够跟踪指定范围内的回波并实时读取相关数据，对于缺陷定位和报警判断都比较实用。

探头参数同样属于绝缘子超声波探伤仪参数的重要组成部分。LD958支持直探头、斜探头、双晶探头、穿透探头等多种探头类型。使用不同探头时，需要设置对应的探头频率、晶片尺寸、K值、前沿、零偏等参数。对于斜探头而言，零偏、前沿和K值尤其关系到缺陷定位准确性。

探头频率也需要单独理解。频率越高，通常波长越短，可能有利于发现更小的缺陷，但同时声衰减也会增大。LD958支持0.2～15MHz工作频率，并能够根据设置的探头频率自动匹配相应滤波频带。在使用时，需要把探头的实际标称频率正确输入仪器，否则可能影响信噪比、灵敏度和分辨力。

DAC和AVG主要用于缺陷定量分析。DAC曲线可以建立不同声程位置与回波幅度之间的参考关系；AVG则用于根据反射距离、波幅等信息进行缺陷当量分析。LD958支持DAC/AVG曲线自动生成，并可以进行相应补偿和修正，对于需要对缺陷回波进行定量判断的检测工作具有辅助作用。

对于现在的数字式设备而言，数据存储与传输能力也值得关注。LD958内置500个探伤参数通道，可以预存不同探头和探伤工艺参数；设备能够存储1000个探伤报告，并支持将报告参数通过蓝牙传输至手机或电脑，还可以通过U盘进行数据导出。USB2.0 OTG接口支持计算机和U盘的数据交互，蓝牙则可以用于探伤报告和通道参数的无线传输。

波形分析功能也是判断设备实用性的重要方面。LD958具备波形冻结、波形捕获、回波编码、捕捉标记、裂纹高度测量、B扫描和探伤录像等辅助功能。其中，B扫描能够显示被检测区域横截面上的缺陷分布和深度；录像功能可以记录现场探伤波形，方便后续复核和分析。

电源和现场使用参数关系到绝缘子超声波探伤仪能否方便地用于工程现场。LD958采用专用锂电池模块，可在线充电，也支持电池脱机充电，并针对长时间连续工作和野外作业进行了设计。设备外形尺寸为260×140×50mm，工作温度范围为-10～50℃，相对湿度范围为20%～95%RH。

从这些参数可以看出，评价一台绝缘子超声波探伤仪，不能只盯着一个指标。例如，检测范围大并不代表所有检测任务都适合；工作频率范围宽，也不代表所有频率都应该使用；增益越高，同样不意味着检测效果越好。真正需要关注的是探伤仪的发射能力、接收性能、分辨能力、参数调节范围、缺陷定位功能以及现场使用条件能否与实际检测任务匹配。

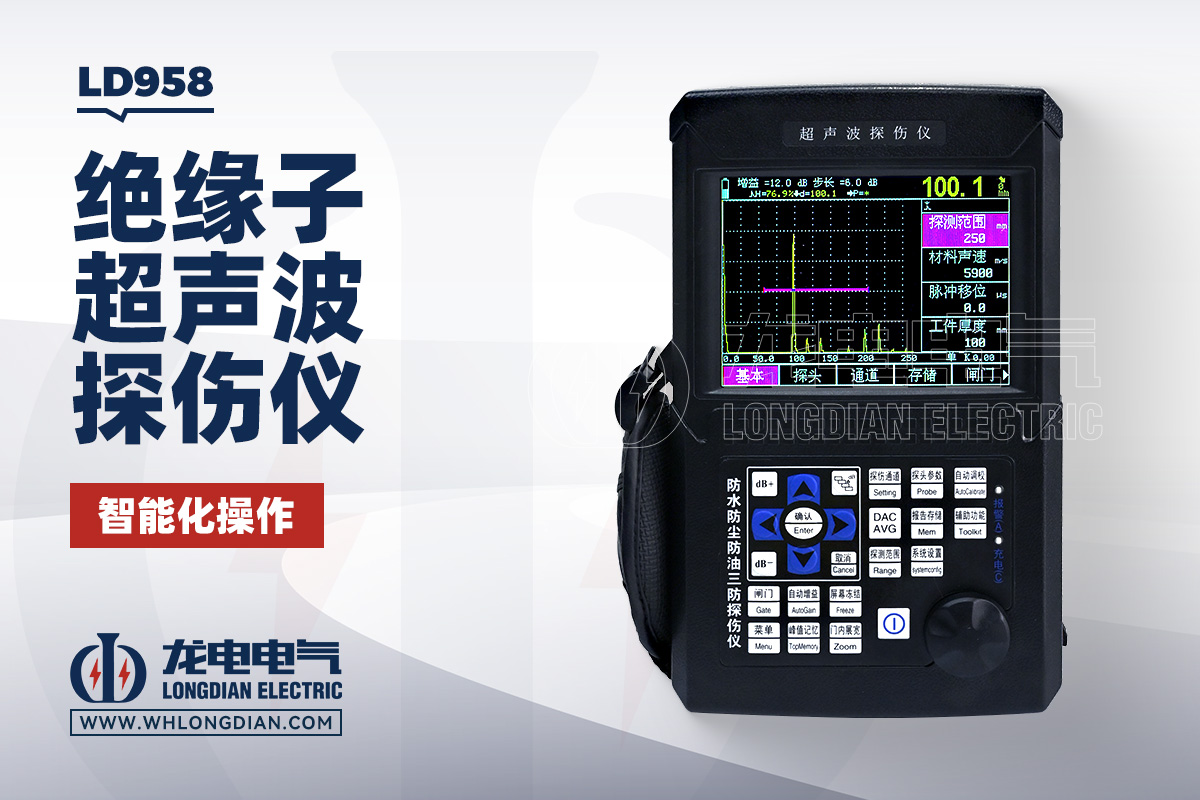

武汉市龙电电气设备有限公司生产的LD958绝缘子超声波探伤仪，是一款便携式全数字超声波探伤设备，支持多种探头类型和较宽的工作频率范围，同时提供缺陷定位、缺陷定量、DAC/AVG、B扫描、裂纹测高、波形记录和数据传输等功能。 对于需要开展绝缘子超声波探伤的现场人员来说，了解这些参数的含义，比单纯比较参数数字大小更有实际意义。

最后再简单总结一下。看绝缘子超声波探伤仪参数时，可以先看检测范围和工作频率，再看声速范围、动态范围、分辨力和灵敏度余量，接着关注发射脉冲、增益、检波、闸门和探头参数，最后再看DAC/AVG、B扫描、数据存储、通信方式以及电池和环境适应能力。把这些参数串起来，就能基本判断一台绝缘子超声波探伤仪的功能定位和适用场景，也能避免只看某一个参数进行设备选择。
