什么是SF6气体浓度？ppm、%VOL、%LEL三种单位有什么区别

在电力系统的GIS室、SF6开关室等场所进行气体泄漏监测时，经常会看到ppm、%VOL、%LEL这些单位。很多人会问：什么是SF6气体浓度？为什么不同仪器显示的单位不一样？ppm、%VOL、%LEL到底有什么区别？实际上，这几个单位反映气体浓度的方式不同，理解它们的含义，对于正确选择SF6气体检测设备、设置报警值以及判断现场监测数据都很重要。

SF6气体浓度，简单来说，就是空气或混合气体中SF6所占的比例。在正常运行的电力设备内部，SF6气体作为绝缘和灭弧介质存在于相对封闭的气室中。而当设备密封部位出现异常，SF6气体泄漏到周围空气中时，环境中的SF6气体浓度就会发生变化。对于GIS室、SF6断路器室等场所来说，监测SF6气体浓度的目的，主要是及时发现泄漏异常，并辅助做好设备运行和人员安全管理。

ppm是气体检测领域比较常见的浓度单位，全称为parts per million，中文通常称为“百万分之一”。它表示在一百万份气体中，有多少份是被测气体。例如，空气中SF6浓度达到10ppm，可以理解为一百万份混合气体中约有10份SF6。ppm适合表示含量较低的气体浓度，因此在SF6气体泄漏在线监测和环境检测中比较常见。

%VOL则是体积分数的表示方式，表示某种气体在混合气体中的体积占比。例如，1%VOL意味着100份混合气体中约有1份目标气体。从换算关系来看，1%VOL相当于10000ppm。因此，当检测仪的显示单位从ppm切换到%VOL时，数值变化并不代表气体本身发生了突然变化，而只是显示单位不同。

例如，1000ppm等于0.1%VOL，5000ppm等于0.5%VOL，10000ppm等于1%VOL。换算时可以简单理解为，ppm数值除以10000，就是对应的%VOL数值；反过来，%VOL乘以10000，就是ppm。这种换算在查看不同品牌、不同型号检测仪的数据时比较实用。

那么，%LEL又是什么意思？%LEL与ppm、%VOL其实不是同一种表示逻辑。LEL是Lower Explosive Limit的缩写，即爆炸下限，表示某种可燃气体在空气中能够形成爆炸性混合物的最低浓度。%LEL则是“达到该气体爆炸下限的百分之多少”。例如，某种可燃气体的爆炸下限为2%VOL，当检测仪显示50%LEL时，表示现场浓度达到其爆炸下限的50%，也就是约1%VOL。

从这个定义就可以看出，%LEL主要服务于可燃气体风险判断。它不是简单的气体体积分数单位，而是建立在某一种可燃气体LEL基础上的相对表示方式。不同可燃气体的LEL不同，因此相同的%LEL数值，对应的实际气体浓度也可能完全不同。

对于SF6气体而言，理解%LEL时尤其需要注意。SF6本身属于不可燃气体，因此通常不存在像甲烷、氢气、可燃溶剂蒸气那样的“爆炸下限”概念。也就是说，在SF6气体泄漏监测场景中，ppm或%VOL更适合直接表达SF6在空气中的浓度，而不能简单套用可燃气体检测中的%LEL逻辑。

因此，在选择SF6气体检测仪或SF6在线监测系统时，首先应该确认仪器检测的目标是什么。如果重点是监测SF6在环境空气中的含量，那么ppm或%VOL能够更直观地反映实际浓度。如果是针对可燃气体进行安全监测，则%LEL具有相应的应用价值。不同检测场景使用不同单位，不能因为某一种单位在其他气体检测设备上常见，就直接用于SF6泄漏检测。

在实际电力运维中，SF6气体浓度监测主要有两个层面的意义。第一，是发现设备泄漏。当GIS、SF6断路器或其他SF6设备存在密封异常时，泄漏出的SF6会进入周围空气，使局部区域的SF6气体浓度升高。通过持续检测浓度变化，可以及时发现异常趋势。

第二，是辅助现场安全管理。SF6虽然本身不属于可燃气体，但如果大量泄漏并在通风条件较差的空间内积聚，会挤占空气中的氧气。因此，对于封闭或半封闭的SF6设备区域，监测SF6气体浓度能够帮助工作人员及时发现异常，并结合通风等措施降低现场风险。

值得注意的是，SF6气体浓度与设备内部SF6气体压力、密度并不是同一个概念。设备内部的压力或密度参数，主要反映设备气室中的SF6状态；而环境SF6气体浓度，反映的是泄漏到空气中的SF6含量。两者可以相互印证，但不能互相替代。比如，设备内部压力出现下降，可以提示存在泄漏可能；而环境中的SF6浓度升高，则可以从另一个角度证明现场存在异常气体释放。

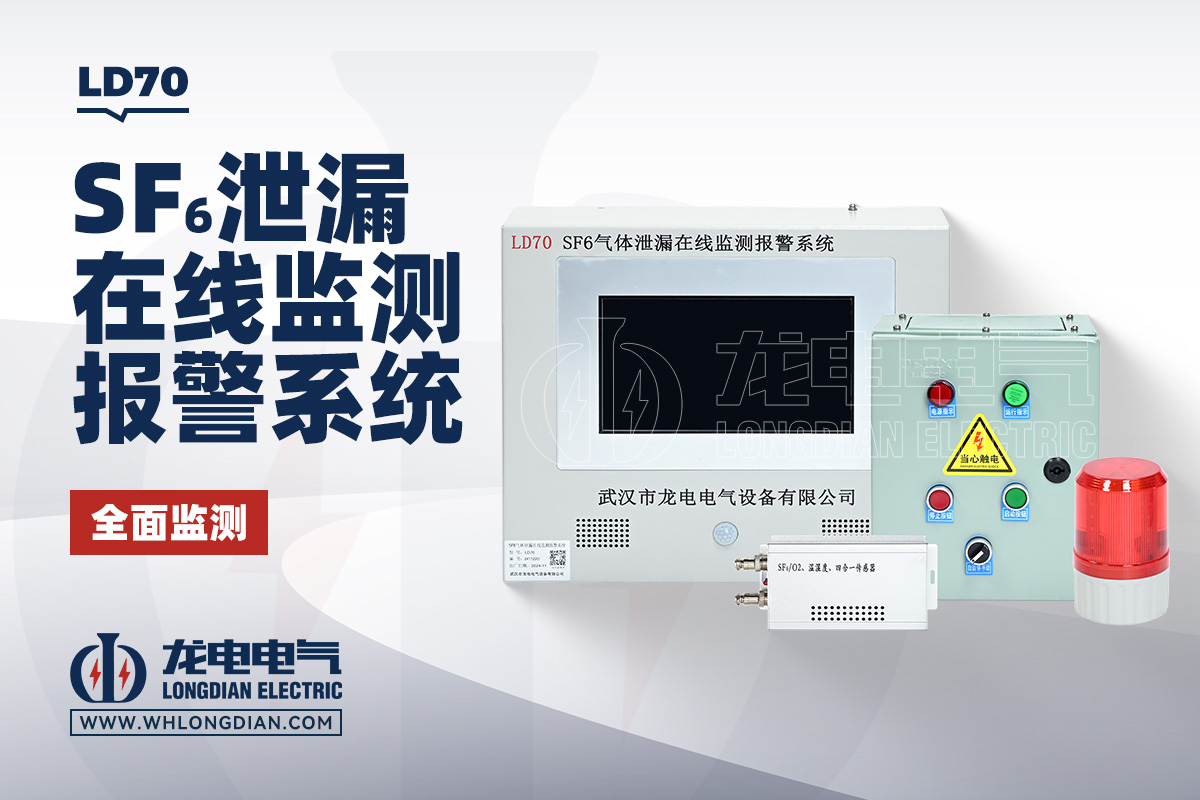

武汉市龙电电气设备有限公司生产的LD70 SF6气体泄漏在线监测报警系统，就是针对SF6气体泄漏在线监测需求设计的设备。系统可对相关区域的SF6气体浓度进行持续监测，当监测数据达到设定的报警条件时及时发出报警，方便运行维护人员尽早发现异常。对于GIS室、SF6开关设备室等需要持续关注SF6泄漏情况的场所，在线监测方式能够减少完全依靠人工定期巡检所带来的监测间隔。

实际使用LD70 SF6气体泄漏在线监测报警系统或其他同类设备时，还需要注意检测位置的选择。SF6气体相对空气密度较大，发生泄漏后可能向较低位置聚集，因此传感器安装位置需要结合房间结构、设备布置、通风条件以及相关设计要求确定。安装位置并不是越靠近设备越好，而是要综合考虑泄漏气体可能扩散和积聚的区域。

在查看监测数据时，也不要只关注数字大小，还应该关注单位。比如，一台仪器显示500ppm，另一台仪器显示0.05%VOL，两者实际上表示的是相同的浓度。只有先弄清楚ppm和%VOL之间的换算关系，才能正确比较不同设备的测试结果。至于%LEL，则要结合具体可燃气体的LEL参数进行理解，对于SF6泄漏监测不能直接将其与ppm、%VOL进行简单等价。

简单总结，ppm是百万分之一浓度单位，适合表示较低浓度的SF6含量；%VOL表示目标气体在混合气体中的体积百分比，1%VOL等于10000ppm；%LEL则是相对于某种可燃气体爆炸下限的百分比，主要用于可燃气体安全检测。三种单位虽然都用于描述“浓度”，但定义和适用场景并不相同。

对于电力系统中的SF6气体泄漏检测来说，正确理解SF6气体浓度及其单位，是看懂检测数据的基础。实际应用中，应根据监测对象、现场环境和设备技术要求选择合适的检测方式，并对报警值和显示单位进行正确设置。武汉市龙电电气设备有限公司生产的LD70 SF6气体泄漏在线监测报警系统，可用于相关场所的SF6气体浓度在线监测与泄漏报警，为电力设备运行维护和现场安全管理提供监测依据。
