新手必看：SF6气体泄漏在线监测报警系统基础术语大全

第一次接触SF6气体泄漏在线监测报警系统，为什么总感觉各种参数和术语看起来很专业？什么是SF6浓度？ppm是什么意思？报警值和量程有什么区别？传感器又是怎么工作的？对于刚开始接触GIS设备运行维护、变电站安全监测的人员来说，先把这些基础术语弄明白，比直接看复杂的技术参数更重要。下面就从实际使用角度，把SF6气体泄漏在线监测中比较常见的术语梳理清楚。

SF6是六氟化硫的简称，属于电力系统中常见的绝缘和灭弧介质，主要应用于GIS组合电器、SF6断路器等设备。正常情况下，SF6气体被封闭在设备气室内部，用于满足设备的绝缘和开断要求。当设备密封部位出现异常后，SF6可能泄漏到周围环境中，因此需要通过专业的SF6气体泄漏在线监测系统对现场环境进行持续监视。

所谓“SF6气体泄漏”，就是设备内部的SF6气体因为密封失效、连接部位异常、阀门问题等原因进入外部环境。泄漏并不一定意味着设备马上发生故障，有时可能只是缓慢渗漏。但如果长期不处理，可能造成设备气体压力或密度下降，同时在通风条件较差的场所还需要关注SF6气体在局部区域积聚的问题。

“SF6浓度”是SF6气体泄漏在线监测中最基础的概念之一。它表示空气或混合气体中SF6所占的比例。在线监测系统中的传感器，就是通过检测环境中的SF6浓度变化，判断现场是否存在异常气体泄漏。需要注意的是，环境SF6浓度与GIS设备内部的SF6压力、密度并不是一个概念，两者反映的是不同位置的气体状态。

“ppm”也是新手经常遇到的单位。ppm是parts per million的缩写，表示百万分之一。如果监测数据为100ppm，通常可以理解为在一百万份混合气体中约有100份对应的SF6。由于SF6泄漏检测通常关注的是相对较低的环境浓度，因此ppm在SF6在线监测设备中比较常见。

除了ppm，还可能看到“%VOL”。它表示气体体积分数，也就是目标气体在混合气体中的体积占比。两者可以相互换算，1%VOL相当于10000ppm。例如，1000ppm就是0.1%VOL。查看不同SF6气体检测设备的技术参数时，要先确认仪器使用的浓度单位，避免因为单位不同而误判数据。

“检测量程”是另一个重要术语。它表示仪器能够检测的浓度范围。例如某台SF6气体检测设备的量程从低浓度到较高浓度覆盖一个确定区间，那么在这个范围内，仪器才能按照规定的性能进行测量。量程并不是越大越好，实际选择时需要结合现场可能出现的浓度范围和检测目的确定。

“分辨率”则表示仪器能够识别的最小变化量。比如仪器分辨率越细，对于小幅度浓度变化的显示就越细致。但分辨率和测量精度不是一回事，不能简单地认为分辨率越高，测试结果就一定越准确。看SF6气体泄漏在线监测系统参数时，这两个指标应该分开理解。

“检测精度”通常用于评价仪器测量结果与真实值之间的接近程度。实际使用中，精度会受到传感器性能、环境条件、设备校准以及使用方式等因素影响。因此，选购SF6气体泄漏在线监测设备时，不要只看一个“精度”数字，还应关注传感器类型、校准方式、工作环境和整体检测方案。

“SF6传感器”可以理解为整个在线监测系统感知气体浓度的核心部件。不同类型的传感器在检测原理、量程、响应速度、抗干扰能力和使用寿命等方面可能存在差异。传感器将检测到的SF6浓度转换成系统能够识别的信号，再由主机进行数据处理和显示。

“响应时间”指的是监测系统检测到SF6气体浓度发生变化后，输出对应响应所需要的时间。对于泄漏报警应用来说，响应时间关系到系统发现异常的及时性。实际工程中，除了关注传感器本身的响应时间，还应考虑气体扩散距离、采样方式以及现场通风情况，因为这些因素同样会影响最终报警时刻。

“报警值”是SF6气体泄漏在线监测报警系统中的关键设置之一。简单来说，当检测到的SF6浓度达到预设条件后，系统就会触发报警。实际工程中可能根据不同用途设置不同级别的报警，例如预警和更高等级的报警。报警值不能随意设置，而应结合现场环境、设备类型、监测目的以及相关技术要求确定。

“报警复位”也是现场使用时经常看到的功能。系统触发报警以后，在现场异常排除、浓度恢复到相应范围后，报警状态是否自动解除，需要看系统具体的控制逻辑。有些系统支持自动恢复，有些场景则可能需要人工确认和复位。实际配置时需要结合运行管理方式确定。

“声光报警”是比较直观的一种报警方式。当SF6浓度达到设定条件后，设备通过声音和灯光提醒现场人员注意。这种方式适合现场快速提示，尤其是在设备区域有人作业或者巡检的情况下，可以帮助工作人员更快发现异常。

“远程报警”则是把现场报警信息进一步传输到值班室、监控平台或者其他管理系统。对于没有人员长期停留的设备区域，远程报警能够减少“现场无人、报警无人处理”的情况。具体能否实现远程传输，需要根据系统通信接口、现场网络和上位机平台配置确定。

“在线监测”与“便携式检测”是两个容易混淆的概念。在线监测强调连续运行，系统安装后可以长期监视现场SF6浓度变化；便携式检测则由工作人员携带设备到现场进行检测，更适合巡检和泄漏点查找。两种方式并不存在谁完全替代谁的关系，实际电力运维中经常需要配合使用。

“泄漏定位”又是一个需要单独理解的概念。SF6气体泄漏在线监测系统主要负责发现某一区域的浓度异常，并进行报警，但如果要确定具体是哪个法兰、阀门或者密封部位泄漏，通常还需要借助便携式SF6检漏仪等设备进行进一步排查。因此，“在线监测”和“精准定位”属于不同层面的工作。

“监测点”指的是SF6传感器实际安装的位置。监测点布置是否合理，会影响整个SF6气体泄漏在线监测系统的实际效果。SF6气体密度较大，泄漏后可能向较低位置扩散，因此安装时需要结合房间结构、设备布局、通风条件和可能的泄漏路径综合确定，而不是简单地把传感器安装在设备附近即可。

“联动控制”则是指监测系统在出现报警后，不只是发出本地提示，还可以根据系统配置与其他设备进行联动。例如联动通风设备、现场报警装置或者监控平台。是否设置联动，需要根据具体场所和控制要求设计，并不是所有SF6在线监测项目都采用完全相同的联动方式。

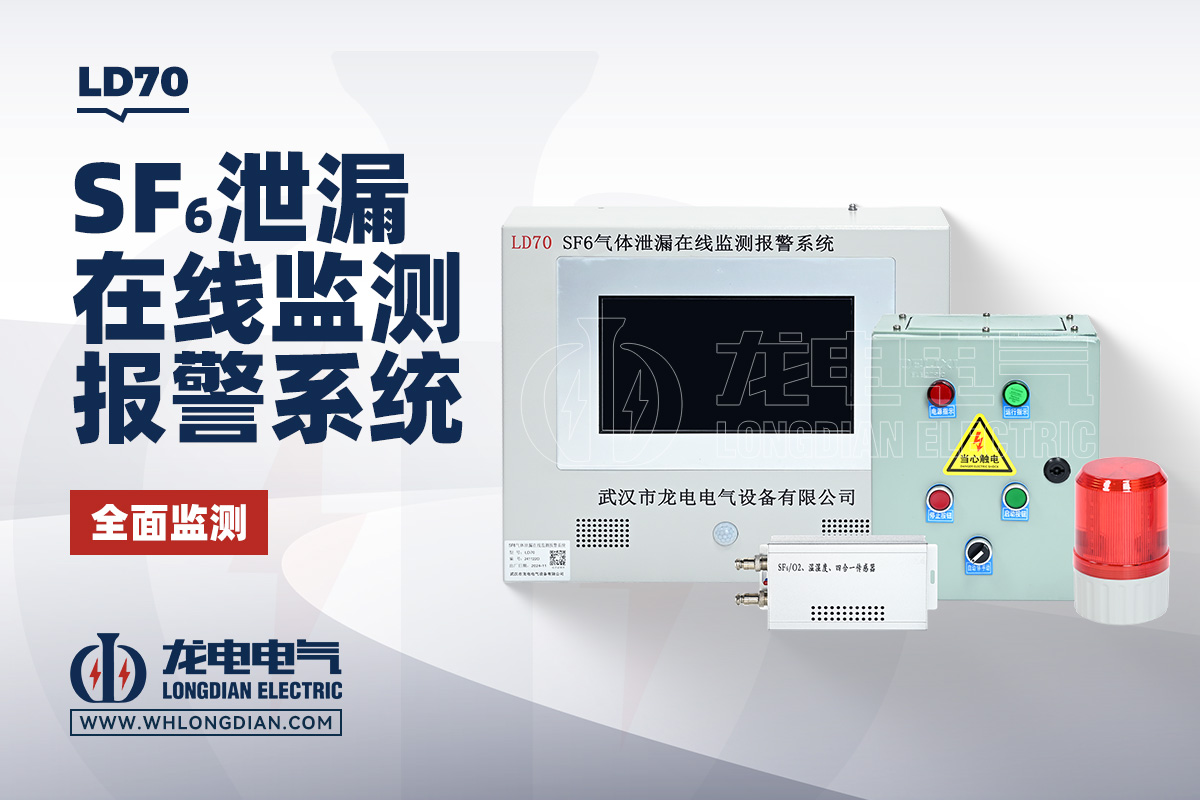

武汉市龙电电气设备有限公司生产的LD70 SF6气体泄漏在线监测报警系统，就是面向SF6气体泄漏连续监测需求设计的设备。该系统可以用于相关电力设备区域的SF6气体浓度监测，并在检测到异常时进行报警。对于GIS室、SF6开关设备区域等需要持续关注SF6泄漏情况的场所，可以结合现场环境和监测要求配置相应的监测点和报警方案。

在实际选型过程中，新手还经常遇到“精度、量程、分辨率、响应时间到底先看哪个”的问题。其实没有绝对固定的顺序。首先应该确认现场到底需要监测什么，其次确定监测范围和报警需求，然后再比较传感器性能、精度、响应时间、通信方式以及系统扩展能力。只有把这些指标与实际使用场景对应起来，参数才有意义。

除了看参数，还要关注系统能不能与现场运行管理方式匹配。例如，有些变电站更关注本地报警，有些项目需要接入后台监控平台，还有些场所更重视历史数据记录和异常趋势分析。SF6气体泄漏在线监测不是单独的一台检测仪，而是一套围绕“监测、判断、报警、处理”建立起来的运行管理手段。

对于新手来说，可以先记住一个基本逻辑：SF6是被监测的目标气体，SF6浓度是核心监测数据，ppm和%VOL是常见的浓度单位，传感器负责检测，量程决定能测多大范围，精度决定测量结果与真实值的接近程度，分辨率决定能分辨多小的变化，报警值负责判断什么时候需要提醒，在线监测则负责持续观察现场变化。

理解这些基础术语后，再去看SF6气体泄漏在线监测报警系统的产品说明书，通常就会容易很多。尤其是在设备选型、项目设计和现场安装阶段，先把“监测什么、怎么监测、什么时候报警、报警后怎么处理”这几个问题弄清楚，再去比较具体技术参数，会比单纯看参数表更加实用。

对于采用GIS、SF6断路器等设备的电力单位来说，做好SF6气体泄漏监测，需要把在线监测、人工巡检和便携式检漏结合起来。武汉市龙电电气设备有限公司生产的LD70 SF6气体泄漏在线监测报警系统，可用于相关区域的SF6气体浓度持续监测与异常报警。实际应用时，还应根据设备类型、房间结构、通风条件和现场管理要求合理确定监测方案。

总的来说，SF6气体泄漏在线监测报警系统并不神秘。只要理解SF6浓度、ppm、传感器、量程、精度、报警值、在线监测等基础术语，就能建立起对整个系统的基本认识。对于刚接触SF6泄漏监测的人员而言，先从这些基础概念入手，再结合具体设备和现场应用学习，会更加容易掌握。
