从零开始认识直流高压发生器：电力小白入门科普

很多刚接触电力试验的人都会有这样的疑问：直流高压发生器到底是什么？为什么做电气设备试验时需要给设备施加几万伏甚至更高的直流电压？直流高压发生器又是怎么把普通电源变成高压直流电的？ 如果以前没有接触过高压试验设备，这些概念确实容易让人觉得复杂。其实，直流高压发生器的核心作用并不难理解，简单来说，它就是一种能够输出稳定直流高电压，并用于电气设备耐压、泄漏电流等试验的高压试验设备。

从名称来看，“直流高压发生器”可以拆成三个部分来理解。“直流”指输出的是方向基本保持不变的电压；“高压”说明输出电压远高于普通低压电源；“发生器”则表示设备能够通过内部电源变换和升压电路，把输入电能转换成试验所需要的高压直流电。常见的直流高压发生器主要用于电力、石油化工、铁路、矿山、科研和制造等领域。

直流高压发生器的工作原理，可以先用一个简单的思路来理解。设备接入交流电源后，首先经过整流、滤波等环节形成较稳定的直流电，再通过高频变换或其他升压方式提高电压，经过高压整流和滤波之后，最终输出较高等级的直流电压。不同型号的直流高压发生器具体电路结构可能有所区别，但基本目标都是一样的，即把输入电源转换成试验所需要的稳定直流高压。

对于刚入行的人员来说，可以把直流高压发生器理解成“高压直流电源”。它并不是简单地把电压无限升高，而是在规定范围内输出可调、可测、可控制的高压直流电。设备通常会配备电压、电流显示及保护功能，使工作人员能够根据试验要求逐步升高电压，并实时观察试品的泄漏电流变化。

为什么电力设备需要使用直流高压发生器？主要原因是很多绝缘性能不能仅靠外观判断。电缆、氧化锌避雷器、绝缘材料以及其他电气设备，在长期运行过程中可能受到潮气、污染、老化、机械损伤等影响。通过施加规定的直流高压，可以对设备的绝缘性能进行检测，帮助工作人员发现潜在问题。

直流高压发生器比较常见的用途之一，就是进行直流耐压试验。所谓耐压试验，就是按照规定的试验电压和时间对被测设备施加电压，观察其绝缘是否能够承受规定的电应力。如果在试验过程中出现绝缘击穿、泄漏电流异常增大等情况，就说明设备可能存在绝缘缺陷，需要进一步检查。

除了耐压试验，直流高压发生器还可以用于泄漏电流测试。在施加直流高压后，通过检测设备泄漏电流随试验电压变化的情况，可以辅助判断绝缘状态。对于部分设备来说，仅仅观察是否击穿是不够的，泄漏电流的变化趋势同样具有一定参考价值。因此，在进行高压试验时，电压和电流通常需要同时关注。

直流高压发生器在电缆试验中的应用也比较常见。电力电缆长期埋地或敷设在复杂环境中，绝缘层可能随着运行年限增加而逐渐老化。进行相应检测时，可以根据试验规程对电缆施加规定的直流高压，并记录试验过程中的电流变化和绝缘状态。不过需要注意的是，不同电缆类型、不同电压等级及不同检测目的所对应的试验方法并不完全一样，实际操作应严格按照相关标准和现场试验要求执行。

氧化锌避雷器等设备也是直流高压发生器的重要应用对象。部分直流高压试验能够用于检测避雷器相关电气性能。对于不同结构和不同电压等级的避雷器，试验方法和参数存在差异，因此不能简单按照同一套电压数据进行测试。实际试验前，需要先确认设备类型和对应试验要求。

一台直流高压发生器通常由控制部分、升压部分、高压整流部分、测量部分和保护部分等组成。控制部分主要负责试验参数设置和运行控制；升压部分负责提高电压等级；高压整流部分把电能转换成所需要的直流高压；测量部分用于监测输出电压和试品电流；保护部分则主要承担过压、过流等异常状态下的保护任务。不同型号设备的结构会有所不同，但这些基本功能是理解直流高压发生器的关键。

对于初学者来说，使用直流高压发生器时最需要注意的不是“怎么把电压升高”，而是“怎么安全地完成试验”。高压试验具有明显的危险性，试验区域必须设置安全隔离措施，确认人员处于安全位置后才能升压。试验结束后，也不能认为关闭电源就代表设备已经没有危险。被测设备和高压回路可能存在残余电荷，因此必须按照设备操作规程完成放电、接地等操作。

在使用直流高压发生器时，还需要特别注意接线。高压端、地端以及微安表等测量回路应根据具体试验方法正确连接。接线错误不仅可能导致测试结果异常，还有可能造成设备损坏甚至人员伤害。因此，现场试验人员不应凭经验随意改变接线方式，尤其是在高电压等级试验中，更要按照试验方案和仪器说明书操作。

另外，直流高压发生器的输出电压并不是越高越好。试验电压需要根据被测设备类型、电压等级以及具体试验标准确定。超过规定范围进行试验，可能造成正常设备绝缘损伤。对于刚接触高压试验的人员来说，牢记“按标准选择试验电压”比记住某一个具体电压数值更重要。

随着高压试验设备的发展，现代直流高压发生器在体积、控制方式和数据检测方面也越来越方便。部分设备采用一体化结构设计，将控制器与高压单元进行合理组合，减少现场接线工作；一些设备还具备数字化显示、自动保护和数据记录等功能，有利于提高现场试验效率。不过，无论设备自动化程度多高，安全操作和规范试验始终是高压试验的基础。

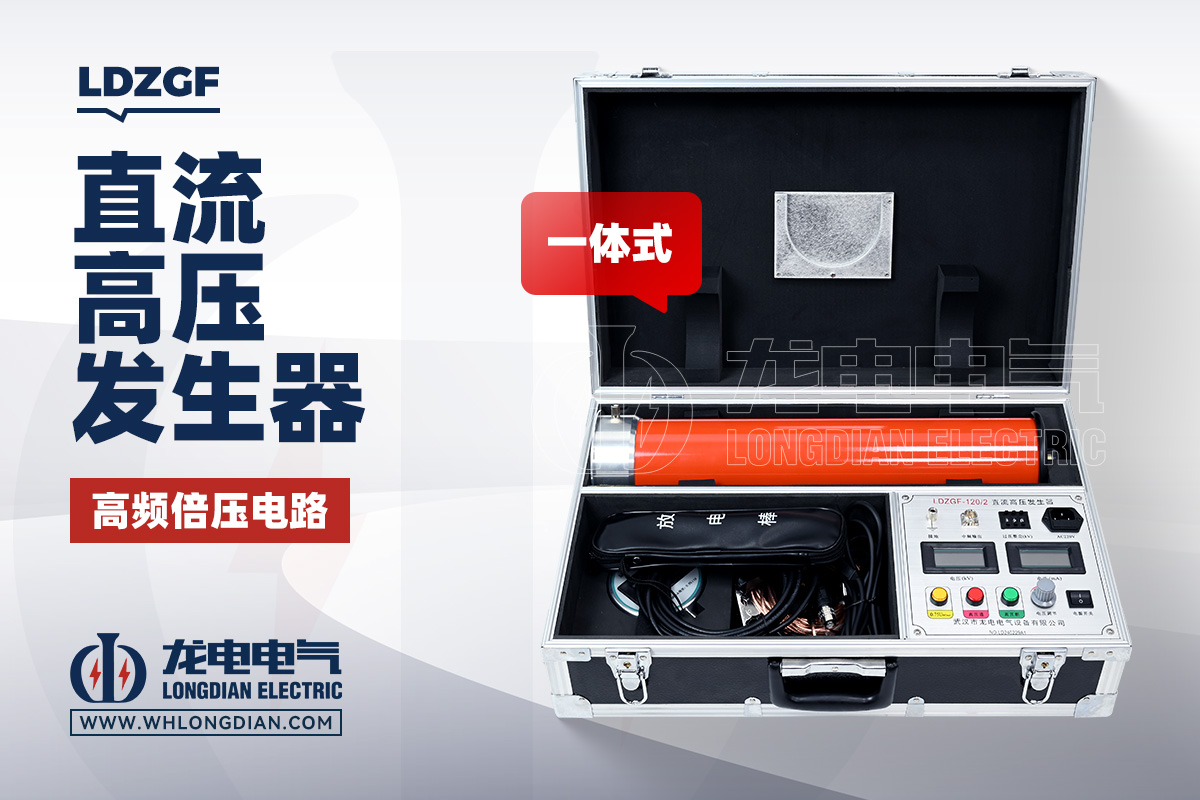

武汉市龙电电气设备有限公司生产的LDZGF直流高压发生器，用于相关电力设备的直流高压试验。在实际使用LDZGF直流高压发生器时，应根据被测设备和试验要求选择合适的输出电压，并按照规定完成接线、升压、测试、降压和放电等操作。对于初次接触高压试验设备的人员，建议先熟悉仪器说明书和试验流程，再在具备相应资质和经验的人员指导下开展现场测试。

很多电力小白第一次看到“几十千伏甚至更高”的直流高压发生器时，容易认为这类设备只是一个“把电压升得很高的机器”。实际上，它真正的价值在于提供稳定、可控、可测量的直流高压，为绝缘性能检测提供试验条件。只有输出稳定、测量准确，同时具备完善的保护和操作控制，才能满足实际高压试验需求。

需要注意的是，直流高压发生器并不是所有高压试验都适用。在部分交流设备、特定绝缘结构或者特殊检测项目中，可能需要采用工频耐压试验、交流变频耐压试验、介质损耗测试或其他检测方法。因此，在选择高压试验设备之前，首先应该明确“被测什么设备、做什么试验、依据什么标准”，再确定使用哪种仪器。

对于电力行业新人来说，掌握直流高压发生器并不需要一开始就钻研复杂电路。先理解三个核心问题就够了：它是什么、用来做什么、使用时应该注意什么。随着实际接触电缆、避雷器、绝缘材料等试验对象，再逐步学习试验电压、泄漏电流、升压方式、绝缘状态判断等专业内容，理解起来会更加直观。

总的来说，直流高压发生器是一种用于产生可控直流高电压的高压试验设备，主要应用于电气设备的绝缘性能检测、耐压试验及相关电气试验。 对电力行业初学者而言，首先要理解设备的基本原理和用途，其次要掌握规范接线、升压、测量、降压和放电等基本操作。只有在充分理解试验对象和安全要求的基础上，才能正确使用直流高压发生器，让测试数据真正具有参考意义。
