直流高压发生器为什么能输出数万伏？从工作原理到升压过程一次看懂

为什么一台看起来并不大的直流高压发生器，能够输出数万伏甚至更高的直流电压？它是不是简单地把220V电压“放大”了几十倍？很多第一次接触高压试验设备的人，都会对这个问题感到好奇。其实，直流高压发生器并不是简单地把低电压直接放大，而是通过整流、变换、升压、高压整流和滤波等多个环节，将输入电能逐步转换成稳定的高压直流电。

要理解直流高压发生器，可以先把它想象成一个“分阶段升压”的过程。设备首先从普通交流电源获得电能，然后进行电能转换，再通过高频变换和高压变压器逐步提高电压，最后经过高压整流和滤波，才得到试验所需要的直流高压。这样理解之后，原本看起来比较复杂的直流高压发生器原理，其实就清晰了很多。

直流高压发生器的第一步通常是把输入交流电转换成直流电。以常见交流电源为例，输入的交流电经过整流后，可以得到方向基本固定的直流电压。经过滤波处理后，电压波动会进一步减小，为后面的高频变换和升压环节提供较稳定的电能。

这里需要注意，普通整流只能改变电流方向，并不能直接让电压从几百伏变成几万伏。因此，整流只是直流高压发生器工作的第一步，真正实现大幅升压的关键在后面的开关变换和高压升压部分。

现代直流高压发生器通常会采用高频开关电源技术。简单来说，就是利用功率器件快速进行导通和关断，把前面得到的直流电变成高频脉冲电能。与传统工频方式相比，高频变换能够在较小体积下实现较高的能量转换效率，也便于后续使用高频高压变压器完成升压。

为什么使用高频变换后，就能进一步提高电压？这里可以从变压器的工作原理来理解。变压器本身并不能直接对纯直流电压进行正常变压，但经过高频开关电路把直流电变成高频变化的电流后，就可以利用高频变压器进行能量传递和升压。通过合理设计变压器的匝数比，就能把较低的输入电压提升到较高的电压等级。

也就是说，直流高压发生器中的高压并不是“一步产生”的，而是通过多个环节逐步形成。可以将整个过程简单理解为：

输入交流电 → 整流滤波 → 高频变换 → 高频升压 → 高压整流 → 高压滤波 → 输出直流高压。

从这个过程来看，直流高压发生器实际上更像是一套完整的电能转换系统，而不是单纯的“升压器”。

完成升压以后，输出的还是高频交流形式，还不能直接作为试验所需要的直流高压使用。因此，设备还需要进一步进行高压整流。通过高压整流元件，可以将升压后的高频交流电转换成方向基本固定的高压直流电。

但完成整流以后，电压通常还存在一定波动。如果直接输出，可能影响高压试验的稳定性，因此还需要经过高压滤波。高压滤波环节的主要作用，就是降低输出电压中的纹波，使直流高压更加平稳，从而满足不同电气设备的试验要求。

那么，数万伏的电压为什么能够被“控制住”？这就涉及直流高压发生器的测量和反馈系统。设备会实时检测输出电压、电流等关键参数，并通过控制电路对前级电源进行调节。当输出电压接近设定值时，控制系统可以调整功率器件的工作状态，使输出保持在相对稳定的范围内。

以实际的高压试验为例，操作人员通常不是一次性让直流高压发生器直接输出目标电压，而是按照规定程序逐步升压。随着输出电压不断提高，设备会同时监测泄漏电流等参数。如果出现过流、过压或其他异常情况，保护系统可以按照设计逻辑采取相应措施，降低试验风险。

从外部结构来看，一台直流高压发生器一般会包含控制部分、升压部分、高压整流部分、测量部分以及保护部分。控制部分负责参数设置和运行操作；升压部分负责提高电压等级；高压整流部分负责将高压交流转换成高压直流；测量部分负责监视试验电压和电流；保护部分则用于异常状态下的安全控制。

直流高压发生器能够输出数万伏高压，还有一个关键问题需要解决，那就是绝缘和安全距离。电压越高，对设备内部绝缘材料、结构布局、爬电距离、电气间隙以及外部绝缘条件的要求就越高。因此，直流高压发生器的设计不能只考虑“能不能升到这么高”，还需要考虑高压状态下设备是否能够稳定工作。

高压部分通常会采用专门的绝缘结构，并通过合理布局降低局部放电、爬电和击穿风险。与此同时，设备外部也需要设置必要的安全措施。在实际使用直流高压发生器时，高压输出端不能随意接触，试验区域应做好隔离和警示，操作人员必须按照规定完成接线、升压、降压、放电和接地等操作。

很多人还会有一个疑问：既然直流高压发生器能产生数万伏高压，那么功率是不是也特别大？其实，电压高并不意味着输出功率一定非常大。高压试验设备通常更关注的是试验电压等级和被测设备的泄漏电流，不同设备的输出能力会根据具体试验需求进行设计。因此，在选购直流高压发生器时，不应该只看最大输出电压，还需要结合试验对象、输出电流、测量精度、保护功能以及设备使用场景进行选择。

直流高压发生器为什么常用于绝缘试验？原因就在于它可以提供相对稳定、可控的直流高压。通过对电缆、避雷器、绝缘材料等试品施加规定的试验电压，可以检测其绝缘性能，并通过观察试验过程中的泄漏电流等变化，对设备状态进行分析。

不过，也不能简单认为所有电气设备都适合使用直流高压进行试验。不同设备对应不同试验方法，部分项目可能采用交流耐压、工频耐压、变频串联谐振耐压等方式。因此，使用直流高压发生器之前，首先应该明确被测对象、试验目的以及执行的试验规程，再确定设备和参数。

对于电力行业新人来说，理解直流高压发生器原理不必一开始就研究复杂电路。只要先掌握“整流—高频变换—升压—高压整流—滤波”这条主线，就能够理解为什么普通输入电源最终可以转换成数万伏高压直流电。随后再去学习高压测量、反馈控制、过压保护、过流保护等内容，就会容易很多。

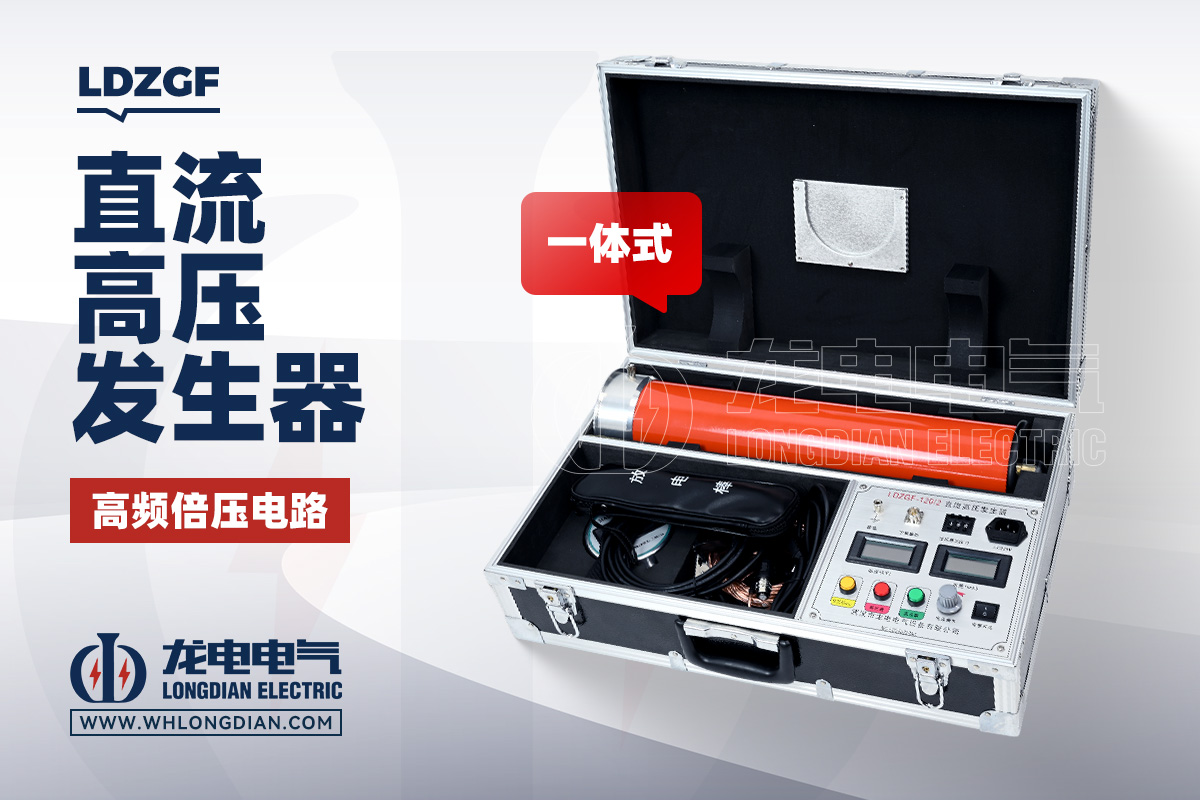

武汉市龙电电气设备有限公司生产的LDZGF直流高压发生器，用于相关电力设备的直流高压试验。在实际使用LDZGF直流高压发生器时，应根据被测设备和试验要求设置相应的输出电压，并按照规范完成接线、升压、测量、降压和放电。对于初次开展高压试验的人员，应先熟悉设备操作方法和安全要求，再进行现场试验。

从工作原理来看，直流高压发生器并不是简单的“电压放大器”，而是一套包含电源变换、升压、整流、滤波、测量和保护在内的完整高压电能转换系统。普通电源经过多个环节逐步转换，最终形成稳定的直流高压，这也是直流高压发生器能够输出数万伏高压直流电的基本原因。

理解了这一点，再去看直流高压发生器的额定电压、输出电流、纹波系数、测量精度和保护功能等参数，就不会觉得陌生。对于高压试验设备的选型来说，真正重要的不是单纯追求更高的输出电压，而是选择与实际试验项目相匹配、操作和保护机制完善的设备，让每一次直流高压试验都建立在规范、安全和可控的基础上。
