直流高压发生器纹波系数是什么？对试验结果有什么影响？

做直流高压试验时，很多人会发现设备参数表里除了额定输出电压、输出电流、测量精度等指标，还经常出现一个“纹波系数”。那么，直流高压发生器的纹波系数到底是什么？纹波越小是不是代表设备越好？它对电缆、避雷器等电气设备的直流高压试验结果到底有多大影响？这些问题看起来比较专业，其实理解了“输出电压并不是一条绝对平直的直线”，就很容易弄清楚。

所谓纹波，简单来说就是直流高压发生器在输出稳定直流电压时，电压上仍然会存在一定幅度的周期性波动。理想状态下，直流电压应该保持在一个稳定值，例如输出100kV时始终是100kV。但实际设备在整流、滤波和高频变换过程中，不可能做到完全没有波动，因此输出电压通常会在一个平均值附近产生小幅变化，这部分交流成分就可以理解为纹波。

“纹波系数”则是用来描述这种波动程度的一个指标。不同技术资料对具体定义和测试方式可能有所差异，工程中通常会用输出电压中的纹波分量与直流平均输出值之间的比例来表征纹波大小。可以把它简单理解成：在同样的输出高压下，纹波系数越小，说明直流电压中夹带的交流波动越小，输出越平稳。

例如，一台直流高压发生器输出100kV，如果其直流输出非常稳定，电压波动幅度很小，那么纹波系数就比较低；如果输出电压上下波动比较明显，纹波系数就会相对较高。虽然这些变化在普通低压电路中可能不容易察觉，但在高压试验中，它们可能会影响测试过程，因此纹波系数也是评价直流高压发生器性能时需要关注的参数之一。

那么，为什么直流高压发生器会产生纹波？原因主要与整流和滤波过程有关。设备经过高频升压之后，需要将高压交流电转换成高压直流电。整流后的电压虽然方向一致，但仍然会带有一定的脉动成分。为了降低这些波动，设备通常会采用高压电容、电阻以及其他滤波结构进行平滑处理。滤波效果越好，输出电压中的纹波成分通常就越小。

从设备设计来看，纹波系数与整流方式、滤波电路、工作频率、负载大小以及设备整体结构都有关系。现代直流高压发生器采用高频技术后，相比传统工频整流设备，可以在较小体积下提高电源转换和滤波效率，但最终输出纹波仍然需要通过合理的高压滤波和控制设计进行抑制。

为什么要关注直流高压发生器的纹波系数？首先，它会影响高压输出的稳定程度。对于需要在规定直流电压下进行的试验，如果输出电压始终存在较大的波动，那么试品实际承受的电压就不是一个相对稳定的直流值。这会使试验条件发生变化，也会增加测试数据的不确定性。

其次，纹波可能对泄漏电流测量产生影响。直流高压试验过程中，工作人员通常会观察试品泄漏电流的变化情况。如果高压输出中含有较明显的交流波动，那么被测电流中可能出现相应的波动分量，使仪器测量值不够稳定。对于需要观察微小电流变化的试验项目来说，较低纹波的高压输出更有利于获得平稳、易分析的数据。

纹波对不同试验项目的影响程度并不完全一样。对于一些主要观察绝缘是否发生击穿的试验，纹波可能不是唯一需要重点关注的指标；但对于需要测量泄漏电流、分析绝缘状态变化或者进行较精细的电气性能评价时，输出纹波就更加值得关注。也就是说，不能简单地说“纹波越小，所有试验结果一定越准确”，而应该结合具体试验对象和测试方法来判断。

在电缆直流高压试验中，输出电压稳定性是一个重要因素。测试过程中，如果电压不断出现明显波动，可能使泄漏电流读数同时产生变化，从而增加数据判断难度。特别是在较高电压等级、较长电缆或者绝缘状态较复杂的情况下，稳定的高压输出更有利于观察测试过程。因此，选择直流高压发生器时，除了看最大输出电压，还应结合纹波系数等指标进行综合考虑。

在避雷器相关试验中，同样需要关注测试电压和测量电流的稳定性。部分试验需要在规定直流电压下读取相应电流值，如果输出电压波动较大，可能造成测量过程不够稳定。因此，对于需要精确观察试验数据的场景，直流高压发生器的纹波性能具有实际意义。

但需要注意一个误区：纹波系数不是越低就意味着设备所有性能都一定更好。 一台直流高压发生器除了纹波，还涉及输出电压范围、输出电流、测量精度、稳定度、升压控制、过压保护、过流保护以及操作安全等多个指标。实际选型时，应根据试验项目确定哪些参数最重要，而不能只盯着某一个数字。

另外，纹波系数和电压稳定度也不是完全相同的概念。纹波主要描述的是输出直流电压中存在的周期性波动成分，而电压稳定度更多关注设备在输入电源变化、负载变化或工作状态变化时，输出电压保持稳定的能力。两者虽然都与“电压稳定”有关，但评价的对象并不一样，在阅读直流高压发生器技术参数时需要区分开来。

对于采购人员来说，看直流高压发生器参数表时，如果只写“低纹波”，其实信息并不完整。更有参考价值的是查看具体的纹波指标及其测试条件，同时确认厂家采用的测试方法和计量依据。不同仪器厂家的参数表达方式可能存在差异，因此不能只比较宣传页面上的一句“纹波小”，而应该比较明确的技术参数。

实际使用过程中，纹波系数也会受到负载状态、试品性质和设备工作状态的影响。因此，仪器出厂参数并不意味着在所有现场条件下纹波始终完全相同。试验过程中，如果发现电压显示波动明显、泄漏电流读数不稳定或者重复测试差异较大，需要结合设备本身、试品状态和现场供电等因素进行检查，不能单纯把问题归结为纹波系数。

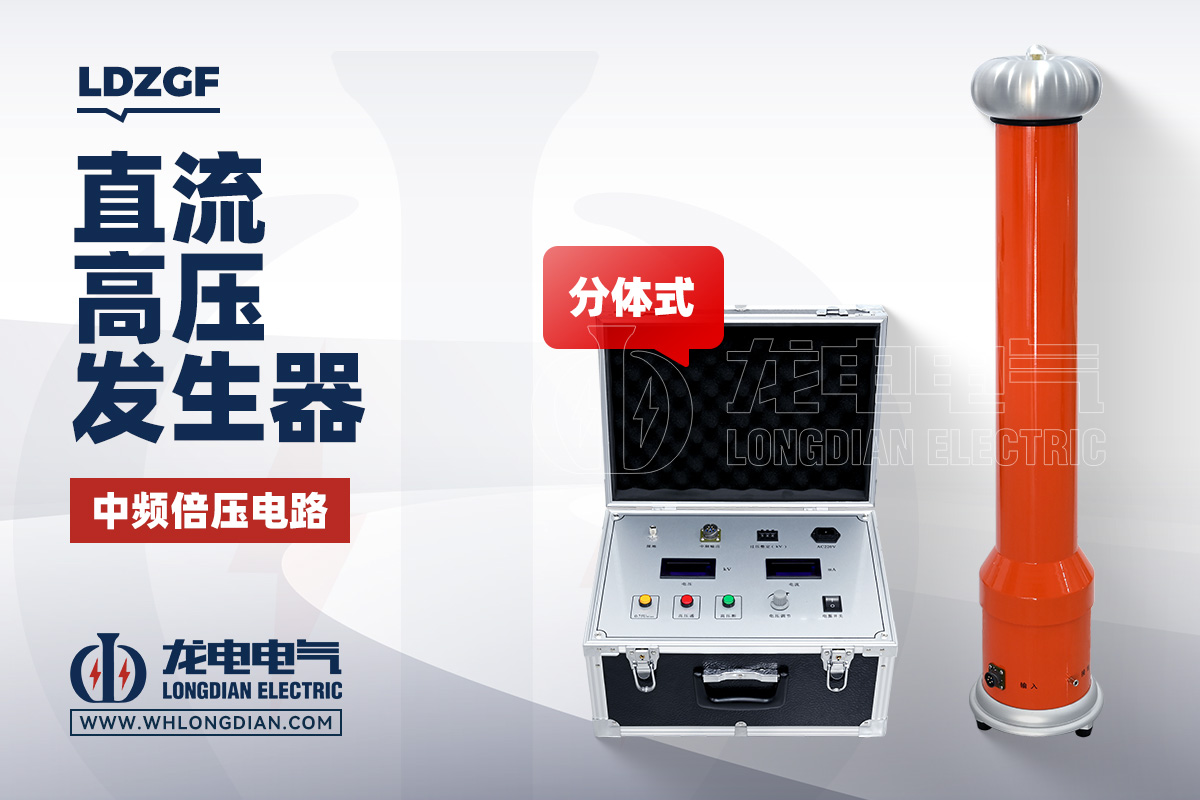

武汉市龙电电气设备有限公司生产的LDZGF直流高压发生器，用于电力设备相关直流高压试验。在实际使用LDZGF直流高压发生器时，可以结合试验项目关注额定输出电压、输出电流、纹波、测量精度及保护功能等参数。对于需要进行泄漏电流测量和绝缘状态分析的试验，更应重视高压输出的稳定性，避免因测试条件波动影响数据判断。

对于电力试验人员来说，理解纹波系数后，再看直流高压发生器的参数就会直观很多。简单地说，输出电压就像一条水流，理想直流状态希望水流尽量平稳，而纹波就相当于水流中不断出现的小幅波动。波动越小，输出直流越平滑，测试条件通常也越稳定。

总的来说，直流高压发生器纹波系数主要反映高压直流输出中交流波动成分的大小。 纹波较小时，高压输出通常更加平稳，有利于泄漏电流测量和部分绝缘性能试验的数据分析。但纹波并不是评价直流高压发生器的唯一指标，实际选型和使用还需要结合试验对象、测试方法、输出电压、输出电流、测量精度及安全保护等因素综合判断。对于要求较高的直流高压试验，合理关注纹波系数，可以帮助使用人员更准确地理解设备性能，也有利于提高测试结果的稳定性和可比性。
