LD70 SF6气体泄漏在线监测系统有哪些核心功能？一文了解监测、报警与联动控制

在GIS室、SF6开关室等场所，为什么需要安装SF6气体泄漏在线监测系统？仅靠设备本身的密度继电器，能不能及时发现室内空气中的SF6浓度异常？从实际安全管理来看，密度继电器主要用于判断设备内部SF6气体压力变化，而对于室内微量气体泄漏的监测，仍需要专门的气体监测设备。LD70 SF6气体泄漏在线监测系统就是针对这类应用设计的一套在线监测与报警系统，可以对SF6气体、氧气以及环境温湿度进行实时检测，并根据设定值完成报警和通风联动。

SF6气体本身无色、无味、不燃，常温下化学性质稳定，因此发生泄漏后并不容易通过人的感官及时察觉。说明书中指出，在高压开关及相关设备运行过程中，受到电弧、电晕、火花放电、局部放电以及高温等因素影响，SF6可能产生分解物；而在较为密闭的SF6开关室内，泄漏气体还可能在低处积聚，造成局部缺氧。因此，对室内SF6浓度和氧气含量进行持续监测，是安全管理中的重要环节。

LD70 SF6气体泄漏在线监测系统首先具备的是多参数在线检测功能。根据产品说明书，系统采用四合一监测方式，同时检测SF6气体、氧气、温度和湿度，将现场环境信息集中采集后传送至系统主机进行分析和处理。这样一来，工作人员看到的不只是某一个气体浓度，而是包括环境状态在内的综合数据，有利于判断现场是否存在泄漏、缺氧或环境条件异常。

在SF6气体检测方面，LD70 SF6气体泄漏在线监测系统采用红外气体传感器进行检测，说明书给出的最小检测浓度为10ppm，并注明报警误差小于1%。系统的SF6气体泄漏监测报警限可根据现场需求在1～1500ppm之间设置，具体报警阈值可以结合实际运行环境和管理要求进行调整。主机技术参数中给出的SF6气体泄漏监测报警限同样为1～1500ppm。

除了监测SF6浓度，氧气检测也是LD70 SF6气体泄漏在线监测系统的重要功能。由于SF6气体密度比空气大，发生泄漏后容易向空间低处积聚，在地下电缆层、电缆沟等空气流动较慢的位置，缺氧风险会更加明显。说明书中给出的氧气检测范围为1.0%～25.0%，误差小于0.5%，缺氧报警限为18%。当氧气含量低于设定报警值时，系统可以发出报警，提醒现场人员采取相应措施。

实时报警是SF6气体泄漏在线监测系统区别于单纯数据采集设备的重要功能之一。LD70系统可以对SF6浓度和氧气含量进行判断，当检测值达到报警条件后，主机能够进行声光、语音报警，同时联动风机进行通风，并向远动系统上传报警信号。按照说明书中的工作逻辑，当SF6浓度高于报警设定值或氧气含量低于设定值时，系统会自动执行相应的报警与联动处理。

自动通风和风机联动，是LD70 SF6气体泄漏在线监测系统在现场应用中的另一个实用功能。系统不仅可以在报警时自动启动风机，还支持强制排风、远动排风以及定时排风功能。用户可以根据现场运行要求设置风机启停时间和定时排风次数，也可以在监视界面直接控制风机启停。对于需要长期运行管理的GIS室和SF6开关室，这类联动控制能够减少单纯依赖人工操作的情况。

多点组网也是LD70 SF6气体泄漏在线监测系统的一项特点。系统采用现场总线设计，可以通过一根电缆连接变送器和主机，并支持多点组网检测。说明书中提出，系统连接的变送器数量不限，因此更适合监测面积较大、需要设置多个检测点的场景。现场各传感器可以按照实际安装位置进行地址定义，工作人员在主机监视界面中能够查看各监测点的运行状态。

远程通信功能则进一步扩大了SF6气体泄漏在线监测系统的应用范围。LD70主机具备RS485和RS232数据上传接口，并支持标准通信方式将监测数据及报警信息上传至远动控制中心。对于无人值守或集中运维的变电站，工作人员可以通过上位系统了解现场监测状态，而不必频繁到现场查看。产品说明书也明确提到，该功能适用于监测面积较大、变送器数量较多以及需要数据远传的应用场合。

除了实时数据，历史记录查询也是LD70 SF6气体泄漏在线监测系统的重要组成部分。系统能够保存和查询历史监测数据、报警记录以及风机启动相关记录。通过这些数据，可以对某一时间段内的SF6浓度变化、报警情况和排风动作进行回看，为设备运行分析、异常排查和日常管理提供数据依据。

在实际现场使用中，LD70 SF6气体泄漏在线监测系统还考虑了操作便利性。例如，系统支持人体感应设计，在检测到人员后可以进行自动显示、语音提示和报警；主机采用壁挂式安装，可以安装在主控室或SF6开关室入口处，变送器通常布置在设备下方基础槽钢附近或墙面位置，便于对现场空气进行持续监测。

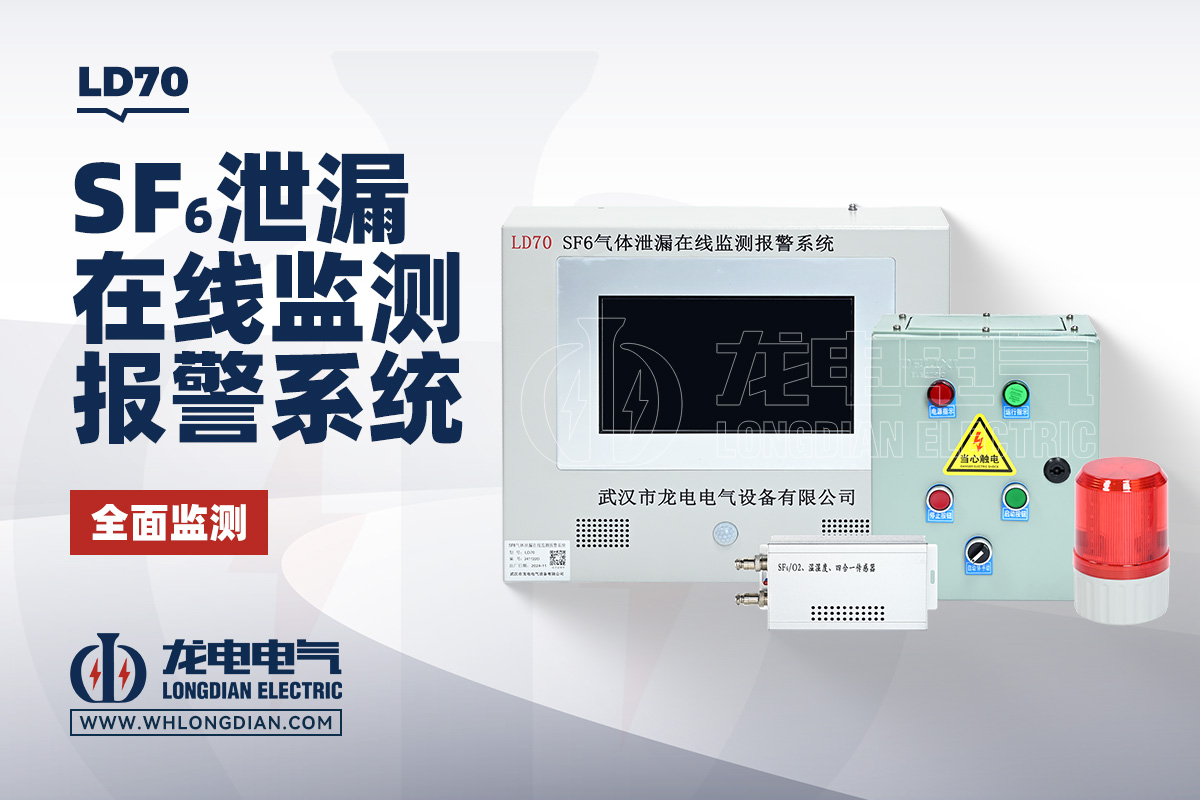

从系统组成来看，LD70 SF6气体泄漏在线监测系统主要由监控主机、气体变送器以及报警、通风等外围设备组成。四合一变送器负责采集SF6、氧气、温度和湿度数据，再通过RS485现场总线传输给主机，由主机完成显示、分析、判断和报警控制；风机控制器则根据主机发出的控制信号启停三相风机。整个系统形成“现场采集—主机判断—报警提示—通风联动—远程上传”的工作流程。

武汉市龙电电气设备有限公司生产的LD70 SF6气体泄漏在线监测系统，针对SF6开关室、GIS室等场景，将SF6气体泄漏监测、氧气检测、温湿度检测、超限报警、风机联动、远程通信和历史数据查询等功能集中在一套系统中。对于需要持续掌握现场环境状态的变电站而言，SF6气体泄漏在线监测系统更适合作为日常安全监测和异常预警手段使用。

需要注意的是，SF6气体泄漏在线监测系统属于安全监测设备，实际报警阈值、传感器布点、风机控制方式以及通信方式，应根据具体站房结构、设备布置和现场管理要求确定。产品说明书同时要求进入SF6配电装置室前进行通风，并按相关安全规程检测SF6气体含量和氧气含量，不能将在线监测系统简单理解为替代现场安全操作规程。
