入门科普：LD70 SF6气体泄漏在线监测系统的基本组成部分

在GIS室、SF6开关室安装监测设备时，很多刚接触电力安全监测的用户都会问：SF6气体泄漏在线监测系统到底由哪些部分组成？每个设备分别负责什么？其实，SF6气体泄漏在线监测系统并不是单独的一台检测仪器，而是由现场采集、主机分析、报警以及通风联动等部分共同组成，通过各设备之间的数据传输，实现对室内环境的持续监测。了解系统的基本组成，也有助于后续进行设备选型、传感器布点和现场安装。

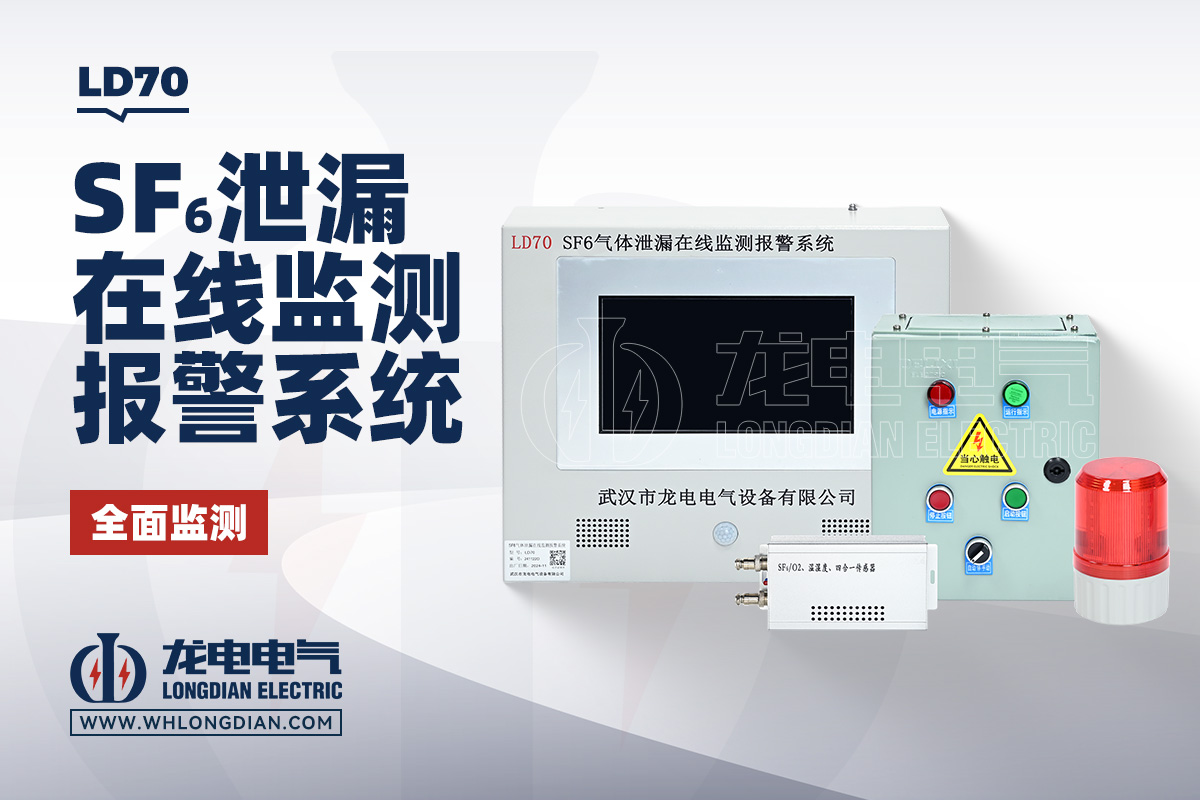

根据LD70-SF6气体泄漏在线监测报警系统使用说明书，整个系统主要由三部分组成，分别是变送器、系统主机和外围设备。变送器负责现场环境数据采集，并将采集到的数据转换后传送给系统主机；系统主机负责数据的显示、分析、比较和判断；外围设备则包括报警设备、通风设备以及外部监控系统等，并接受主机的控制。

SF6气体变送器是SF6气体泄漏在线监测系统中的前端采集设备，主要安装在SF6设备附近，用于持续检测现场气体浓度。LD70系统采用四合一气体监测变送器，将SF6气体、氧气、温度和湿度检测功能集成在一个变送器中。现场采集完成后，变送器根据主机指令将数据上传，由主机统一进行显示、分析和处理。这样能够减少不同类型传感器分别布置带来的复杂性，也方便对监测点进行统一管理。

对于SF6气体检测而言，变送器是直接接触现场环境的重要组成部分。说明书中介绍，系统采用红外气体传感器，最小可检测环境中的10ppm SF6气体；主机的SF6气体泄漏监测报警限可以在1～1500ppm之间设置。实际使用时，具体报警值可以结合现场工况以及安全管理要求进行设置。

氧气检测同样是LD70 SF6气体泄漏在线监测系统不可忽视的一部分。由于SF6气体密度较空气大，在发生泄漏后容易在低处积聚，可能造成局部空气含氧量下降。因此，系统在检测SF6浓度的同时，也对氧气含量进行监测。产品参数显示，氧气检测范围为1.0%～25.0%，缺氧报警限为18%。

除了气体浓度，四合一变送器还负责温度和湿度数据采集。温湿度数据可以作为现场环境状态的一项参考指标，通过主机集中显示和记录。LD70系统的温度检测和显示范围为-20～99℃，湿度检测和显示范围为0～99%RH。对于需要长期运行的SF6设备间，温湿度数据也便于工作人员掌握监测区域的基本环境情况。

系统主机可以理解为SF6气体泄漏在线监测系统的核心控制单元。前端变送器采集的数据通过RS485现场总线传送到主机后，主机负责对数据进行分析、比较和判断，并根据设定参数决定是否产生报警以及是否启动风机。系统检测到SF6浓度或氧气含量达到报警条件后，可以执行声光报警、语音提示和风机联动等操作。

主机同时承担现场数据显示和运行状态管理功能。用户完成传感器数量、报警阈值以及相关参数设置后，可以进入监视窗口查看各个传感器的运行情况。说明书中提到，传感器地址可以根据客户现场定义安装位置，用户点击对应监测点后即可查看相关信息，也可以通过风机控制按钮进行启停操作。

报警设备属于系统外围部分，其主要任务是在检测数据超过设定范围时及时提醒现场人员。LD70 SF6气体泄漏在线监测系统支持报警触点输出，同时可进行声光、语音报警。主机还可以根据报警条件自动启动风机，减少工作人员发现异常后再手动操作的环节。对于SF6开关室这类相对封闭的区域，这种“监测—报警—联动”的处理方式比较符合现场安全管理需求。

风机控制器则负责将主机的控制指令转换成实际的风机启停动作。LD70系统配置BC-3风机控制器，根据主机发出的控制信号控制三相风机启动和停止，说明书给出的控制功率为380V、25A。系统除了报警后自动启动风机，还支持定时排风、强制排风和远动排风，可以按照现场运行管理要求配置相应功能。

除了主机、变送器和风机控制器之外，报警灯、报警显示设备以及上位机通信部分也属于系统外围设备。系统支持RS485和RS232数据上传，可以将监测数据传送到远动控制中心。对于监测面积较大、现场设置多个变送器或者需要远程掌握运行状态的场所，这项功能能够减少现场巡检压力。说明书中也提到，该系统适用于不同电压等级的变电站场景，并可用于无人值守情况下的远程状态了解。

从数据管理角度来看，历史数据存储也是SF6气体泄漏在线监测系统的重要组成部分。LD70系统可以查询报警记录、传感器历史数据以及风机启动记录。通过这些数据，可以回看某一时间段内现场监测参数的变化情况，了解报警发生时间和风机动作情况，为后续运行分析和异常排查提供依据。

在安装结构方面，LD70 SF6气体泄漏在线监测系统的主机采用壁挂式设计，一般可安装在主控室或SF6开关室入口处；各类变送器通常安装在设备下方基础槽钢附近，部分没有基础槽钢的位置也可以固定在墙面上，说明书给出的常用安装高度约为离地10cm。主机与变送器、报警设备、风机控制器之间通过相应电缆进行连接，形成完整的现场监测网络。

简单来说，SF6气体泄漏在线监测系统的工作过程可以概括为：前端变送器采集SF6、氧气和温湿度数据，通过RS485总线传送到主机；主机对数据进行分析判断；一旦达到报警条件，就通过报警设备提示人员，并可控制风机进行排风，同时根据系统配置向远程控制中心上传信息。这样，多个设备各司其职，共同完成对SF6开关室环境的在线监测。

武汉市龙电电气设备有限公司生产的LD70 SF6气体泄漏在线监测系统，采用主机、四合一气体监测变送器和风机控制等组成方式，将SF6气体检测、氧气检测、温湿度监测、报警、通风联动和数据通信等功能结合在一起。对于GIS室、SF6开关室等需要持续掌握环境状态的场所，选择合适的监测点和配置方式，是保证系统实际使用效果的重要环节。

需要注意的是，SF6气体泄漏在线监测系统主要用于环境安全监测和报警，具体的传感器数量、安装位置、报警阈值以及风机控制方式，应结合现场空间结构、设备布置和安全管理要求确定。产品说明书同时要求进入SF6配电装置室前按相关安全规程进行通风，并检测SF6气体含量和氧气含量，实际使用时仍应严格按照现场安全制度执行。
