直流高压发生器电压降原理与负载特性分析：如何判断输出是否稳定

使用直流高压发生器进行绝缘试验时，为什么空载电压正常，接上被试品后电压却出现下降？这种电压降到底属于设备正常的负载特性，还是说明设备输出能力不足？要回答这个问题，需要从直流高压发生器的升压原理、输出内阻以及被试品的负载变化进行分析。只有了解电压降产生的原因，才能准确判断设备状态，也能避免试验过程中出现误判。

直流高压发生器主要用于电力设备的直流耐压试验和泄漏电流测试。设备通常通过升压、整流、滤波等环节，将输入电源转换为稳定的直流高压。实际设备并不是理想电压源，高压输出回路存在一定的等效内阻。当被试品接入后，负载电流增大，设备内部各部分都会产生相应的压降，因此实际输出电压与空载状态相比会有一定变化。

从基本原理来看，直流高压发生器的输出电压可以理解为：空载输出电压减去负载电流经过设备内部等效电阻产生的压降。也就是说，在设备自身性能不变的情况下，负载电流越大，输出端受到的压降影响通常越明显。

在实际试验中，直流高压发生器出现轻微电压变化并不一定属于故障。尤其是刚开始升压时，被试品会产生充电电流，设备需要向被试品提供相应能量，这一阶段的电压变化可能比较明显。随着被试品逐渐充电，电流趋于稳定，设备输出电压也会逐步稳定下来。

不同被试品对直流高压发生器的负载影响也不同。对于绝缘状况良好的设备，正常状态下泄漏电流一般比较小，直流高压发生器所承受的负载相对较轻，输出电压通常比较稳定。如果被试品受潮、污染或者绝缘性能下降，泄漏电流可能增加，设备负载也会随之增大，此时就可能出现更加明显的电压下降。

被试品的电容量同样会影响直流高压发生器的输出特性。电缆、大容量电容性设备在升压初期往往会产生较大的充电电流。如果设备额定输出电流偏小，或者设备本身的带载能力不足，就可能表现为升压速度较慢、输出电压下降明显，甚至达到某一电压值后难以继续升高。

除了负载电流和被试品容量之外，高压整流部分、滤波部分以及控制系统都会影响直流高压发生器的负载特性。如果高压整流元件性能下降，滤波电容容量衰减，或者电源控制系统调节能力变差，设备在轻载状态下可能仍然能够达到额定电压，但一旦接入较大负载，输出电压就容易出现明显下降。

因此，在分析直流高压发生器电压降时，不能只看电压这一项数据，还应结合输出电流变化进行判断。比如设备空载时能够正常升压，接入被试品后电流增加，电压出现短暂变化，但控制系统能够迅速调整并保持在设定值附近，这通常属于正常的负载响应。

相反，如果设备接入被试品后，随着泄漏电流持续增加，输出电压也持续下降，并且调节后仍无法恢复到设定值，就需要进一步检查。首先应该核对被试品是否存在异常泄漏，其次检查设备的额定输出电流是否满足试验要求。如果更换负载较小的被试品后设备恢复正常，通常应重点考虑负载匹配问题。

很多用户在选择直流高压发生器时，只关注设备最高输出电压，例如30kV、60kV、100kV或者更高电压等级，但实际上最高输出电压并不能完全代表设备的实际带载能力。同样电压等级的设备，如果额定输出电流不同，其实际适用范围也会存在差异。

例如，在小容量绝缘设备上进行试验时，负载电流较小，一般对设备输出能力要求不高。而在电缆、大容量绝缘设备等试验中，设备不仅要达到规定的试验电压，还需要具备足够的输出电流和较好的电压调节能力。因此，直流高压发生器选型时，应结合被试品额定电压、电容量、泄漏电流以及具体试验要求综合考虑。

在现场使用直流高压发生器时，建议先进行空载检查，确认设备升压和显示功能正常，再接入被试品进行测试。升压过程中，应同步观察输出电压和泄漏电流变化。发现电压下降时，不要立即判断设备故障，而应先分析电流是否同步增加，以及被试品本身是否存在异常。

对于泄漏电流正常、负载符合设备额定范围，但电压依然持续下降的情况，则需要进一步检查设备内部性能，包括高压变压器、整流元件、滤波电容、控制电源以及相关连接部件。特别是长期使用的设备，更需要注意高压滤波元件和功率器件的性能变化。

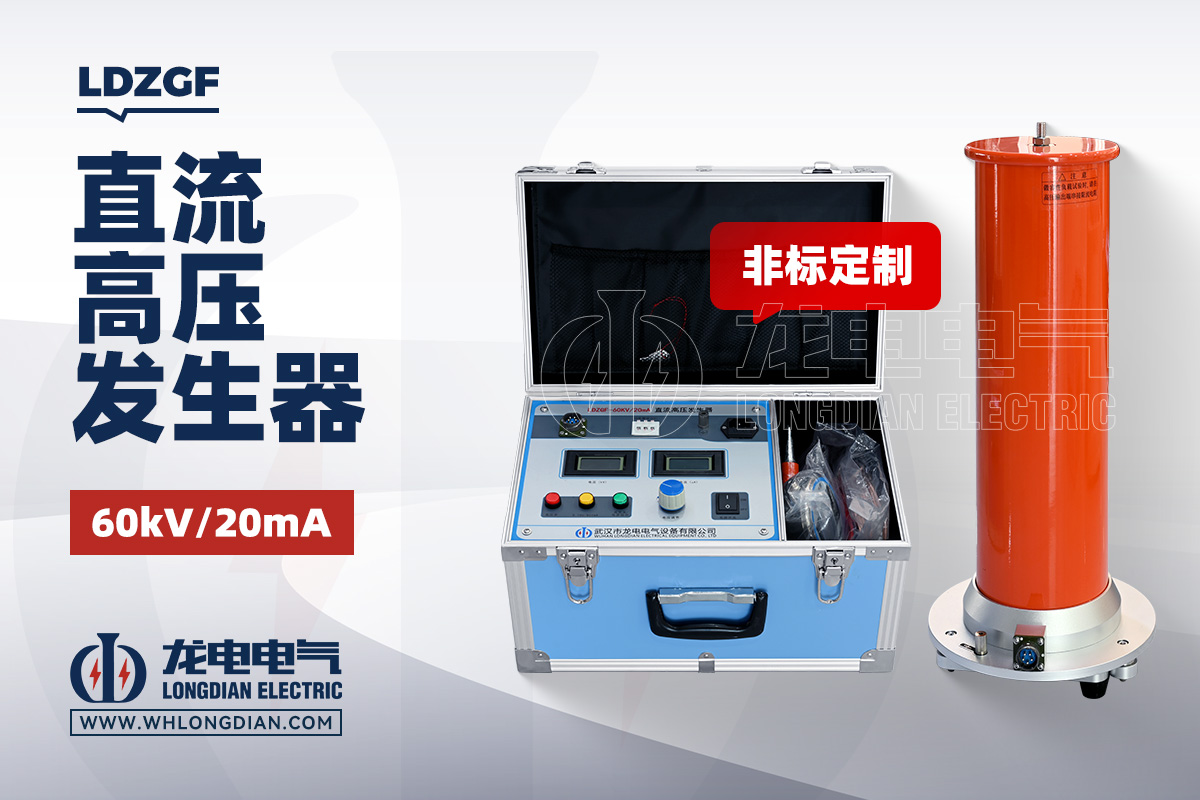

武汉市龙电电气设备有限公司生产的LDZGF直流高压发生器，可用于电力设备直流耐压试验和泄漏电流测试。在实际应用中，操作人员可根据被试品的试验要求逐步升高输出电压，并结合电压、电流变化对被试品状态进行判断。

对于电缆、变压器、避雷器及其他电气设备的试验，了解直流高压发生器的负载特性，有助于判断设备在不同工作状态下的输出表现。特别是在大容量被试品试验中，不能单纯依据最高输出电压选择设备，还需要关注额定输出电流、带载能力以及电压稳定性。

总的来说，直流高压发生器出现电压降，通常与负载电流、被试品电容量、设备内部等效内阻以及控制调节能力有关。轻微且能够自动恢复的电压变化，一般可以从正常负载响应角度理解；如果出现持续、明显且无法恢复的电压下降，则需要进一步排查被试品和设备本身。

武汉市龙电电气设备有限公司生产的LDZGF直流高压发生器，适用于多种电力设备直流耐压及泄漏电流试验。实际选型时，应结合试验电压、被试品容量和负载电流等条件确定合适规格，使设备在实际负载下保持稳定输出。
