直流高压发生器正确接线方法：高压端与接地端规范及注意事项

直流高压发生器接线时，高压端应该接在哪里？接地端又应该怎么接？为什么有些试验接线看似简单，实际操作中却容易出现输出异常、泄漏电流偏大，甚至存在安全隐患？直流高压发生器属于高压试验设备，接线是否正确会直接影响试验结果和现场安全。尤其是在直流耐压试验、泄漏电流测试中，高压端、接地端以及被试品之间的连接关系必须明确，不能凭经验随意接线。

直流高压发生器的基本接线并不复杂，通常包括高压输出端、接地端、被试品以及必要的放电装置。接线之前，应先确认设备电源处于断开状态，并检查设备接地端与现场保护接地系统之间是否连接可靠。只有在确认接地良好后，才能进行后续的高压试验接线。

在直流高压发生器的接线过程中，高压端主要负责向被试品施加直流高压。通常情况下，高压输出端应通过专用高压线连接被试品的高压测试部位。高压线应保持绝缘完整，连接端子应安装牢固，避免出现接触不良、松动或距离周围金属物体过近等情况。

被试品的另一端则应根据具体试验对象和试验要求连接接地端。对于需要进行绝缘耐压或泄漏电流测试的设备，一般需要将被试品外壳、底座或规定的接地部位可靠接地。这里需要特别注意，高压端和接地端不能混接，更不能在设备通电后随意调整接线。

直流高压发生器的接地主要有两个作用。一方面是为试验电流和泄漏电流提供可靠回路，保证测试结果具有可比性；另一方面也是安全保护的重要组成部分。在高压试验过程中，如果设备接地不牢靠，一旦发生绝缘异常或外壳带电，可能增加人员触电风险。因此，接地线应使用符合要求的专用接地线，尽量缩短接地路径，并确保接地点接触良好。

对于现场使用的直流高压发生器，接地不能简单理解为“接上地就可以”。接地夹应与可靠的接地点连接，不宜夹在油漆层、锈蚀严重的金属表面或者接触不良的位置。必要时应清理接触面，确保接地端具有较低的接触电阻。

进行电力设备直流耐压试验时，正确的基本思路是先接地、后接高压；试验结束后，则应先降低电压、停止高压输出，再按照规定进行放电和接地确认。不能在设备仍有高压输出或者被试品可能残留电荷的情况下直接拆除高压线。

对于电缆、变压器绕组、避雷器以及其他容性较大的被试品，完成直流耐压试验后尤其需要注意残余电荷。即使直流高压发生器已经停止输出，被试品内部仍可能保持一定电压。因此，试验结束后必须按照设备说明书和现场安全规程进行充分放电，确认被试品电压降至安全范围后，才能拆除测试线。

直流高压发生器的高压线布置也需要注意。高压线应尽量保持自然、平直的状态，避免与接地线、电源线以及其他金属物体长距离平行靠近。进行高压试验时，应在高压区域设置明显的安全隔离和警示标识，非试验人员不得进入试验区域。

对于有屏蔽层、外壳或者多个测试端子的被试品，接线方式需要根据具体设备结构和试验项目确定。例如电缆进行直流耐压试验时，高压端通常连接需要加压的导体，其他不参与试验的导体及金属屏蔽层则按照试验要求进行接地处理。不同试品的接线方式存在差异，因此不能直接套用某一种接线方法。

在判断直流高压发生器接线是否正确时，还可以从仪器输出状态进行辅助检查。接线完成后，不要立即升至试验电压，应先检查所有连接点，确认高压端与接地端没有短接，接地线连接牢固，被试品安装稳定，安全距离满足要求。随后按照试验规程缓慢升压，同时观察输出电压和泄漏电流变化。

如果刚开始升压时泄漏电流明显异常，或者设备输出电压无法正常建立，应立即停止升压并检查接线。特别是高压端接触不良、被试品接地错误、接地线连接异常等情况，都可能导致测试结果异常。对于出现异常的试验，不建议通过反复升压来“验证”接线，而应先断开高压输出并按照安全流程检查。

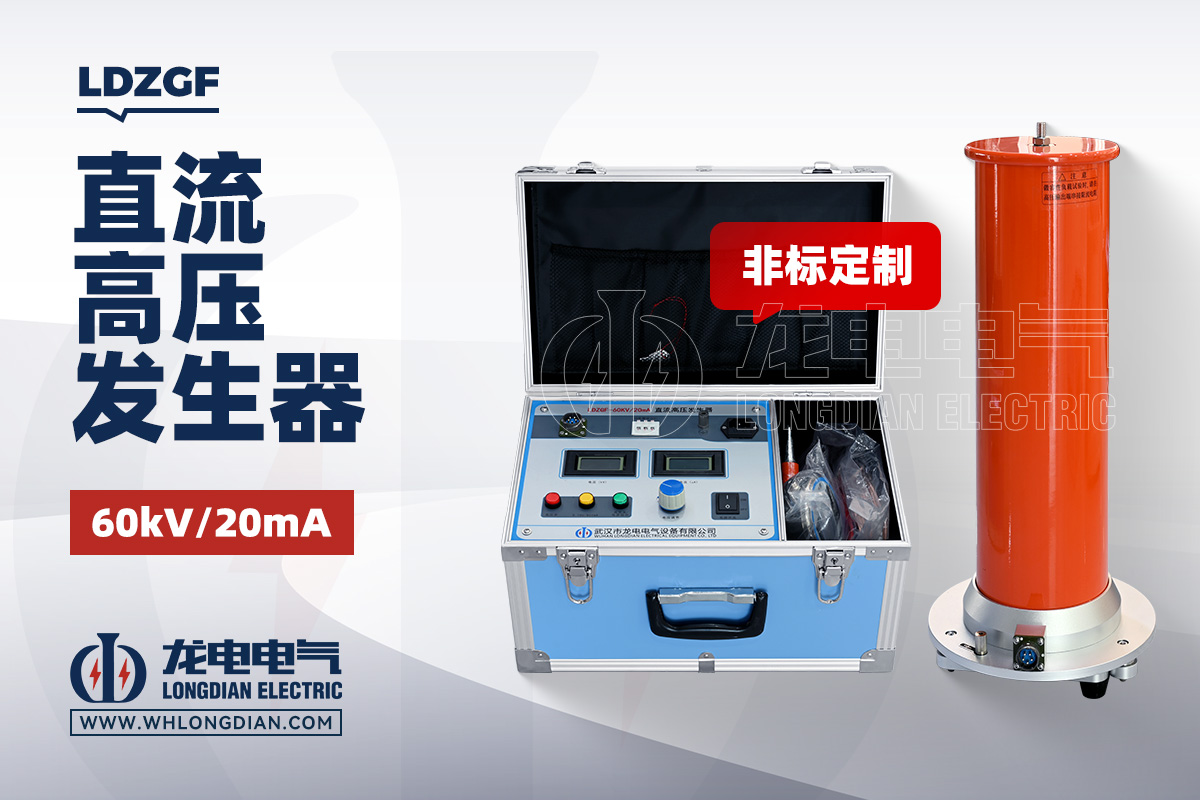

武汉市龙电电气设备有限公司生产的LDZGF直流高压发生器，可用于电力设备直流耐压试验和泄漏电流测试。在实际使用LDZGF直流高压发生器时，应按照设备说明书和现场试验规程进行接线，高压端、接地端以及被试品的连接关系需要在升压前确认清楚。

LDZGF直流高压发生器进行现场试验时，操作人员应重点检查高压输出端是否连接正确，设备接地是否可靠，以及被试品是否按照试验要求完成接地和隔离。对于不同类型的被试品，应根据具体试验项目确定高压施加位置和接地点，而不是采用统一的固定接法。

需要注意的是，直流高压发生器属于高压试验设备，实际接线不能只关注仪器端子，还要结合现场环境进行综合检查。比如高压试验区域是否具备足够的安全距离，周边是否存在人员误入风险，接地装置是否可靠，高压线及接头是否完好，这些都会影响试验安全。

规范使用直流高压发生器，核心就是把高压端、被试品和接地端之间的关系理清楚。高压端负责施加试验电压，接地端承担可靠接地和安全回路作用，被试品则按照试验项目完成相应连接。接线完成后进行全面检查，升压时缓慢进行，试验结束后充分放电并确认安全，再进行拆线。

正确的接线不仅关系到直流耐压试验能否正常进行，也直接影响泄漏电流测试数据的准确性。对于武汉市龙电电气设备有限公司生产的LDZGF直流高压发生器，实际操作过程中应严格按照设备使用说明书、相关试验规程及现场安全要求执行，避免因接线错误造成设备异常或安全事故。
