直流高压发生器电压升不到额定值是什么原因？常见故障与排查方法

直流高压发生器正常开机后，为什么电压一直升不上去？明明设备标称可以输出60kV、100kV甚至更高电压，实际试验时却只能升到某个数值就不再上升，这到底是被试品的问题，还是直流高压发生器本身存在故障？现场遇到这种情况，不能简单判断为设备损坏，需要从接线、负载、电源输入、高压回路以及保护状态等方面逐步排查。

直流高压发生器的额定输出电压，是设备在规定工作条件下能够达到的输出能力。实际试验时，能否升到额定值不仅与设备本身有关，还与被试品的性质、泄漏电流、容量以及现场接线条件有关。因此，发现直流高压发生器电压升不到额定值时，首先应该确认是在空载状态下无法达到额定电压，还是接入被试品以后才出现升压困难。这两个情况的排查方向并不一样。

如果直流高压发生器空载时能够正常升压，但接入被试品后电压明显升不上去，通常应该优先检查负载情况。被试品绝缘状态较差、泄漏电流过大，或者被试品本身具有较大的电容量，都可能增加设备负载。当负载电流超过设备当前输出能力时，直流高压发生器就可能出现升压速度变慢、电压下降或者达到某一电压后无法继续升高的现象。

特别是在电缆、较大容量的电气设备进行直流耐压试验时，升压初期可能存在较明显的充电电流。如果设备输出电流容量偏小，或者当前试验条件超过设备的适用范围，就容易出现电压升不上去的问题。因此，判断直流高压发生器是否存在故障，不能只观察输出电压，还应该结合输出电流一起分析。

如果空载状态下就无法达到额定电压，则需要检查设备自身。首先可以检查输入电源是否正常。电源电压偏低、供电能力不足或者电源线路接触不良，都可能导致设备内部升压部分无法获得足够的输入功率。尤其是现场使用延长电源线、临时配电箱时，应确认供电条件满足设备要求。

电压调节控制部分也值得检查。有些直流高压发生器采用旋钮调压，有些采用按键或触摸屏控制。如果升压旋钮没有正常调节、控制程序存在限制，或者零位保护没有完全解除，都可能导致设备无法继续升压。启动前应确认调压装置处于正常工作状态，并按照设备说明书要求进行操作。

过压保护、过流保护和短路保护动作，也可能造成直流高压发生器无法继续升压。如果设备检测到输出异常，保护系统可能主动限制输出电压。此时不能为了“把电压升上去”而直接提高保护参数，更不能反复启动高压输出。应先查看设备当前保护状态，确认是否存在异常负载、接线错误或其他触发条件。

接线问题也是现场比较常见的原因之一。高压输出线接触不良、测试线绝缘损坏、接地线连接异常、被试品接线错误等，都可能影响设备正常输出。高压试验开始前，应重新检查高压端、接地端以及被试品之间的连接关系，确认高压输出回路完整，接地可靠。

被试品本身存在绝缘缺陷时，也可能导致直流高压发生器电压升不上去。例如被试品受潮、表面污染、绝缘老化或存在明显漏电通道时，泄漏电流可能快速增加。设备为了保护输出回路，会受到较大的负载影响，最终表现为电压难以上升。此时如果继续强行升压，不但不能解决问题，还有可能进一步增加设备和被试品的电气应力。

在排查过程中，可以观察电压和泄漏电流的变化关系。如果电压升高到某个位置后，泄漏电流同时快速增加，随后电压无法继续上升，那么应重点检查被试品绝缘状态以及负载是否超过设备能力。如果电流变化并不明显，但电压始终无法继续提高，则需要进一步检查设备电源、控制系统以及高压输出回路。

高压整流部分和滤波部分异常，也可能导致直流高压发生器输出能力下降。设备使用时间较长后，如果高压整流元件、滤波电容或相关高压器件性能发生变化，可能出现空载电压偏低、带载能力下降、输出波动等问题。这类故障通常需要由专业人员进行检测，不建议在高压输出部分带电拆机检查。

另外，环境因素也不能忽视。现场湿度较大、试品表面潮湿或者高压端附近存在明显的污秽物，都可能增加泄漏电流，使实际升压受到影响。在户外进行试验时，更需要关注天气和设备使用环境，避免在不符合要求的条件下强行开展高压试验。

遇到直流高压发生器电压升不到额定值时，可以按照“先负载、后设备，先外部、后内部”的思路排查。先判断设备空载是否能够达到额定值，再确认被试品接入后是否出现明显电流增加；随后检查电源、接线、保护状态及控制设置。如果排除这些因素后仍然无法达到额定电压，再考虑高压回路和内部元件故障。

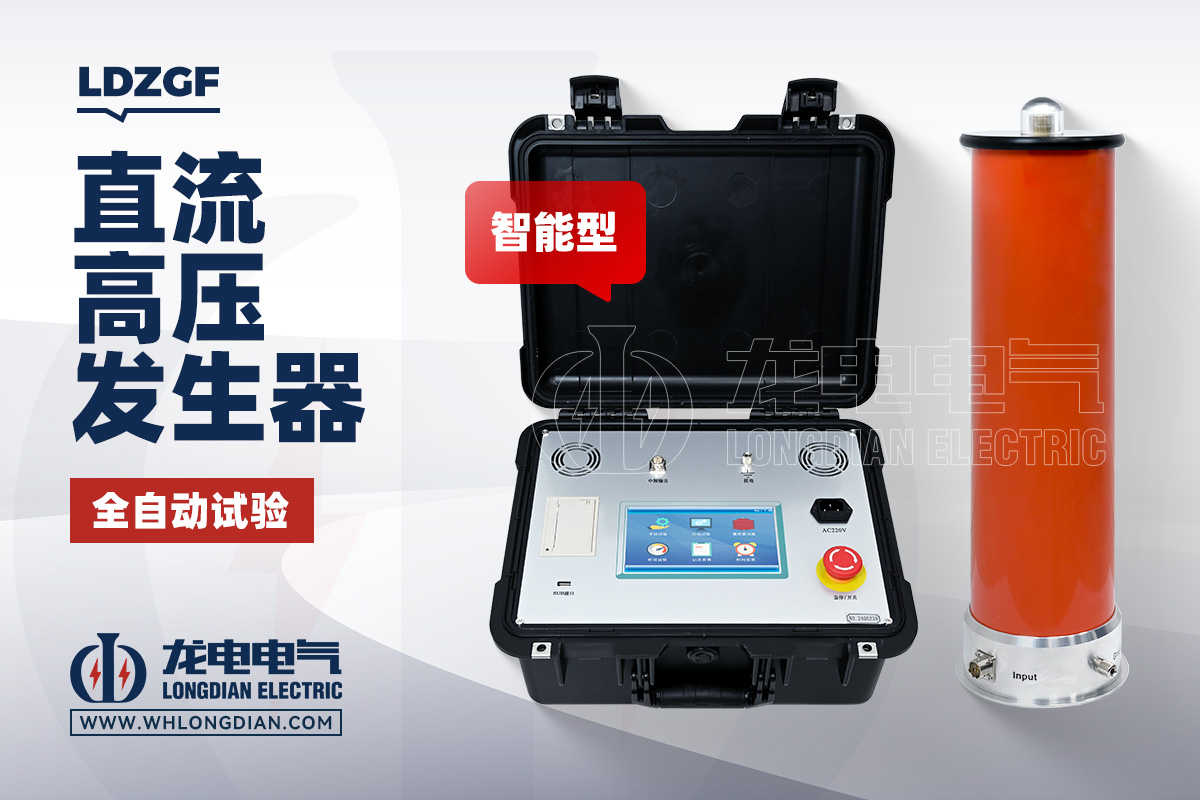

武汉市龙电电气设备有限公司生产的LDZGF直流高压发生器，可用于直流耐压试验和泄漏电流测试。在使用LDZGF直流高压发生器进行现场试验时，如果出现电压无法升至额定值的情况，应先停止继续升压，检查被试品负载、输出电流和试验接线，再根据设备运行状态判断故障方向。

对于LDZGF直流高压发生器而言，设备额定输出电压并不意味着任何被试品、任何环境下都能直接达到这一数值。实际输出能力还受到负载电流、电容量和现场供电条件等因素影响。因此，在选择设备时，应根据被试品的试验电压、电容量以及预计泄漏电流合理确定设备规格。

如果是同一被试品以前能够正常升到规定电压，而近期突然出现升压困难，则更应该关注试品绝缘状态或者设备性能是否发生变化。可以结合历史试验数据进行对比，比如观察同一电压下的泄漏电流是否明显增加。如果电流变化很大，可能需要优先检查被试品；如果试品状态正常，而设备空载输出能力也明显下降，则应进一步检查直流高压发生器。

需要提醒的是，在排查直流高压发生器升压故障时，不应直接拆开高压部分进行检查。设备停机后也应按照操作规程完成降压、放电和接地，确认内部及被试品不存在残余高压后，再进行后续处理。涉及高压回路的检修，应由具备相应经验的技术人员完成。

总体来看，直流高压发生器电压升不到额定值，常见原因主要包括被试品负载过大、泄漏电流异常、电容量较大、输入电源异常、接线问题、保护功能动作以及设备内部高压回路性能下降等。判断时不能只看一个现象，而应把输出电压、泄漏电流、负载状态和设备工作状态结合起来分析。

武汉市龙电电气设备有限公司生产的LDZGF直流高压发生器，在使用过程中应按照对应型号说明书进行操作和故障排查。对于无法通过外部检查解决的升压异常，应停止试验并进行专业检修，避免在故障状态下继续施加高压。
