介质损耗测试仪在电缆绝缘状态检测中的应用：原理、方法与判断要点

电缆绝缘状态怎么判断？只测绝缘电阻够不够？在电缆运行一段时间后，怎样发现绝缘材料受潮、老化等早期变化？这些问题也是电缆预防性试验中经常遇到的情况。介质损耗测试仪可以通过测量介质损耗因数tanδ和电容量等参数，对电缆绝缘状态进行进一步分析，为判断绝缘性能变化提供参考。因此，在一些需要关注绝缘老化趋势的场合，介质损耗测试仪具有一定的应用价值。

电缆绝缘材料并不是理想绝缘体。在交流电压作用下，绝缘介质除了存在电容电流外，还会产生一定的有功损耗。介质损耗因数tanδ就是反映这种损耗程度的重要参数。通常来说，绝缘性能较好的电缆，其介质损耗相对较小；当绝缘材料出现老化、受潮、污染或内部缺陷时，介质损耗可能发生变化。

介质损耗测试仪的基本作用，就是向被试电缆施加规定的交流测试电压，通过采集电流和电压之间的相位关系，计算介质损耗因数，同时测量电容量等相关参数。与单纯测量绝缘电阻相比，介质损耗测试更关注交流电场作用下绝缘介质的损耗特性，因此可以从另一个角度观察电缆绝缘状态。

在电缆绝缘状态检测中，介质损耗测试仪通常用于对电缆绝缘整体状况进行评估。电缆投入运行后，长期受到热、电、机械以及环境因素影响，绝缘材料性能可能逐步发生变化。单次测试数据可能无法直接说明绝缘是否存在故障，但通过与历史数据进行对比，可以观察介质损耗因数的变化趋势，从而为状态评价提供依据。

实际测试过程中，电缆的型号、长度、绝缘结构以及运行年限都会对测试结果产生影响。因此，不能简单认为某个tanδ数值高就一定说明电缆已经损坏。正确的判断方式应该结合电缆类型、试验条件、历史数据以及相关标准综合分析。

电缆受潮是影响绝缘状态的常见因素之一。当水分进入绝缘层后，可能改变绝缘介质的电气性能，使损耗增加。在这种情况下，介质损耗测试仪测得的tanδ可能出现变化。特别是对于运行时间较长、敷设环境较为复杂的电缆，定期开展相关检测，有助于发现绝缘状态的趋势性变化。

绝缘老化同样可能表现为介质损耗增加。电缆长期运行过程中，绝缘材料会受到温度、电场以及其他环境因素影响，内部结构可能逐渐发生变化。随着老化程度增加，绝缘介质的损耗特性也可能发生改变。因此，在进行电缆状态评价时，历史测试数据往往比孤立的一次测试结果更有参考价值。

除了tanδ之外，电容量也是介质损耗测试中的重要测量参数。正常情况下，同一根电缆在相同测试条件下，其电容量通常不会出现明显变化。如果多次检测过程中电容量出现较大的异常变化，就需要结合电缆结构、接线情况以及绝缘状态进行进一步分析。介质损耗测试仪同步获得tanδ和电容量数据，可以为故障排查提供更多依据。

测试接线对结果影响也比较明显。进行电缆介质损耗测试前，需要根据电缆结构和测试要求正确连接高压端、测量端及接地端。对于带有金属屏蔽层的电缆，应按照相应试验方法处理屏蔽层和其他不参与测试的导体。接线错误、接触不良或者接地不可靠，都可能造成测量数据异常。

测试现场的环境条件同样需要考虑。温度和湿度发生较大变化时，电缆绝缘材料的电气特性也可能受到影响。因此，对于需要进行趋势分析的电缆，尽量在相近的环境条件下进行测试，并做好测试记录。只有测试条件具有一定可比性，历史数据的分析才更有意义。

介质损耗测试仪并不是用来单独判断“电缆好”还是“电缆坏”的设备。实际应用中，更合理的方法是将tanδ、电容量、绝缘电阻、耐压试验以及运行情况结合起来分析。对于已经出现明显异常的电缆，还需要根据实际情况进一步开展局部放电、耐压等针对性试验。

在现场测试时，应根据电缆的试验要求逐步升高测试电压，并观察tanδ和电容量的变化情况。如果测试过程中数据稳定，没有明显异常波动，可以结合历史数据进行进一步判断。如果随着测试电压升高，tanδ出现明显增长，或者数据在不同电压点出现异常变化，则需要重点关注电缆绝缘状态，并结合其他试验结果进行判断。

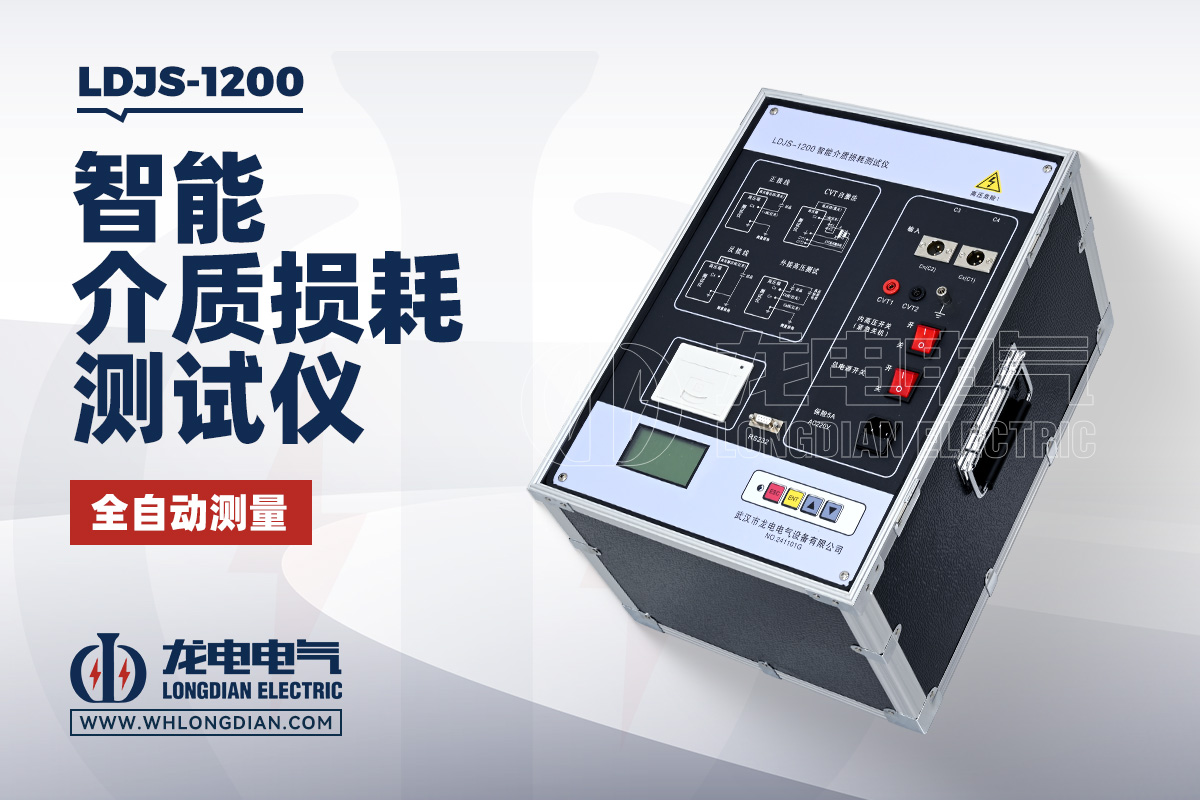

武汉市龙电电气设备有限公司生产的LDJS-1200介质损耗测试仪，可用于电力设备绝缘介质损耗及电容量测试。在电缆绝缘状态检测中，使用LDJS-1200介质损耗测试仪可以对被试电缆进行相应的介质损耗测试，通过获取tanδ及电容量等数据，为绝缘状态分析提供参考。

在实际使用LDJS-1200介质损耗测试仪时，应根据电缆具体结构和测试要求制定接线方案，并做好试验区域的安全隔离。测试前需要确认电缆已经停电、验电并可靠接地，待测试接线完成后再按照试验流程进行操作。对于较长电缆或电容量较大的被试品，还应结合设备允许的测试范围合理安排试验。

对于运行年限较长的电缆，建议建立测试档案，将不同时间、不同电压条件下的tanδ、电容量等数据进行记录。后续再次使用介质损耗测试仪进行检测时，可以与历史数据进行横向和纵向对比。如果参数长期保持稳定，说明绝缘状态相对平稳；如果tanδ持续升高或电容量出现明显变化，则应进一步分析原因。

需要注意的是，介质损耗测试是一项专业试验，不能仅依靠某一个经验数值作出结论。不同类型电缆采用的绝缘材料、结构和运行条件存在差异，对试验电压、评价方法和判定标准的要求也不完全相同。因此，实际测试时应优先依据对应国家标准、行业标准、产品技术文件以及现场试验方案执行。

从实际应用来看，介质损耗测试仪更适合用于电缆绝缘状态的辅助评价和趋势分析。它不能替代所有电缆绝缘试验，但可以与其他检测手段形成互补。当电缆绝缘出现受潮、老化等变化时，通过长期监测tanδ和电容量等参数，可以为后续检修安排提供一定的数据依据。

总的来说，介质损耗测试仪在电缆绝缘状态检测中的价值，主要体现在对绝缘介质损耗特性的量化测量，以及对绝缘状态变化趋势的观察。使用介质损耗测试仪检测电缆时，应重视测试接线、试验条件和历史数据，并结合绝缘电阻、耐压等其他检测结果进行综合判断，而不能仅凭一次测试结果下结论。

武汉市龙电电气设备有限公司生产的LDJS-1200介质损耗测试仪，可用于介质损耗因数和电容量等参数测试。对于需要开展电缆绝缘状态检测的单位，可根据电缆类型、试验项目及现场条件选择合适的测试方案，并按照相关试验标准规范开展检测。
