氧化锌避雷器U1mA试验怎么做？直流高压发生器0.75U1mA功能使用详解

氧化锌避雷器做直流试验时，U1mA到底测什么？测出U1mA以后，为什么还要进行0.75U1mA泄漏电流试验？现场使用直流高压发生器时，这两个试验项目是如何配合完成的？对于电力试验人员来说，理解U1mA和0.75U1mA的含义，是正确判断氧化锌避雷器状态的基础。

氧化锌避雷器采用金属氧化物阀片，其伏安特性具有明显的非线性。正常运行电压下，泄漏电流较小；当电压升高到一定范围后，阀片电流会明显增加。通过直流参考电压和低于参考电压时的泄漏电流测试，可以从不同角度了解避雷器阀片的工作状态。因此，在交接试验和预防性试验中，氧化锌避雷器U1mA试验一直是比较重要的检测项目。

所谓U1mA，也就是直流参考电压。试验过程中向避雷器施加直流电压，并逐步升高输出电压，当通过避雷器的电流达到规定的参考电流1mA时，此时避雷器两端对应的直流电压，就是U1mA。GB/T 11032—2020对直流参考电压试验进行了规定，同时要求试验所用直流电压具有一定的纹波控制水平，并在规定环境条件下进行测试。

U1mA这个数据并不是简单记录一个电压值就结束了。实际判断时，通常需要结合避雷器铭牌参数、制造厂数据以及历史试验数据进行比较。对于运行中的金属氧化物避雷器，DL/T 596相关要求中明确提出，应记录U1mA实测值，并与初始值或制造厂规定值进行比较；同时还需要测量0.75U1mA下的泄漏电流。

完成U1mA测量后，就进入第二个关键项目，也就是0.75U1mA下的泄漏电流试验。它的计算并不复杂。例如，某只避雷器实测U1mA为100kV，那么0.75U1mA就是75kV。将试验电压降至75kV后，读取此时通过避雷器的泄漏电流，即可得到对应的测试数据。需要注意的是，0.75U1mA不是一个固定电压，而是根据本次实际测得的U1mA计算得到。

为什么还要测0.75U1mA下的泄漏电流？因为氧化锌避雷器阀片在低于参考电压的状态下，理论上泄漏电流应保持在较低水平。如果测试过程中泄漏电流明显偏大，或者与以往数据相比出现较大变化，就需要结合避雷器受潮、阀片老化、污秽以及试验接线等因素进行进一步分析。按照相关预防性试验要求，0.75U1mA下的泄漏电流是重要的状态判断数据。DL/T 596中给出了不大于50μA的相关要求，但具体判断还应结合适用标准版本、避雷器类型及制造厂要求。

在实际操作中，直流高压发生器承担的是升压、稳压以及电压和泄漏电流测量等工作。试验开始前，应确认避雷器已经可靠停电、隔离，并按照现场安全规程完成接地和放电。试品高压端接直流高压发生器输出端，泄漏电流测量回路按照仪器说明书和试验接线要求正确连接，测量线路应尽量减少杂散电流和外界干扰对微安级电流测量的影响。

进行U1mA试验时，先启动直流高压发生器，在确认安全条件满足后缓慢升高试验电压，同时观察高压输出和微安表电流。当电流逐渐达到1mA时，记录对应的电压值，这就是本次试验得到的U1mA。升压过程中不能为了追求速度而快速调压，否则容易造成电流越过1mA测量点，影响数据读取。

测得U1mA以后，就可以进行0.75U1mA试验。传统操作方式需要根据U1mA手动计算0.75倍电压，再重新调节直流高压发生器，将输出电压调整到目标值。现在部分直流高压发生器增加了0.75U1mA功能，可以在测得U1mA后直接调用该功能，由仪器按照设定值快速调整至对应电压，再读取泄漏电流。这样做的价值主要在于减少人工计算和反复调节的步骤，降低现场操作误差。

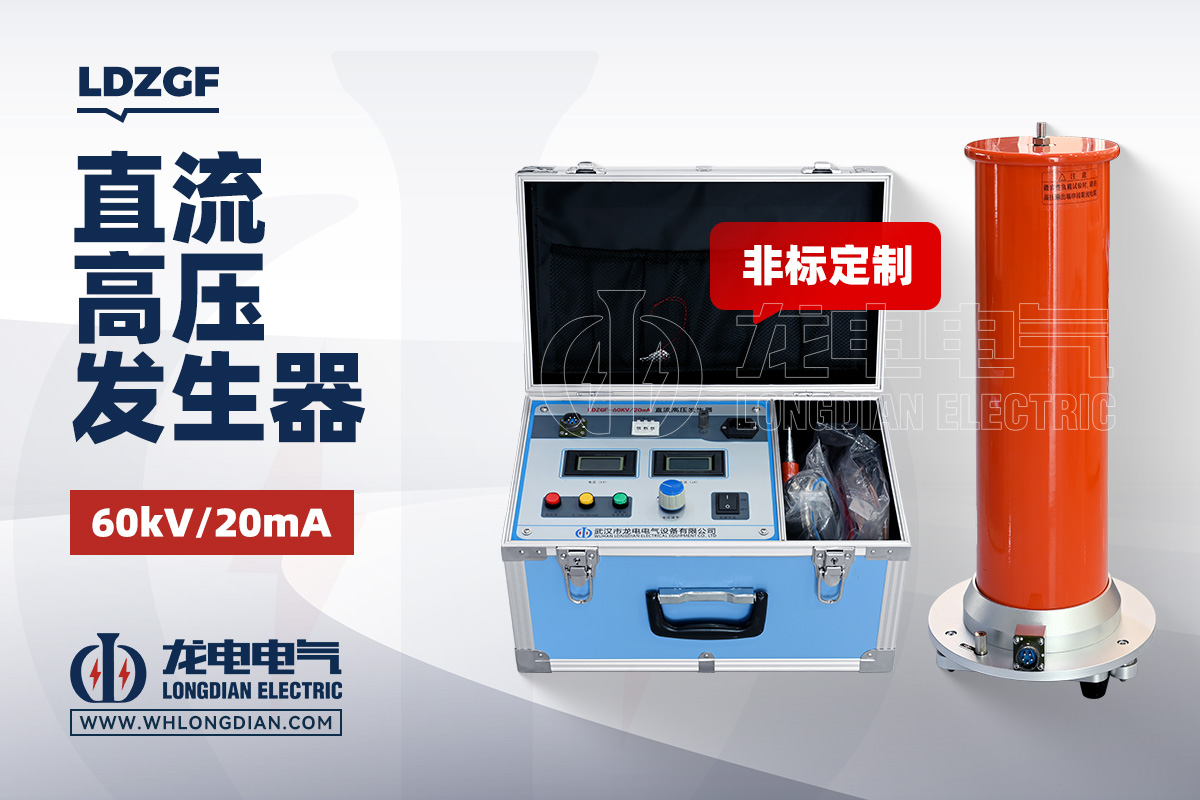

以武汉市龙电电气设备有限公司生产的LDZGF直流高压发生器为例，该系列设备面向直流高压试验场景，可用于氧化锌避雷器U1mA及0.75U1mA泄漏电流测试。其产品资料显示，LDZGF采用高频倍压、高频PWM控制及闭环反馈等技术，用于提高高压输出稳定性；针对氧化锌避雷器试验，还设置了便于进行0.75U1mA测试的功能。实际使用时，应以具体型号的仪器说明书和现场试验要求为准。

对于试验人员来说，使用0.75U1mA功能时最容易出现的误区，是把它理解成“固定输出75%额定电压”。实际上，0.75U1mA对应的是本次测量得到的U1mA的75%。因此，必须先完成U1mA测量，再进行0.75倍电压测试。例如第一次测得U1mA为95kV，那么目标电压就是71.25kV；如果另一只避雷器测得U1mA为105kV，那么目标电压则应调整为78.75kV。两只避雷器的0.75U1mA并不一定相同。

试验结束后，应先将直流高压发生器输出电压降至零，再关闭高压输出，并使用符合要求的放电装置对避雷器及试验回路进行充分放电。确认设备无残余电荷后，才能拆除试验接线。高压试验不能只关注测试数据，安全操作同样是试验流程中不可省略的环节。

需要特别说明的是，U1mA和0.75U1mA测试结果不能脱离历史数据单独判断。实际检修工作中，应综合考虑避雷器型号、额定参数、历次试验结果、环境温湿度、表面污秽情况以及试验接线等因素。当U1mA出现明显变化，或者0.75U1mA下泄漏电流异常增大时，应进一步复测并结合其他检测项目进行综合分析，而不能仅凭一次数据就直接判断避雷器失效。

总体来看，氧化锌避雷器U1mA试验主要用于获得直流参考电压，而0.75U1mA试验则重点观察较低试验电压下的泄漏电流。两项数据相互配合，可以为避雷器状态评价提供更完整的依据。使用带有0.75U1mA功能的直流高压发生器，可以减少现场计算和调压操作，提高试验流程的连续性。对于需要经常进行氧化锌避雷器直流试验的变电站、电力检修单位和试验机构，选择输出稳定、测量精度满足要求、操作方便的直流高压发生器，有助于获得更加可靠的试验数据。

武汉市龙电电气设备有限公司生产的LDZGF直流高压发生器，可用于氧化锌避雷器、变压器、电缆等设备的直流高压试验。实际选型时，应根据被试品电压等级、容量、试验电流范围及现场使用条件选择相应规格，并严格按照现行标准、试验规程及设备操作说明进行试验。
