直流高压发生器耐压试验怎么设定？升压速率与耐压时间标准详解

直流高压发生器做耐压试验时，升压速度到底应该多快？升到规定试验电压后需要保持多长时间？是不是所有电气设备都可以按照“固定速度升压、固定时间耐压”来操作？实际上，升压速率和耐压时间并不存在一个适用于所有被试品的统一数值，最终应根据被试设备类别、试验性质以及对应的国家标准、行业标准和产品技术文件确定。

直流高压发生器主要用于产生稳定、连续可调的直流高压，在电缆、避雷器、发电机、变压器以及其他电气设备的直流耐压、泄漏电流等试验中得到应用。国家标准和行业标准通常针对具体被试品规定试验电压、升压方式、停留时间以及最终耐压时间，而DL/T 848.1—2004则属于直流高压发生器本身的通用技术条件标准，目前在全国标准信息公共服务平台显示为现行行业标准。

在实际试验中，最重要的一点不是简单追求“升压快”，而是要求升压过程平稳、连续，并能够在规定电压点准确读取泄漏电流等试验数据。特别是容量较大的电气设备，本身存在一定的电容量，如果直流高压发生器升压过快，泄漏电流可能在较短时间内产生较明显的变化，给试验数据记录和绝缘状态判断带来影响。因此，很多直流耐压试验都采用分阶段或均匀升压的方式。

以电力电缆直流耐压试验为例，GB 50150—2016明确规定，试验电压可以分4～6个阶段均匀升压，每阶段停留1min，并读取泄漏电流值；当试验电压升至规定值后，应维持15min，并在1min和15min时读取泄漏电流。

这说明，在电缆直流耐压试验中，所谓“升压速率”并不是简单按照某个固定的kV/s数字机械执行，而是通过4～6个阶段均匀升压来实现。例如最终试验电压为80kV，可以根据试验方案分成4个阶段，每个阶段增加20kV，并在相应阶段停留1min。具体阶段划分还应结合适用标准和现场试验要求确定。

需要注意的是，上述“4～6阶段、每阶段1min、最终15min”是电缆直流耐压试验的具体要求，不能直接套用到所有设备。发电机定子绕组、氧化锌避雷器以及其他电气设备的直流试验，在试验电压、分级方式和试验时间方面可能存在不同规定。因此，使用直流高压发生器进行耐压试验时，第一步应先明确被试品和对应标准，再设置仪器参数。

对于需要观察泄漏电流变化的试验，分阶段升压还有一个实际意义，就是能够获得一组“电压—电流”对应数据。随着试验电压逐渐提高，试验人员可以观察泄漏电流是否平稳。如果泄漏电流随着电压上升突然增加，或者在恒定电压下随时间持续明显增长，就需要暂停继续试验，检查被试品绝缘状态、表面污秽、受潮情况以及试验接线等因素。GB 50150—2016在电缆直流耐压试验中也明确指出，泄漏电流很不稳定、随试验电压升高急剧上升，或者随试验时间延长出现上升，都可能提示电缆绝缘存在缺陷，应查明原因并处理。

在使用直流高压发生器升压前，应先确认试品已经可靠断电并完成必要的安全隔离，检查接地线、放电回路、测量线路以及仪器保护装置是否连接正确。试验人员确认现场无人进入高压危险区域后，再启动设备。直流高压发生器通常应从零电压开始升压，不宜在启动后直接快速调到试验电压。

升压过程中，要特别注意仪器显示的输出电压和泄漏电流。达到规定的阶段电压后，应按试验规程进行停留并记录数据。对于一些自动化程度较高的直流高压发生器，可以预设升压、计时和报警参数，减少人工操作带来的波动。但自动程序不能替代试验人员对标准参数的确认，尤其是不同设备的耐压时间并不相同。

耐压时间同样不能简单理解为“所有直流耐压试验都做15分钟”。例如GB 50150—2016针对电缆直流耐压规定最终试验电压维持15min，但其他电气设备的试验时间应以其对应标准和技术文件为准。因此，在官网技术文章或设备说明书中，更准确的表达应该是“按照被试品相应标准设定耐压时间”，而不是给出一个适用于所有场景的统一数值。

如果试验过程中没有达到规定的耐压时间就提前降压，即使设备在短时间内没有发生击穿，也不能简单认为试验已经完成。耐压试验不仅关注最终是否击穿，还要考察绝缘在规定电压和规定时间下能否保持稳定。因此，计时通常应以达到规定试验电压并满足标准要求的试验状态后开始，具体以相应试验规程的规定为准。

耐压结束后，降压同样需要平稳进行。直流高压发生器应先将输出电压逐步降至零，再进行放电。对于电缆、发电机定子绕组等具有较大电容量的被试品，即使仪器已经显示零电压，被试品仍可能残留电荷，因此必须通过规定的放电装置进行充分放电。只有确认试品无残余电压后，才能拆除试验接线。

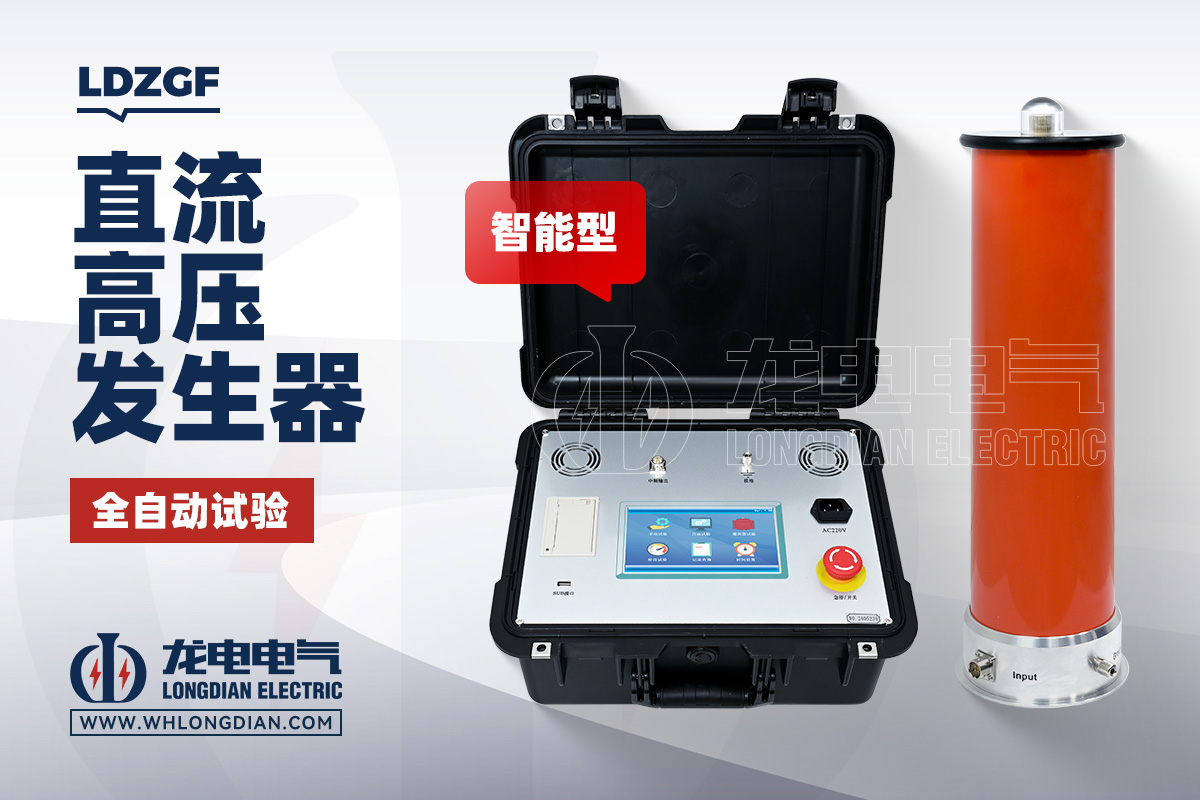

武汉市龙电电气设备有限公司生产的LDZGF直流高压发生器，可用于电力设备直流耐压试验、泄漏电流测试以及其他直流高压测试场景。实际使用时，可以根据具体型号的输出电压范围、输出电流以及控制功能选择相应设备。对于需要进行分阶段升压和定时耐压的试验，试验人员可根据对应标准设置升压过程和计时参数，再通过仪器实时观察高压输出及泄漏电流变化。

LDZGF直流高压发生器在实际试验中的使用重点，并不是把升压速度设置得越快越好，而是保证输出电压能够按照规定过程平稳上升，同时在各个关键电压节点准确读取数据。对于需要长时间耐压的试验，还要关注设备运行稳定性、过流保护、过压保护以及试验过程中的异常报警。

举一个简单的例子。假设某项电缆直流耐压试验规定最终试验电压为100kV，按照GB 50150—2016相关要求，可以采用4～6阶段均匀升压，每阶段停留1min，升到100kV后维持15min，并在规定时间点记录泄漏电流。这种情况下，重点不在于计算一个“固定升压速度”，而是保证整个升压过程均匀，并完成每个阶段的数据记录。

因此，直流高压发生器耐压试验的参数设置可以归纳为一个基本原则：先确定被试品，再确定对应标准；先确定规定试验电压，再确定分级升压方式；最后按照规程确定耐压时间和数据记录要求。不同设备不能相互套用试验参数，这也是现场电气试验中比较容易出现的问题。

对于电气试验人员而言，判断一次直流耐压试验是否规范，不能只看最终有没有击穿，还要看升压过程是否符合要求、泄漏电流变化是否正常、耐压时间是否达到规定值，以及试验结束后是否完成可靠放电。正确使用直流高压发生器，将试验标准落实到具体操作过程，才能使测试结果具有实际参考价值。

武汉市龙电电气设备有限公司生产的LDZGF直流高压发生器，可为电缆、避雷器、发电机、变压器等设备的直流高压试验提供试验电源和测量支持。不同被试品对应的试验电压、升压方式和耐压时间有所区别，实际试验时应以现行国家标准、行业标准及设备制造厂技术文件为依据。
