直流高压发生器PWM脉宽调制技术：工作原理、控制方式与性能优势

直流高压发生器为什么能够在较宽电压范围内实现连续、稳定的高压输出？为什么现在不少直流高压发生器采用PWM脉宽调制技术，而不是传统的线性调压方式？对于需要进行直流耐压、泄漏电流以及氧化锌避雷器等试验的用户来说，理解PWM技术的基本原理，有助于判断一台直流高压发生器的控制性能和实际使用特点。

PWM的英文全称是Pulse Width Modulation，即脉宽调制。简单来说，就是在开关频率保持一定的情况下，通过改变开关器件导通时间与关闭时间的比例，也就是占空比，来调节传输给后级电路的能量。与直接改变输入电压相比，PWM控制能够通过高速开关和反馈调节实现比较精细的功率控制，因此被广泛应用于开关电源、变频器以及各种电力电子设备中。

在直流高压发生器中，PWM技术通常并不是直接产生最终的直流高压，而是应用在前级高频逆变或开关控制环节。设备首先将输入的工频交流电经过整流、滤波等环节形成直流电，再利用功率开关器件进行高频开关，把直流电转换为高频脉冲能量。控制电路通过调整PWM信号的占空比，就可以改变高频变换环节的能量传递。

经过高频升压变压器升压后，高频交流电再经过高压整流、滤波等环节转换为所需要的直流高压。与此同时，电压检测、电流检测等反馈信号会实时返回控制系统。控制系统将实际输出值与设定值进行比较，再调整PWM脉冲的占空比，使输出电压保持在目标范围内。这就是闭环PWM控制在直流高压发生器中的基本工作思路。

这种控制方式的一个明显特点是响应速度较快。当试品电容量、泄漏电流或输入电源条件发生变化时，输出参数也可能发生变化。控制系统检测到反馈信号后，可以及时调整PWM控制量，使高压输出重新趋于稳定。对于需要进行长时间直流耐压试验的设备来说，稳定的输出控制尤其重要。

PWM技术还有一个重要作用，就是帮助实现连续可调的高压输出。传统高压电源如果采用较为简单的调压方式，在不同输出电压范围内可能存在调节不够细致的问题。采用PWM控制后，可以通过改变占空比对能量传输进行调节，再结合反馈控制，使直流高压发生器能够按照试验要求逐步升压，并在较宽范围内进行调节。

在进行直流耐压试验时，试验电压并不是越快升高越好。对于电缆、发电机定子绕组等具有较大电容量的被试品，通常需要按照相应试验标准进行分阶段升压。在这种情况下，直流高压发生器需要具备比较稳定的调压能力。PWM控制能够对高压输出进行动态调节，为分阶段升压、恒压试验以及泄漏电流测量提供较稳定的电源基础。

除了输出调节之外，PWM脉宽调制技术与高压发生器的纹波控制也有一定关系。经过高频变换、高压整流和滤波之后，理想直流并不是完全没有波动的，而是存在一定程度的纹波。通过合理设计开关频率、变压器、高压整流及滤波参数，并配合控制系统调节，可以降低输出纹波，使高压输出更加平稳。

对于氧化锌避雷器U1mA试验来说，输出电压的稳定性具有实际意义。试验过程中需要逐步升高电压，并观察泄漏电流达到规定参考值时对应的电压。随后还可能需要进行0.75U1mA泄漏电流测试。如果高压输出波动较大，就可能增加读数判断的难度。因此，直流高压发生器采用稳定的PWM闭环控制，有利于获得更加平稳的试验电压。

当然，不能简单认为“采用PWM”就代表设备性能一定更好。PWM只是电源控制技术的一部分，最终性能还取决于开关器件、驱动电路、高频变压器、高压整流滤波系统、采样电路、控制算法以及整机保护设计等多个环节。评价一台直流高压发生器时，不能只看是否标注“PWM控制”，还需要关注输出稳定度、纹波系数、测量精度、负载能力和保护功能等实际指标。

PWM控制与保护电路也存在密切关系。直流高压发生器工作过程中，如果被试品出现击穿、短路或者异常电流增大，电流采样电路会将异常状态反馈给控制系统。控制系统可以根据保护逻辑快速降低或切断PWM驱动信号，从而降低后级高压系统继续输出能量的风险。因此，合理的PWM控制系统通常需要与过压、过流、短路等保护措施配合使用。

在实际电气试验中，直流高压发生器的工作负载并不是完全固定的。例如电缆在刚开始充电时需要吸收较多能量，随着充电过程进行，电流可能逐渐变化；而在泄漏电流测试阶段，设备更多处于相对稳定的高压输出状态。PWM闭环控制可以根据不同阶段的反馈变化调整输出，使设备能够适应一定范围内的负载变化。

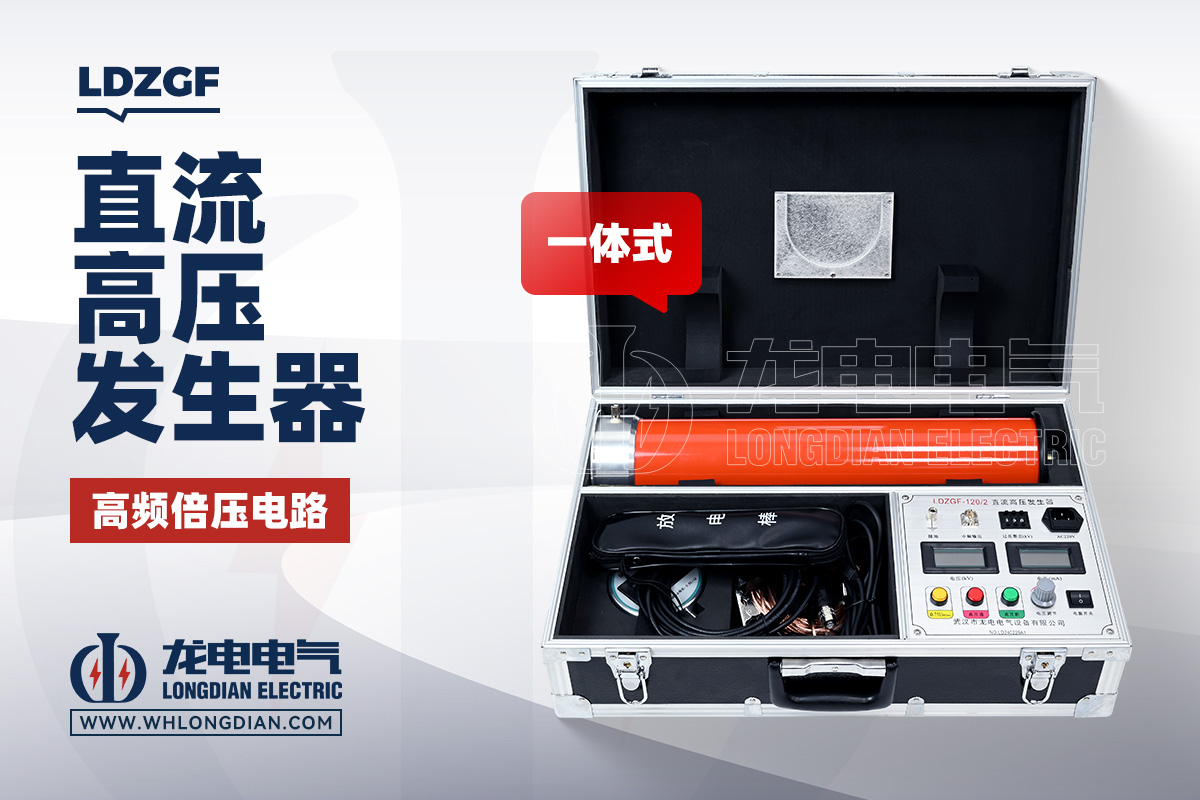

武汉市龙电电气设备有限公司生产的LDZGF直流高压发生器采用高频PWM控制技术，并结合闭环反馈方式对高压输出进行调节，可用于电缆、氧化锌避雷器、发电机、变压器等电气设备的直流高压试验。在实际应用中，设备可以根据试验要求进行高压输出调节，并配合电压、电流测量及相应保护功能完成试验过程。

从设备结构来看，PWM技术的应用还有助于直流高压发生器向高频化、小型化方向发展。传统工频高压电源所使用的工频变压器体积和重量相对较大，而高频逆变技术通过提高变换频率，可以在一定条件下减小高频变压器及相关磁性器件的体积。不过，设备最终的重量、体积和输出能力仍然取决于额定电压、输出电流、绝缘结构以及整机设计，不能单纯归因于PWM技术。

对于用户来说，选择直流高压发生器时，PWM并不是唯一需要关注的技术参数。如果主要用于电缆直流耐压，应重点关注设备的额定输出电压、输出电流、负载能力、泄漏电流测量精度以及长时间工作稳定性；如果用于氧化锌避雷器试验，还需要关注U1mA测试、0.75U1mA功能以及微安级电流测量能力；如果用于现场检修，则还应综合考虑设备体积、重量、操作方式和安全保护配置。

总的来说，PWM脉宽调制技术在直流高压发生器中的核心作用，是通过高速开关和占空比调节控制能量传输，再结合反馈检测实现高压输出的稳定控制。它能够为连续调压、输出稳定、动态响应以及保护控制提供技术基础，但整机性能仍需要多个电路和结构环节共同保证。

因此，判断直流高压发生器是否适合实际试验，不能只看“PWM”三个字，而应结合具体技术参数和使用场景进行选择。武汉市龙电电气设备有限公司生产的LDZGF直流高压发生器，将PWM控制、高频变换、闭环反馈及高压保护等技术应用于直流高压试验设备中，可根据不同电压等级和试验用途配置相应型号。实际选型时，应按照被试品参数和相关试验标准确定设备规格。
